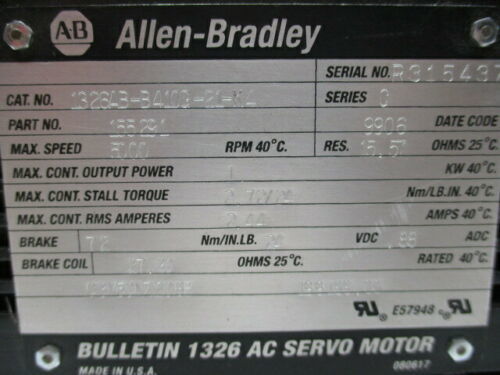

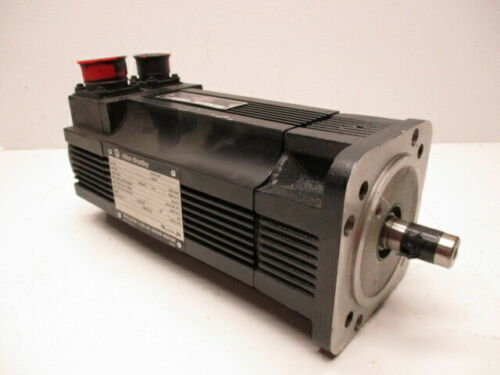

Servomotori personalizzabili della serie 1326AB-B4100-21-K4 Torque Plus per servomotore CA 1391-DES

Descrizione del prodotto:1326AB-B4100-21-K4

I servomotori della serie 1326AB Torque Plus sono un'aggiunta alla popolare linea di servomotori 1326AB.I motori Torque Plus dispongono di un alloggiamento appositamente progettato per fornire lunghezza ridotta e coppia nominale aumentata da 2.7 a 56.5 N-m (24 a 500 lb-in.).i servomotori sincronici sono progettati da Allen-Bradley per soddisfare i severi requisiti dei sistemi di movimento ad alte prestazioniQuesta serie di servomotori CA è destinata ad essere utilizzata con il servomotore CA Allen-Bradley 1391 Digital (1391 ∆ES) (230 V di ingresso CA).La curva tipico velocità-torque mostra l'involucro operativo di diverse combinazioni di azionamento 1326AB Torque Plus/1391

Caratteristiche:1326AB-B4100-21-K4

• Magneti permanenti a profilo di flusso speciali progettati da Allen-Bradley che forniscono una maggiore risposta servo.
• Un campo statore a tre fasi, avvolto sinusoidalmente per il trasferimento diretto di calore alla temperatura ambiente e per un funzionamento regolare a basse velocità.
• Un resolver senza spazzole fornisce informazioni di posizionamento, commutazione e velocità.1391 L'uscita di un codificatore Quad B (facoltativo) (regolabile da 512 a 2048 ppr) è generata tramite il feedback del resolver.
• 100% di coppia nominale di uscita continua allo stallo.
• Una bilancia di precisione di 0,0127 mm (0.0005 pollici) di spostamento totale da cima a cima.
• Un sistema di isolamento UL.
• Capacità di essere montato verticalmente in qualsiasi angolo con l'albero verso l'alto o verso il basso.
• La cassa in alluminio ha pinne che forniscono un maggiore trasferimento di calore.
• IEC 529 protezione della camera IP65 (quando utilizzato con l'opzione di sigillo dell'albero) per resistere a ambienti difficili.

Parametri tecnici:1326AB-B4100-21-K4

Applicazioni:1326AB-B4100-21-K4

Tc Torque nominale del motore con avvolgimenti a temperatura nominale e temperatura ambiente di 40° C.

Tp La coppia massima che può essere prodotta dalla combinazione motore/azionamento con entrambi a temperatura nominale.Le coppie di picco più elevate sono ammesse quando la coppia RMS è inferiore o uguale alla coppia nominale (Tc).

Velocità nominale: Velocità di funzionamento della combinazione tra motore e motore alla quale può essere sviluppato almeno il 70% della coppia nominale continua (Tc).

Area di funzionamento nominale Limite della curva velocità-coppia in cui la combinazione motore e regolatore può funzionare su base servo senza superare la RMS nominale di una delle due

Personalizzazione:1326AB-B4100-21-K4

Costante di tempo elettrico Tempo necessario affinché il motore raggiunga il 63% della sua corrente nominale.Temperatura ambientale ¢ Temperatura ambientale massima in cui il motore può funzionare a carichi nominali senza superare i limiti di aumento della temperatura di isolamento ¢ tipo- Classe di isolamento ­ Denominazione dei limiti di temperatura di esercizio dei materiali isolanti per motori.Constante di tempo termico Tempo necessario affinché gli avvolgimenti del motore raggiungano il 63% dell'aumento continuo della temperatura con perdita costante di watt. Costante di coppia quantità di coppia sviluppata per un ampere di corrente del motore alla temperatura indicata del motore.Costante di tensione Valo della tensione generata ad una velocità specificata quando il rotore è spostato meccanicamente nel campo magnetico. Resistenza terminale ️ Resistenza di avvolgimento ️ Induttanza ️ Induttanza di avvolgimento misurata da un ingresso passo di tensione di impedenza zero applicata al rotore bloccato.Momento polare di inerzia del rotore . Peso del motore: peso del motore completo (compreso il freno, se fornito) meno il peso delle opzioni.I motori sono bilanciati in fabbrica sotto velocità di marcia.
