Allen-Bradley 1747-L531 SLC 500 PLC Processore Rockwell Automation

Descrizione del 1747-L531

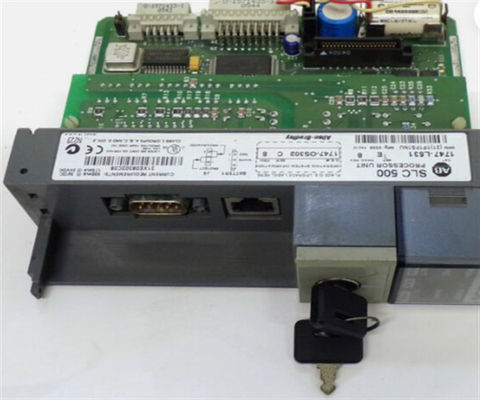

L'Allen-Bradley 1747-L531 è un modulo di tipo processore SLC 5/03 appartenente alla serie SLC 500 Modular Hardware Style.sistemi da semplici a grandiProgettato per eseguire il throughput, può supportare 60 diversi moduli I/O tra cui analogico, digitale e intelligente I/O e può, inoltre, controllare fino a 4,096 punti di uscita e di ingresso. Viene fornito con il processore modulare SLC 500, un telaio compatibile, alimentatori e istruzioni di installazione per tutte le parti incluse.e UL elencati secondo gli standard di sicurezza canadesi e statunitensi,

Il processore modulare 1747-L531 viene fornito con una memoria di 8 K, 16 K o 32 K per i suoi programmi.L'unità dispone di una RAM alimentata da batteria che dura circa 2 anniL'indicatore LED BATT avvisa l'utente quando la tensione della batteria sostitutiva è scesa al di sotto del livello di soglia.Un minimo di trenta (30) minuti di alimentazione è disponibile quando la batteria è scollegataSe viene installata una nuova batteria per sostituire quella vecchia entro mezz'ora (30 minuti), tutti i dati memorizzati nella RAM possono essere conservati.Il processore 1747-L531 riceve e avvia protocolli di comunicazione tra cui DH-485 peer-to-peer, ControlNet, Ethernet, Data Highway Plus (DH+), DeviceNet, Modbus RTU Master, nonché master full-duplex o half-duplex o slave DF1, ASCII e DH-485 tramite la porta RS232.Il suo pannello anteriore ha un tasto di 3 posizioni che consente tre modalità di funzionamento: PROGRAMMA, esecuzione e telecomanda. Questo tasto non può essere utilizzato al posto di un interruttore di arresto di emergenza o di un relé di controllo principale cablato.

Questo controller ha una memoria integrata 8K, che può essere ampliata con l'uso di una EPROM Flash.Il modulo di memoria richiesto ha il numero di parte 1747-M13 e la presa dell'adattatore 1747-M15 che supporta fino a 64K di memoria utente. Il programma utente può essere memorizzato o registrato nel modulo di memoria per prevenire la cancellazione accidentale o indesiderata di programmi che possono essere causati da una programmazione impropria, sorgenti elettriche e rumori.La regola generale quando si brucia un programma utente sul modulo di memoria è che la dimensione del programma non deve superare la dimensione della memoria del processore. Non bruciare un programma difettoso, specialmente un programma con un difetto maggiore. Questo includerà la condizione del difetto e la causa del difetto da bruciare nell'EPROM.

I programmi utente, la configurazione dell'hardware sono implementati qui, così come la messa in servizio e lo strumento di risoluzione dei problemi sono disponibili come l'I / O forzante.

Questo processore supporta anche la funzione di tempo di sospensione.Questo si riferisce alla capacità del processore di continuare la scansione di programmazione per un tempo limitato anche se la tensione di ingresso all'alimentazione del sistema scende al di sotto del range nominaleQuando il tempo di attesa scade, la CPU viene automaticamente messa in modalità stop. Questo impedisce l'arresto improvviso che non è l'ideale in qualsiasi applicazione di controllo.

Rockwell Disclaimer: il prodotto è usato in eccesso. DO Supply non è un rivenditore autorizzato o affiliato del produttore di questo prodotto.Il prodotto può avere codici di data più antichi o essere una serie più antica di quella disponibile direttamente dalla fabbrica o dai rivenditori autorizzati. Poiché DO Supply non è un distributore autorizzato di questo prodotto, la garanzia del produttore originale non si applica.DO Supply non fa alcuna dichiarazione sul fatto che un prodotto PLC abbia o meno firmware e, se ha firmware, se il firmware è il livello di revisione di cui hai bisogno per la tua applicazione.DO Supply non rilascia alcuna dichiarazione in merito alla sua capacità o diritto di scaricare o ottenere in altro modo il firmware per il prodotto da RockwellDO Supply non rilascia alcuna dichiarazione in merito al suo diritto di installare sul prodotto tale firmware.DO Supply non acquisterà né fornirà firmware per vostro contoÈ suo dovere rispettare i termini di qualsiasi accordo di licenza per l'utente finale o documento simile relativo all'ottenimento o all'installazione di firmware.

Il1747-L531è un modulo di controllo SLC 5/03 per l'hardware modulare SLC 500 di Allen-Bradley..Ha una capacità IO di 4096 punti IO discreti con un tempo di scansione tipico di 1 ms/K.
