Allen-Bradley SLC 500 1747-L511 Manuale di installazione e funzionamento del processore del controller

Descrizione OF 1747-L511

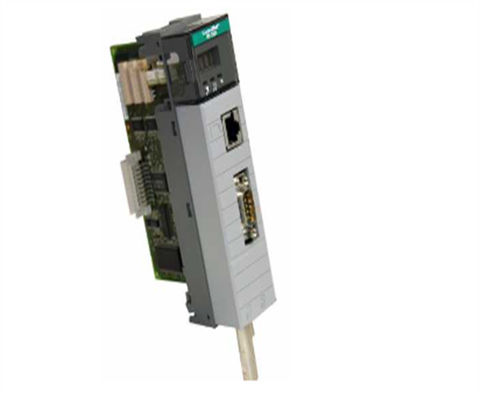

Il 1747-KFC15 di Allen-Bradley è un modulo di interfaccia SLC 500 ControlNet RS-232.Facilita la comunicazione tra il processore modulare SLC 500 e la rete ControlNet utilizzando la porta seriale RS-232.Il modulo ha due porte che consentono la connessione ai dispositivi; la porta seriale RS-232C e la porta di accesso alla rete.La porta RS-232C consente la comunicazione full o half duplex con una porta seriale sul processore SLC 500 collegato, mentre la porta di accesso alla rete consente a un terminale o dispositivo di programmazione ControlNet di connettersi al modulo senza interferire con il cablaggio.il 1747-KFC15 utilizza la porta 2 per ControlNet e la porta 3 per la comunicazione DF1. È in grado di inviare risposte incorporate, che sono DF1 ACK o NAK incorporate in un altro messaggio DF1.Ha anche il time-out di risposta del messaggio che aiuta la gestione del buffer di memoria con un valore predefinito di 32 secondi.

Il modulo 1747-KFC15 è dotato di LED di stato che mostrano le attività di comunicazione del modulo e le condizioni di funzionamento.Questa configurazione deve essere eseguita quando il modulo è spento. Quando gli utenti acquistano questo modulo, devono assicurarsi di ricevere il cavo RS-232 e il manuale dell'utente.e UL-listedTuttavia, è suscettibile di danni da scariche elettrostatiche che possono danneggiare i dispositivi semiconduttori interni.4 libbre e può funzionare a una temperatura compresa tra 32 e 140 gradi Fahrenheit.

Rockwell Disclaimer: il prodotto è usato in eccesso. PDF Supply non è un rivenditore autorizzato o affiliato del produttore di questo prodotto.Il prodotto può avere codici di data più antichi o essere una serie più antica di quella disponibile direttamente dalla fabbrica o dai rivenditori autorizzati. Poiché PDF Supply non è un distributore autorizzato di questo prodotto, la garanzia del produttore originale non si applica.PDF Supply non fornisce alcuna dichiarazione sul fatto che un prodotto PLC abbia o meno firmware e, se ha firmware, se il firmware è il livello di revisione di cui hai bisogno per la tua applicazione.PDF Supply non rilascia alcuna dichiarazione in merito alla sua capacità o diritto di scaricare o altrimenti ottenere il firmware per il prodotto da RockwellPDF Supply non rilascia alcuna dichiarazione in merito al suo diritto di installare tale firmware sul prodotto.PDF Supply non acquisterà o fornirà firmware per vostro contoÈ suo dovere rispettare i termini di qualsiasi accordo di licenza per l'utente finale o documento simile relativo all'ottenimento o all'installazione di firmware.

L'Allen-Bradley 1747-KFC15 è un modulo SLC500 ControlNet RS-232 Interface. Questo modulo comunica con il processore SLC 500 utilizzando la rete ControlNet.L'Allen-Bradley 1747-KFC15 esamina il programma di scala del processoreQuesto modulo è un ponte tra la rete ControlNet e la porta seriale RS-232C del processore SLC500.Il 1747-KFC15 si connette a una rete ControlNet di uno (canale A) o entrambi i suoi connettori BNC. Si connette tramite tap coassiale ControlNet standard. L'Allen-Bradley 1747-KFC15 ha due porte di connessione. Ci sono una porta seriale RS-232C e una porta di accesso alla rete.La porta seriale RS-232C fornisce compatibilità half duplex e full duplexEntrambi comunicano con la porta seriale del processore SLC500. La porta di accesso alla rete collega il terminale di programmazione ControlNet a questo modulo.Questo è per l'accesso completo alla rete senza interrompere il cablaggio del cavo. La porta seriale utilizza il protocollo DF1 quando la porta di accesso alla rete è gestita direttamente.Questo modulo è un' attrezzatura aperta.Il modulo deve essere installato nel suo involucro durante il funzionamento per garantire la protezione della sicurezza.La temperatura di stoccaggio di questo modulo è da 40-185° FL'umidità relativa di questo modulo è del 5-95% non condensabile.
