IC693ALG392 Modulo di uscita di corrente e tensione analogica a 8 canali con supporto al protocollo seriale

Descrizione del prodotto IC693ALG392

IC693ALG392 è un modulo di uscita di corrente/tensione analogico per i PACSystems RX3i e serie 90-30.Il modulo dispone di otto canali di uscita a una sola estremità con uscite di tensione e/o uscite di circuito di corrente basate sull'installazione da parte dell'utenteOgni canale può essere generato dal software di configurazione per i successivi ambiti (0 a +10 volt) come unipolare, (-10 a +10 volt) bipolare, 0 a 20 milliampere, o 4 a 20 milliampere.Ognuno dei canali è in grado di tradurre da 15 a 16 bit. Questo dipende dalla gamma preferita dall'utente. Tutti gli otto canali vengono rinnovati ogni 8 millisecondi.

Il modulo IC693ALG392 segnala un guasto Open Wire alla CPU per ogni canale quando è in modalità corrente.Se la potenza esterna viene applicata continuamente al moduloL'installazione in qualsiasi slot I/O di un sistema RX3i o Serie 90-30 è possibile.

Questo modulo deve ottenere la sua potenza di 24 VDC da una fonte esterna collegata direttamente al blocco terminale.Questo può cambiare in base alla tensioneL'utente deve notare che in presenza di forti interferenze RF, l'esattezza del modulo può essere ridotta a +/- 1% FS per le uscite di corrente e +/- 3% FS per le uscite di tensione.Si deve anche notare che questo modulo deve essere fissato in un involucro metallico per il corretto funzionamento.

Specificativi tecnici dell'IC693ALG392

GE Fanuc Automation produce il modulo di uscita di corrente/tensione analogico IC693ALG392 come parte della linea di prodotti Serie 90-30.Questo modulo è un modulo di uscita analogico a 8 canali destinato ad aiutare a fornire uscite di circuito di corrente e tensione da un massimo di 8 canali di uscita che sono a una sola estremitàQuesto modulo offre intervalli di tensione bipolari e unipolari insieme a intervalli di corrente da 0 a 20 milliamperi o da 4 a 20 milliamperi..I 8 canali di uscita hanno un tasso di aggiornamento di 8 millisecondi per canale.Quando c' è un' interruzione di corrente, questo modulo analogo di uscita corrente/tensione può ancora tornare all'ultimo stato di funzionamento in cui si trovava prima del verificarsi del guasto.Dopo aver applicato l'alimentazione esterna al modulo in seguito a un guasto di corrente, ciascuno degli output è configurato all'ultimo valore al quale si trovava o può essere resettato a zero.

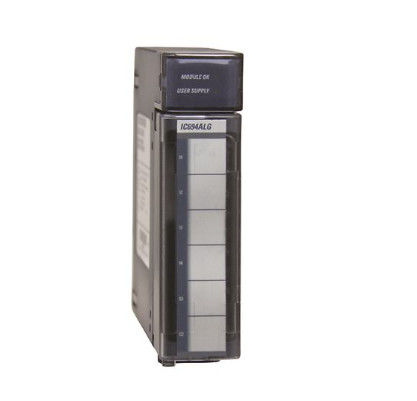

Il modulo di uscita di corrente/tensione analogico GE Fanuc Serie 90-30 IC693ALG392 supporta l'installazione in uno qualsiasi degli slot di I/O del telaio RX3i PACSystems.Dispone di un alimentatore esterno con tensione nominale di 24 Volt DC e questo alimentatore può essere collegato al blocco terminale del moduloQuesto modulo di uscita opera a una massima resistenza al carico per raggiungere e mantenere i livelli ottimali di prestazioni e durata.Il modulo di uscita di corrente/tensione analogico IC693ALG392 dispone di 2 indicatori LED che mostrano lo stato del modulo in funzione e lo stato dell'alimentazioneGli operatori possono configurare la modalità di funzionamento di ciascun canale di uscita come uscita di tensione o uscita di corrente.
