Allen-Bradley 1747-ASB PLC Modulo di I/O Distanza di segnale 4...20mA per la trasmissione accurata dei dati

Descrizione di 1747-ASB

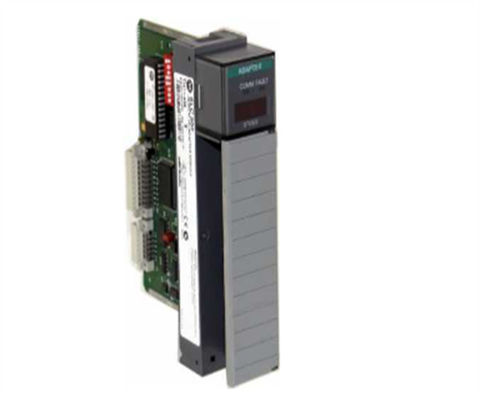

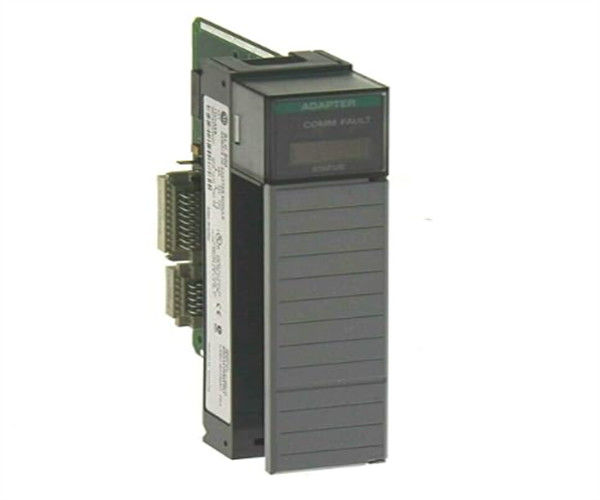

L'Allen-Bradley 1747-ASB è un modulo di adattatore I/O remoto che fa parte del sistema SLC 500.Stabilisce un collegamento di comunicazione tra gli scanner SLC o PLC e vari moduli I/O 1746 tramite Remote I/OIl collegamento I/O remoto è costituito da un dispositivo principale, ovvero uno scanner SLC o PLC e uno o più dispositivi slave che sono adattatori.La tabella di immagine SLC o PLC riceve la mappatura dell'immagine del modulo I / O direttamente dal suo telaioPer la mappatura delle immagini, supporta sia il trasferimento discreto che quello di blocchi.È installato nel telaio con il processore SLC 500 e scansiona I / O nel telaioIl modulo 1747-ASB ha una corrente di 375 mA a 5V e 0 mA a 24V. Ha una dissipazione termica minima e massima di 1.875 W.Può comunicare dati di I/O su una distanza fino a 3040 metri e supporta 57Permette una dimensione dell'immagine selezionata dall'utente fino a 32 gruppi logici e controlla fino a 30 slot del telaio.Il 1747-ASB fornisce anche memoria non volatile e capacità di nodo esteso fino a 32 adattatoriPer il cablaggio, deve essere utilizzato il cavo Belden 9463 o di categoria simile, che non richiede alcuna programmazione da parte dell'utente.Utilizza un connettore Phoenix a 6 pin per la connessione tra il collegamento I/O remoto e il processoreIl modulo 1747-ASB supporta tutti i moduli I/O SLC 501 come moduli di base, moduli di resistenza, moduli di conteggio ad alta velocità, ecc.ha tre display a 7 segmenti con capacità avanzata per visualizzare lo stato di funzionamento e gli erroriIl 1747-ASB è destinato all'uso in ambiente industriale e fornisce una resistenza al rumore standard NEMA.

Il 1747- ASB è un adattatore IO remoto che appartiene alla piattaforma di automazione SLC 500.schede di interfaccia e gateway per stabilire la connettività IO remota.

Per le applicazioni PLC, lo scopo principale di questo modulo è quello di implementare un'applicazione IO distribuita su una rete I/O remota.l'espansione ha una lunghezza di cavo limitata e un'espansione del telaio SLC molto limitataCon un 1747-ASB, fino a 32 chassis SLC con 1747 RIO scanner possono essere utilizzati con distanze applicabili di 762 metri o 2500 piedi per 230.4 KBaud, 1524 metri o 5000 piedi per 115.2 KBaud e 3048 metri o 10Fino a 30 è la capacità di controllo di questo adattatore,questo limite di 30 slot può essere segmentato in diversi telaio o rack con ogni rack installato con uno scanner RIO e un alimentatore.

Oltre a comunicare con gli scanner Remote IO, questo modulo può essere utilizzato anche per comunicare con le schede di comunicazione Allen-Bradley montate direttamente su un personal computer.Questo consente la programmazione remota e la configurazione e il controllo remoto tramite un controllo di supervisione e acquisizione dei dati (SCADA)In alternativa,Allen-Bradley Human Machine Interfaces (HMI) come i prodotti PanelView possono essere aggiunti con un adattatore I/O remoto che consente all'HMI di controllare il processo simile a un sistema SCADA.

This Remote I/O adapter also supports communication with Allen-Bradley encompass partner products and 3rd party gateways and converters for implementing 3rd party communication with other automation products.

Dimensione stimata della spedizionedi 1747-ASB
Dimensioni: 2,0" x 6,0" x 5,0"
5,1 cm x 15,2 cm x 12,7 cm
Peso: 0 libbre 7,1 once (0,2 kg)
