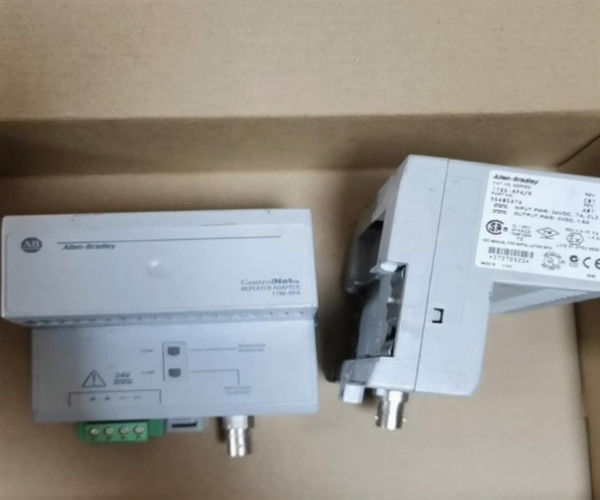

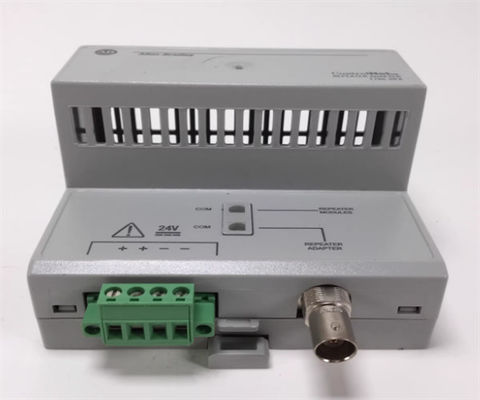

Descrizione del 1786-RPA
L'Allen-Bradley 1786-RPA è un adattatore di ripetitore modulare ControlNet.Questo modulo è un accessorio di rete di comunicazione ControlNet che viene utilizzato principalmente per estendere la lunghezza di una rete ControlNet e assemblare diverse topologie come Star, topologia anulare, lineare o punto-punto.Questo modulo ripetitore può essere utilizzato anche per convertire fisicamente il cavo del cavo ControlNet da cavo coassiale a fibra ottica e fibra ottica a cavo coassiale ControlNet.
La rete ControlNet è un protocollo di comunicazione industriale che viene utilizzato per la comunicazione multi-drop di dispositivi.Sistemi di visualizzazione e gateway. La rete ControlNet è composta da un'autostrada di comunicazione principale chiamata Trunk in cui i dispositivi o i nodi si collegano tramite i rubinetti ControlNet. La rete ControlNet supporta una distanza fino a 1000 m.Se la rete supera questa distanza massima, può essere utilizzato il 1786-RPA.
Il 1786-RPA è compatibile per l'uso con il modulo a doppio rame del ripetitore 1786-RPCD, il modulo a fibra a corta distanza del ripetitore 1786-RPFS, il modulo a fibra a media distanza del ripetitore 1786-RPFM,Modulo ripetitore ad anello di fibra 1786-RPFRLL'adattatore massimo consentito collegato in serie è 20 1786- RPA.
Questo modulo di adattamento del ripetitore supporta il montaggio diretto su una piastra di montaggio o con l'uso di una rotaia DIN.Il montaggio diretto del pannello offre una maggiore resistenza alle vibrazioni e agli urti rispetto al montaggio DIN RailQuesto modulo supporta l'orientamento orizzontale o verticale e viene alimentato da un range di alimentazione di tensione esterna di 18-36VDC.
Questo modulo di adattatore per ripetitori è dotato di un (1) blocco terminale rimovibile per le connessioni di alimentazione di ingresso, di una (1) resistenza terminale da 75 ohm e di due (2) serrature DIN.
L'adattatore del ripetitore 1786-RPAB richiede una potenza di ingresso di 24 Volt DC. A 5 VDC, può fornire un massimo di 1,6 A di corrente di uscita di backplane.L'adattatore Allen-Bradley 1786-RPAB ha diverse funzioni, come l'estensione della lunghezza della rete, la conversione dei supporti di rete da supporti coassiali o di rame a supporti in fibra, nonché il modo opposto da supporti in fibra a supporti coassiali o di rame,fornire energia ai moduli ripetitori, e per la creazione di un anello, una stella o una topologia punto-punto. Sia gli adattatori che i moduli ripetitori sono dotati di 2 indicatori di stato come Ready e Fault,che indica lo stato di guasto accesoL'intero adattatore del ripetitore 1786-RPA ha una misura approssimativa di 4 x 4 x 3 pollici, o 10 x 10 x 8 centimetri, e pesa circa 7 once o 0,20 chilogrammi.Questo adattatore ripetitore serie B è anche noto come numero di modello 1786-RPA / B.
Specifiche tecniche per 1786-RPA
| Produttore |
Rockwell Automation |
| Numero di parte/catalogo. |
178-RPA |
| Marchio |
Allen Bradley |
| Famiglia di prodotti: |
Comunicazione ControlNet |
| Tipo di prodotto: |
ControlNet Repeater Adapter Module |
| Numero del canale coassiale: |
Uno (1) |
| Montaggio: |
Montaggio del pannello / DIN Rail |
| Orientazione di montaggio: |
Verticale / orizzontale |
| Topologie supportate: |
Stella, lineare, anello, punto a punto |
| Fornitura di alimentazione, nominale: |
24VDC |
| Fornitura di alimentazione, autonomia |
18-36VDC |
| Consumo di energia, massimo: |
16.8 W |
| Dissipazione di potenza, massimo: |
8.8 W |
| Corrente di uscita di fondo, massimo: |
1.6A @ 5V DC, massimo |
| Dimensione del filo: |
0.21...3.3 mm2 (24...12 AWG) filo di rame solido o a filo che ha una temperatura nominale di 105 °C (221 °F) o superiore, massimale di isolamento di 1,2 mm (3/64 pollici) per le connessioni elettriche |
| Temperatura di funzionamento: |
EC 60068-2-1 (test ad, temperatura di funzionamento), IEC 60068-2-2 (test Bd, temperatura di funzionamento a secco), IEC 60068-2-14 (test Nb, shock termico di funzionamento): 0...60 o C (32...140 o F) |
| Temperatura di non funzionamento: |
IEC 60068-2-1 (Prova Ab, freddo non funzionante non confezionato), IEC 60068-2-2 (Prova Bc, calore secco non funzionante non confezionato), IEC 60068-2-14 (Prova Na, shock termico non funzionante non confezionato):85 °C ( 40 °C)...185 o F) |
| Linee di prodotti |
ControlNet Repeater |
| Tipo di ripetitore |
Adaptatore modulare per ripetitori |
| Tipo di fibra |
Coasse di rame RG6 |
| Lunghezza d'onda operativa della fibra |
NA |
| Livelli di attenuazione |
NA |
| Potenza di ingresso |
24 volt di corrente continua |
| Distanza tipica del ripetitore |
NA |
| Corrente di uscita del piano di fondo |
1.6 A |
| UPC |
10612598171092 |
L'Allen-Bradley 1786-RPA è un adattatore di ripetitore modulare ControlNet. Questo modulo viene utilizzato per estendere la lunghezza della rete ControlNet.con una tensione di accensione superiore a 50 VQuesto modulo supporta il montaggio diretto di pannelli o di rotaie DIN e è compatibile per il montaggio orizzontale e verticale.
