GE Fanuc CPU363 Modulo IO digitale con protocolli seriali Modbus/RTU

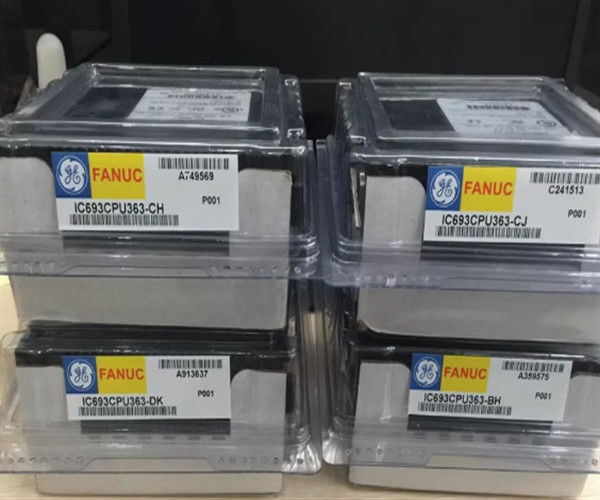

Descrizione del prodotto IC693CPU363

La GE Fanuc IC693CPU363 è un modulo di sistemi PLC della serie 90-30 di GE Fanuc.Esso dà la baseplate la capacità di connettersi a fino a sette remote o baseplates di espansione. La potenza richiesta per funzionare è +5VDC e corrente 890mA. Ha una batteria per il backup di un orologio e può essere sostituito.la sua temperatura può variare da 0 a 60 gradi in modalità ambiente.

Il modulo GE Fanuc IC693CPU363 ha tre porte. La prima porta supporta SNP o SNPX slave sul connettore di alimentazione. Le altre due porte supportano SNP o SNPX master e slave e RTU slave.È anche compatibile con i moduli RTU master e CCM. Per supportare RTU master, è necessario un modulo PCM. La connettività è anche fornita da una porta LAN che supporta moduli FIP, Profibus, GBC, GCM e GCM +. Supporta anche multidrop.

La memoria utente totale del modulo GE Fanuc IC693CPU363 è di 240 kilobyte e la velocità di scansione tipica di 1 kilobyte di logica è di 0,22 millisecondi.La memoria globale discreta (% G) della CPU è di 1280 bit. Le bobine interne (%M) occupano uno spazio di 4096 bit e le bobine di uscita o temporanee (%T) dispongono di 256 bit.

La memoria di registro (%R) può essere configurata con Logicmaster o Control v2.2. Logicmaster configura la memoria del modulo GE Fanuc IC693CPU363 in incrementi di 128 parole fino a 16.384 parole. Controllo v2.2 può eseguire la stessa configurazione distribuendo fino a 32.640 parole.Gli input analoghi (% AI) e gli output (% Q) possono essere configurati esattamente come la memoria di registro utilizzando gli stessi programmi. GE Fanuc IC693CPU363 dispone di registri di sistema composti da 28 parole.

Il modulo CPU GE Fanuc IC693CPU363 è prodotto come membro della linea di prodotti GE Fanuc Serie 90-30.Questo modulo CPU supporta l'uso del microprocessore 80386EX, che offre tutte le funzioni fondamentali e le opzioni di controllo di scansione, e aiuta anche ad eseguire le funzioni non booleane.e 2048 uscite discreteIl modulo CPU IC693CPU363 dispone di una memoria globale discreta con un valore di 1280 bit, mentre le bobine interne hanno un valore di 4096 bit.Questo modulo ha 128 bit che vengono utilizzati per il riferimento di diversi stati, con 256 bit di uscita o bobine temporanee, con ingressi analogici, uscite analogiche e una capacità di memoria registrata compresa tra 128 e 32640 parole con la versione di controllo,e una gamma da 128 a 16384 parole con il Logicmaster. I registri di sistema di questo modulo CPU sono assegnati con 28 parole.

Il modulo CPU GE Fanuc Serie 90-30 IC693CPU363 è dotato di 3 porte seriali integrate accessibili tramite il connettore di alimentazione,e supporta anche l'uso dei protocolli SNP e SNPX slaveVi è un connettore femminile di tipo D a 15 pin attraverso il quale è possibile accedere alla porta seriale e si trova sul lato anteriore destro del modulo di alimentazione.La porta seriale viene utilizzata per la connessione del PC che esegue il software di programmazione del monitor portatile GE Fanuc. Il modulo CPU IC693CPU363 può anche essere utilizzato con i moduli di comunicazione Profibus ed Ethernet opzionali. Questo modulo CPU supporta l'uso della funzionalità di sotto-routine periodica.Risponde alle norme CE e cUL.
