IC693PCM301 Modulo di coprocessore programmabile GE Fanuc progettato per 20 dispositivi I/O remoti ridondanti

Descrizione del prodotto IC693PCM301

Generale: L'IC693PCM301 è un modulo di coprocessore programmabile (PCM) prodotto da GE Fanuc Automation North America, Inc.Si tratta di un microcomputer ad alte prestazioni compatibile con le CPU modulari serie 90-30 (Programmable Logic Controller system)I linguaggi di programmazione supportati dall'IC693PCM301 includono i protocolli Modbus RTU, GE Fanuc CCM, MegaBasic e C.Questa versione del PCM ha una memoria totale di 192K e una memoria MegaBasic utente di 47K.

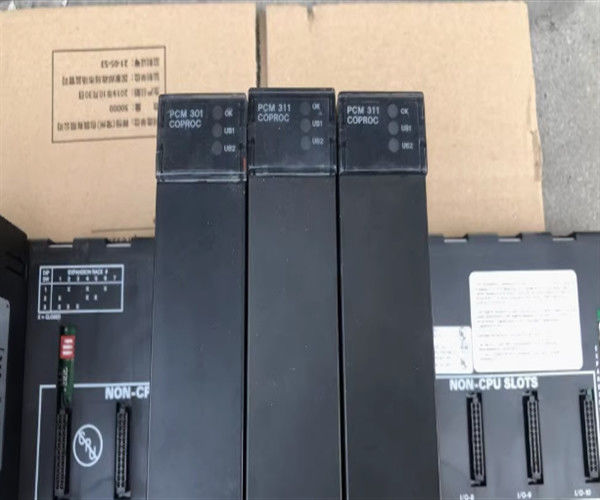

Qualsiasi slot della piastra base della CPU può ospitare un IC693PCM301 con l'eccezione dello slot del modulo della CPU 1. Inoltre, un PCM non funziona all'interno degli rack di espansione, remoti o della CPU incorporata (CPU311, 313,o 323) scaffalatura.

Specificità: l'IC693PCM301 può essere programmato per funzionare come una o due porte CCM indipendenti, una porta CCM,e un'applicazione MegaBasic che utilizza una porta seriale o un'applicazione MegaBasic che utilizza una o entrambe le porte serialiQuesti moduli sono utilizzati per comunicare con terminali di programmazione, CRT, lettori di codici a barre, bilanci, stampanti, dispositivi ASCII, dispositivi master RTU, ecc.

Porte: alle due porte disponibili sull'IC693PCM301 si accede tramite un connettore comune nella parte anteriore del modello.IC693CBL305 Cavi Wye separano le due connessioni della porta PCM dal singolo connettore sulla piastra anterioreIl modulo è dotato di tre luci LED, una lampeggia per indicare la condizione del modulo e le altre due per indicare l'attività nelle rispettive porte.Quest'ultimo gruppo di indicatori è soggetto alla configurazione da parte dell'utente.

Pulsante di riavvio: il pulsante di riavvio dell'IC693PCM301 consente all'utente di cambiare la modalità del modulo tra "Run" e "Programma".I cavi IC690CBL701/702/705 forniscono una connessione RS-232 diretta tra PCM e varie porte seriali dei programmatoriQuesti cavi non sono forniti con i moduli PCM.

Memoria: il backup della memoria RAM è gestito da una batteria al litio montata sul lato interno della facciata del modulo.La batteria deve rimanere connessa finché il programma in memoria RAM deve essere memorizzatoÈ consigliabile scollegare e rimuovere la batteria durante la conservazione a lungo termine.

Specifiche tecniche di IC693PCM301

The GE Fanuc IC693PCM301 Programmable Coprocessor Module (PCM) is an industrial automation computer manufactured by GE Fanuc as a memory and processing power expansion device for programmable logic controllers from GE Series 90-30La capacità totale di memoria di questo modulo coprocessore è di 192 KB e c'è una memoria MegaBasic dedicata con una capacità di 47 KB. The GE Fanuc IC693PCM301 Programmable Coprocessor Module can be installed by insertion in any available slot in a Series 90-30 backplane except for the first slot that is specifically designated for the system’s central processing unit or main computer boardNon è stato progettato per funzionare con rack di espansione aggiuntivi, ma solo con il backplane principale del PLC.La comunicazione con reti seriali e dispositivi è possibile utilizzando porte seriali integrate per i protocolli di comunicazione Modbus RTU e GE Fanuc CCM.

Il modulo di coprocessore programmabile (PCM) GE Fanuc IC693PCM301 è in grado di mantenere al sicuro il contenuto della memoria ad accesso casuale durante le interruzioni di alimentazione mediante una batteria al litio di riserva.È possibile comunicare con dispositivi di configurazione portatili, ma richiede cavi di comunicazione seriali IC690CBL701/702/705 venduti separatamente.Il modulo di coprocessore programmabile GE Fanuc IC693PCM301 ha un consumo di corrente nominale di 425 milliampere quando è collegato a un alimentatore a corrente continua da 5 voltUna delle caratteristiche più notevoli di questo PCM è che può connettersi a dispositivi seriali come stampanti seriali, lettori di codici a barre, scale industriali, dispositivi ASCII o dispositivi master RTU,per integrarli nella piattaforma di controllo utenteSono disponibili 2 modalità utente: la modalità “RUN” per il normale funzionamento e la modalità “PROGRAMMA” quando è necessario apportare modifiche alla logica di controllo.
