1786-RPFRL Allen-Bradley Fiber Ring Repeater Module Distanza di segnale 4...20mA

Descrizione del 1786-RPFRL

L'adattatore Allen-Bradley 1786-RPAB è un adattatore ripetitore modulare ControlNet. the 1786-RPAB repeater adapter can connect up to 2 modules when it is used with either the Allen-Bradley 1786-RPFRXL/B or the 1786-RPFRL modules and with up to 4 modules that are the Allen-Bradley 1786-RPFSL'adattatore del ripetitore 1786-RPAB richiede una potenza di ingresso di 24 volt di corrente continua e a 5 volt di corrente continua, può fornire fino a un massimo di 1.6 Ampere di corrente di uscita del piano di fondo.

L'adattatore del ripetitore 1786-RPAB svolge diverse funzioni, ad esempio per estendere la lunghezza della rete,trasformazioni di supporti di rete da supporti coassiali o di rame a supporti in fibra, nonché da supporti in fibra a supporti coassiali o in rame, fornendo energia ai moduli ripetitori e la creazione di una topologia di rete anello, stella o punto a punto.che indica se sono entrambe accese o se è stato rilevato un guasto (noto anche come pronto/fallo)L'intero adattatore per ripetitori 1786-RPAB ha una misura approssimativa di 4 x 4 x 3 pollici,E pesa circa 7 once.Questo adattatore ripetitore serie B è anche conosciuto come 1786-RPA/B.

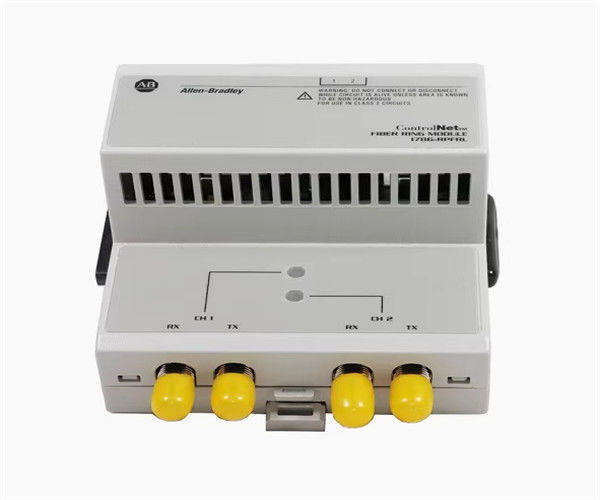

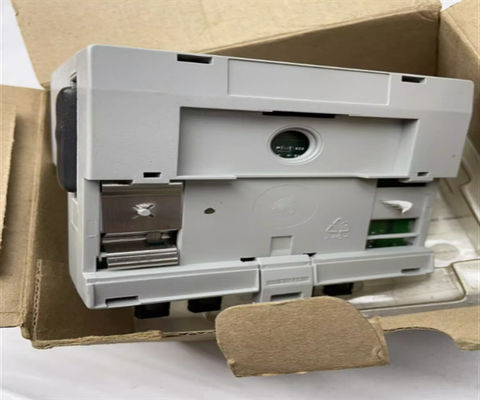

Il modulo Allen-Bradley 1786-RPFRL è un modulo di ripetitore di anello in fibra ottica ControlNet. Supporta la ridondanza dei media in fibra attraverso l'uso di una topologia anulare che consente lunghe distanze di trasmissione,protezione contro le interferenze elettromagneticheLa distanza tra i ripetitori di fibra dipende da una serie di fattori, tra cui la qualità della fibra, il numero di fusioni e il numero di connettori.Per il modulo 1786-RPFRL, la perdita sui collegamenti in fibra deve essere inferiore a 15 dB. La lunghezza totale dell'anello in fibra è limitata dalla norma ControlNet a 20 chilometri o meno.Con il modulo devono essere utilizzati connettori in fibra ST in plastica o in ceramica- I connettori metallici non sono supportati.

Il modulo 1786-RPFRL fornisce 2 canali di fibra, indicatori di stato per l'attività su ciascun canale di fibra e un connettore di contatto per lo stato del sistema e gli aggiornamenti di comunicazione.I requisiti di potenza di ingresso per il modulo sono di 570 milliamperi a 5 volt DC. I requisiti di potenza del backplane sono di 2,8 Watt (3,02 Watt massimo). La velocità di comunicazione supportata è di 5 Mbps. Il modulo può essere montato in qualsiasi orientamento.La tensione massima per il contattore del relè è di 30 volt DCLe correnti minime e massime per il contattore del relè sono rispettivamente 1 milliampere e 900 milliampere.La dimensione del filo raccomandata per l'uso con il modulo 1786-RPFRL è di 22-14 AWG di filo di rame solido o a strascico, con temperatura nominale pari o superiore a 75 gradi Celsius. Il modulo 1786-RPFRL è un modulo aperto e è conforme al codice di temperatura T5 del Nord America. La temperatura dell'aria intorno al modulo 1786-RPFRL non deve mai superare i 60 gradi Celsius.
