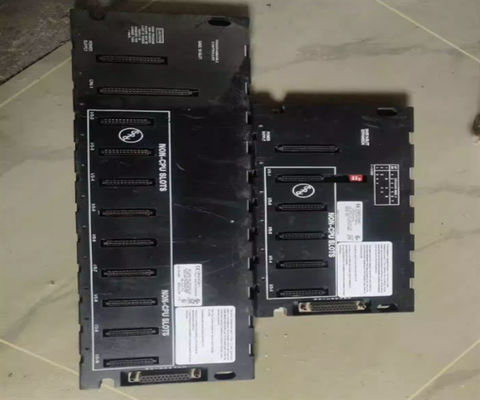

IC693CHS391 Base del modulo CPU GE Fanuc, slot 10, EMI potenziata

Descrizione del prodotto IC693CHS391

Il GE Fanuc IC693CHS391 è una piastra di espansione con dieci slot.La dimensione unica di questo slot assicura che sia compatibile solo con un alimentatoreL'utente deve assicurarsi che l'IC693CHS391 sia collegato alla CPU nella prima fessura della sua base.Questo modulo è autorizzato ad avere una sola piastra base CPU per sistemaSe nel sistema vi è più di una piastra base, un'altra deve essere la piastra base Remote o quella di espansione.L'IC693CHS391 è costituito da molte fessure di cui la fessura numero 2 e le fessure sopra avranno una dimensione unica che viene utilizzata per collegare sia i moduli di opzione o moduli I / O.

Questo modulo è dotato di un connettore femminile a 25 pin nella sua estremità destra per collegarsi alla piastra di base a distanza o di espansione.Entrambe le piastre di base remote e di espansione devono essere collegate al sistema con una CPUIl numero di queste piastre base supportate da un sistema dipende principalmente dal tipo di CPU utilizzata.altrimenti possono essere utilizzate al massimo sette piastre base con CPU 350Il sistema con piastre base remote richiede un cavo di meno di 700 piedi mentre il sistema richiede meno di 50 piedi per l'espansione e la piastra base della CPU.Entrambe le piastre di base remote e di espansione sono associate allo switch DIP.

Specifiche tecniche di IC693CHS391

La piastra base GE Fanuc IC693CHS391 è una piastra base di espansione che è stata progettata e prodotta per l'installazione nei PLC GE Fanuc Serie 90-30. The IC693CHS391 expansion baseplate can be used to extend a PLC so that it can accommodate more I/O modules and field devices and so that it can handle more applications and specialized large-scale applicationsLa slot più a sinistra della base di espansione IC693CHS391 contiene un modulo di alimentazione.Ha un involucro aperto che lo rende facile da installare o rimuovere, ma che lo rende anche vulnerabile a cose come polvere o umidità che possono danneggiarlo o compromettere il suo funzionamentoQuesta piastra base è dotata anche di un interruttore DIP.

The GE Fanuc Series 90-30 IC693CHS391 expansion baseplate can be connected to a GE Series 90-30 remote baseplate with its 25-pin female connector that is located on its right side and with a cable that can be up to 700 meters longLa piastra base di espansione IC693CHS391 dispone di uno slot speciale solo per le CPU, e questa piastra base deve ospitare una CPU o essere collegata a un'altra piastra base nel sistema PLC che ospita una CPU.Diverse serie di CPU 90-30 possono ospitare diversi numeri di base di espansione come la base di espansione IC693CHS391Alcune CPU della serie 90-30 possono ospitare fino a 4 piastre base alla volta, mentre altre possono ospitare fino a 7 piastre base contemporaneamente.
