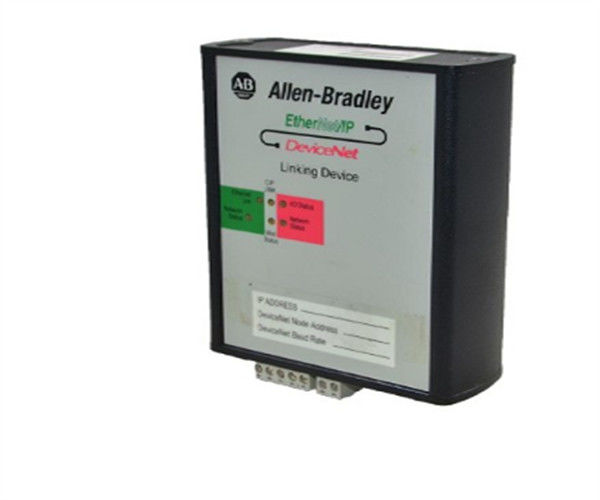

Allen-Bradley 1788-EN2DN Dispositivo di collegamento EtherNet/IP a DeviceNet

Descrizione di  1788-EN2DN

L'Allen-Bradley 1788-EN2DN è un dispositivo di collegamento Ethernet a DeviceNet.Questo dispositivo di collegamento consente la connessione fino a 63 dispositivi slave DeviceNet alla rete Ethernet I/PQuesto dispositivo di collegamento ha un'interfaccia Ethernet e un'interfaccia DeviceNet.

L'Allen-Bradley 1788-EN2DN è un dispositivo di collegamento Ethernet a DeviceNet che consente la connessione senza soluzione di continuità della rete a livello di informazioni e controllo con la rete a livello di dispositivo.Questo dispositivo di collegamento può essere utilizzato per funzionare come un gateway che consente la programmazione, configurazione, controllo o raccolta dati da implementare sul protocollo convertito. It may also act as bridge or router between ethernet enabled controllers connected in the ETehrnet network and devices and DeviceNet enabled devices connected in the DeviceNet network to interact as if they are connected on a common communication network.

Il dispositivo di collegamento consente la capacità master di DeviceNet, consentendo al sistema di connettere fino a 63 dispositivi slave di DeviceNet.Questo dispositivo di collegamento ha una memoria locale per la memorizzazione dei dati da entrambe le reti di comunicazione, consentendo la condivisione dei dati, per la lettura e la scrittura delle tabelle di I/O.

Il 1788-EN2DN è rappresentato come un singolo dispositivo nella rete.per facilitare il monitoraggio trasparente e semplice del flusso di dati in entrambe le direzioni.

Server DHCP 2.3.2 o versione successiva può essere utilizzata anche per la configurazione dell'indirizzo IP del dispositivo.

Il 1788-EN2DN supporta il montaggio su rotaia DIN e richiede un ingresso di alimentazione di 12-30VDC con nominale di 24VDC.Dispone di un involucro di tipo aperto, il che significa che il dispositivo di collegamento deve essere installato all'interno di un involucro che fornisca una protezione adeguata.

Il 1788-EN2DN è un dispositivo di collegamento EtherNet/IP-to-DeviceNet progettato e prodotto da Allen-Bradley/Rockwell Automation.Questo modulo di collegamento può trasformare i dati disponibili sui diversi tipi di reti che operano con diversi protocolli come DeviceNet ed EtherNet. Può supportare fino a 63 nodi DeviceNet e può inviare dati tramite il protocollo TCP/IP con questo modulo.

Il modulo di collegamento 1788-EN2DN richiede un alimentatore a corrente continua da 24 volt con 100 mA di corrente disponibile.Può funzionare senza errori attesi a temperature comprese tra 0 e 60 gradi Celsius e ad altitudini inferiori a 2000 metriLe dimensioni del modulo sono di 60 mm x 200 mm x 48 mm. Nella parte superiore del modulo di collegamento 1788-EN2DN, ci sono 2 porte D-Code M12 per le connessioni Ethernet.La connessione EtherNet può essere stabilita tramite uno o entrambiPer la connessione DeviceNet, ci sono 2 connettori DeviceNet in mini-stile (DIN-maschio e DOUT-femmina) situati al centro dell'unità.I cavi di rete DeviceNet devono essere collegati solo quando l'alimentazione dei dispositivi di collegamento è spentaNella sezione inferiore del modulo di collegamento EtherNet/IP-to-DeviceNet sono situati i connettori di alimentazione e USB.Questo dispositivo di connessione di rete è testato in conformità ODVA alle specifiche EtherNet/IP e DeviceNetÈ certificato C-UL-us, CE, KC e RCM.
