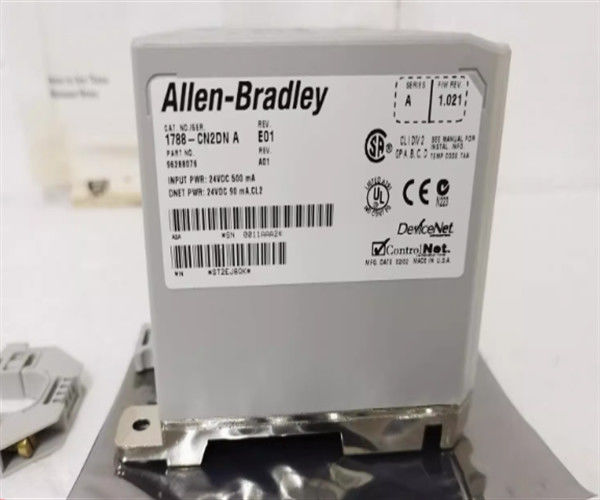

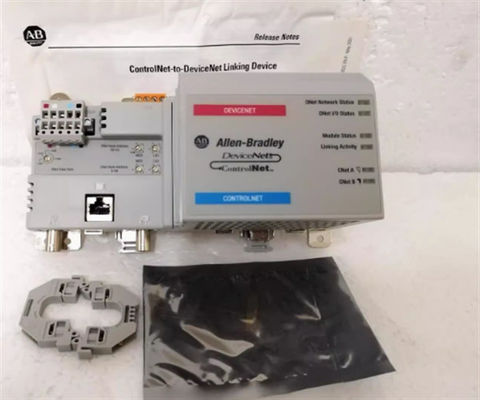

Allen-Bradley 1788-CN2DN ControlNet-to-Device Network Linking Device (ControlNet-to-Device Network Linking Device) - Dispositivo di collegamento della rete con il dispositivo

Descrizione del 1788-CN2DN

Il dispositivo di collegamento 1788-CN2DN di Allen-Bradley è un dispositivo di collegamento Controlnet a Devicenet industriale della serie di dispositivi di collegamento 1788. It can be installed with a 24 Volts DC rated power supply and a mounting base that is either a DIN rail made out of yellow-chrome steel with a zinc-plate coating or another mounting base with similar specifications. The cable that the 1788-CN2DN linking device uses to connect to the Devicenet network should not be connected to the device or disconnected from it while it is powered up because this can cause a dangerous electrical arc. The 1788-CN2DN linking device connects to the Devicenet network with either a 10-pin linear connector that is included with it or with another type of linear connector that is not included such as a 5-pin linear connector or linear to micro connector.

Il dispositivo di collegamento Allen-Bradley 1788-CN2DN non può visualizzare il proprio codice di stato, quindi gli utenti devono controllare i suoi codici di stato sul display del modulo di scanner Devicenet a cui è collegato.Questo modulo di scanner può anche essere utilizzato per risolvere i problemi del dispositivo di collegamento 1788-CN2DN, se necessarioQuesto dispositivo di collegamento può essere alimentato da più fonti, purché la tensione fornita non superi la tensione di isolamento specificata del dispositivo di collegamento.Il dispositivo di collegamento 1788-CN2DN deve inoltre essere sempre protetto da ESD.Questo dispositivo utilizza corrente continua nella gamma da 18 a 30 Volt DC, e questa energia deve provenire da un alimentatore separato dall'alimentazione della rete Devicenet.L'installazione completa con il dispositivo di collegamento 1788-CN2DN comprende il dispositivo di collegamento, il connettore Devicenet, il connettore di alimentazione, le resistenze da 121 Ohm e le ancore finali.

Specificativi tecnici per il 1788-cn2dn

L'Allen-Bradley 1788-CN2DN è un dispositivo di collegamento ControlNet a DeviceNet.Un (1) connettore lineare a 10 pin di DeviceNetQuesto dispositivo richiede un alimentatore esterno a 24 VDC per funzionare e supporta l'installazione DIN-Rail.
