IC695ALG616 GE Fanuc Emerson Automation Modulo di input analogo non isolato

Descrizione del prodotto IC695ALG616

L'IC695ALG616 è un modulo di input analogico prodotto da Emerson Automation, precedentemente GE Intelligent Platforms (GE IP).Le caratteristiche di questo modulo possono fornire sedici (16) canali di ingresso analogici se configurati come ingressi a una sola estremità o otto (8) ingressi analogici per il cablaggio differenziale.Viene fornito con un convertitore analogico a digitale (ADC) integrato con risoluzione di conversione di uscita di 24 bit.I canali di ingresso IC695ALG616 sono compatibili in quanto fili con segnali di corrente e tensione analogiciI segnali di corrente di questo modulo comprendono segnali di corrente da 0 a 20 mA, da 4 a 20 mA, ± 20 mA e segnali di tensione da ± 10 V, da 0 a 10 V, da ± 5 V, da 0 a 5 V, da 1 a 5 V.I dati analogici convertiti vengono salvati come dati IEEE a virgola mobile a 32 bit o come numeri interi a 16 bit utilizzando un registro a 32 bitOgni canale di questo modulo ha filtri di canale configurabili per stabilizzare e ridurre al minimo le fluttuazioni per diventare utili al processo.200 Hz e 500 Hz. I parametri di questo modulo sono configurati utilizzando il software di programmazione Proficy Machine Edition (PME).questo modulo è in grado di eseguire l'autocalibrazione durante ogni avvioLe protezioni dei moduli incorporati includono il rilevamento del circuito aperto, la protezione da sovratensione e da sovracorrente.ogni canale può essere configurato individualmente con impostazioni di allarme, in particolare, allarmi molto bassi, bassi, alti e molto alti.Il tasso di cambiamento positivo e negativo può anche essere incluso nelle caratteristiche di allarme di questo modulo, mentre il modulo di errore può anche essere configurato per essere segnalato alla CPU host.

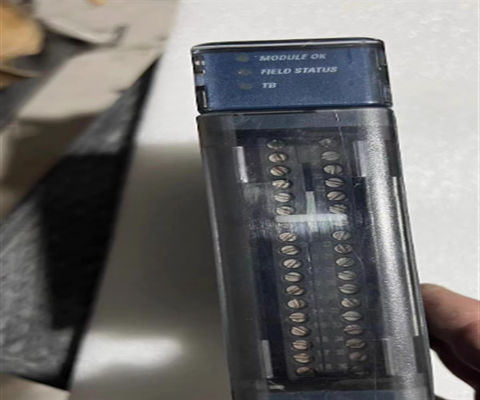

Il modulo di ingresso analogico differenziale non isolato GE Fanuc RX3i PacSystems IC695ALG616 ha un'ampiezza di corrente compresa tra -20 e 20 milliamperi, tra 4 e 20 milliamperi o tra 0 e 20 milliamperi,e gamma di tensione di 5 Volt DC, 0 a 5 volt DC, 1 a 5 volt DC, 0 a 10 volt DC, o -10 a 10 volt DC. Il modulo ha un LED Modulo OK per visualizzare lo stato di funzionamento dell'unità.Il campo di stato LED mostra se ci sono guasti su almeno uno dei blocchi terminali o errori di canale, mentre il blocco terminale o il LED TB mostrano se il blocco terminale del sistema è presente o assente.Tutti i LED del modulo di ingresso analogo differenziale non isolato IC695ALG616 ricevono la loro alimentazione dal bus di alimentazione del piano posteriore. Il modulo di ingresso analogo GE Fanuc IC695ALG616 ha caratteristiche quali allarmi di velocità di cambiamento, verifica degli errori di bordo, allarmi di guasto del canale, segnalazione dei guasti, calibrazione automatica, slot per memoria flash,spostamenti configurabili e scalabilità per ciascun canale, e rilevamento se i blocchi terminali sono stati inseriti o rimossi.Il modulo di ingresso analogico GE Fanuc IC695ALG616 ha un range di temperatura di stoccaggio da -40 a 185 gradi Fahrenheit e un range di temperatura di funzionamento da 32 a 140 gradi FahrenheitQuesto modulo richiede un livello di umidità relativa e non condensante compreso tra il 5% e il 95%.006 inches) displacement peak as per the JISC0911 and IEC60068-2-6 international standards and a vibration resistance rating of 15 G at 11 milliseconds as per the JISC0912 and IEC60068-2-27 international standards.

Specifiche tecniche di IC695ALG616
