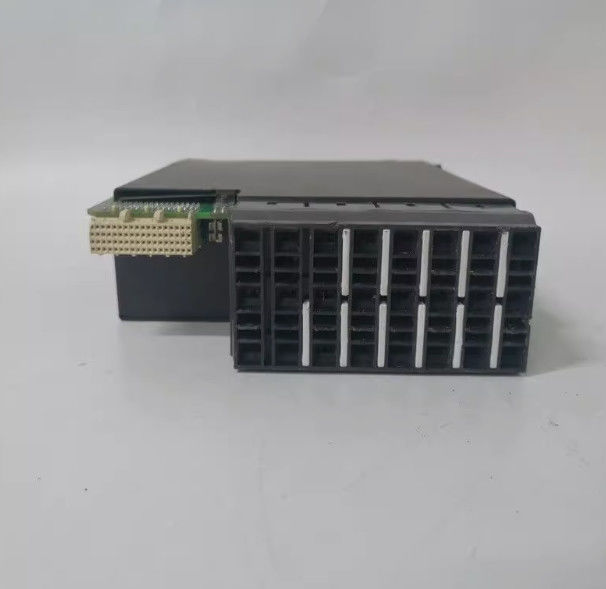

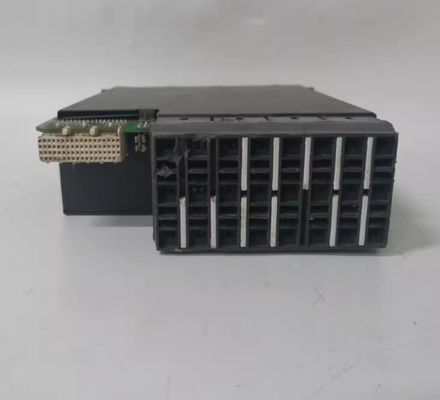

IC695PBM300 GE FANUC RX3i PROFIBUS Master Module

Descrizione del prodotto IC695PBM300

L'IC695BPM300 è un modulo Profibus Master precedentemente prodotto da GE Intelligent Platforms (GE IP),ora sotto la serie PACSystems RX3i Programmable Automation Controller (PAC) di Emerson AutomationQuesto modulo è utilizzato per implementare lo scambio di dati sulla rete Profibus, per un massimo di 3.584 byte di dati di input e 3.584 byte di dati di output.Questo modulo maestro Profibus supporta la comunicazione fino a 125 schiavi DP con ogni schiavo DP può inviare 244 byte di dati di ingresso e ricevere 244 byte di dati di outputL'IC695BPM300 supporta tutte le velocità di dati standard, in particolare, 9,6 kBit/s, 19,2 kBit/s, 93,75 kBit/s, 187,5 kBit/s, 500 kBit/s, 1,5 MBit/s, 3 MBit/s, 6 MBit/s e 12 MBit/s.Può fornire informazioni sullo stato, come ad esempio Slave Status Bit Array Table, contatori diagnostici di rete, contatori diagnostici master DP, revisione del modulo del firmware e indirizzo diagnostico slave.deve essere installato in un backplane universale con un controller PACSystem RX3i host in esecuzione del firmware versione 2.9 o successivo. Attira corrente di backplane pari a 440 mA @ 3.3 VDC. Questo modulo è dotato di indicatore Profibus OK ED; indicatore di rete; e indicatori di stato MOD.Questo modulo supporta le modalità di sincronizzazione e congelazione e Profibus DP-V1 ReadIl IC695BPM300 è dotato di firmware aggiornabile che viene ricevuto indirettamente tramite il controller host tramite l'utilità software WinLoader.Questo modulo deve funzionare a una temperatura compresa tra 0 e 60 gradi Celsius mentre la temperatura di stoccaggio del modulo è compresa tra -40 e 85 gradi Celsius..

Il modulo principale IC695PBM300 PROFIBUS è prodotto dalla GE Intelligent Platforms/GE Fanuc nella serie RX3i PacSystems.Questo modulo è progettato per consentire alla CPU RX3i di inviare o ricevere dati sulla rete PROFIBUS-DPIl modulo PROFIBUS IC695PBM300 ha una corrente interna nominale di 440 milliampere a una tensione nominale di 3.3 volt di corrente continua e supporto al protocollo fino a 125 unità slave PROFIBUS-DPAltre caratteristiche notevoli di questo modulo includono il supporto per i dati di ingresso a una velocità fino a 244 byte e i dati di uscita a una velocità fino a 244 byte per unità slave,supporto per tutti i tassi di dati standardQuesto modulo supporta anche la funzione di lettura e scrittura DP-V1 e i messaggi di allarme, nonché gli indicatori LED di stato della rete e un modulo compatibile con PROFIBUS.Supporta dati di ingresso fino a 3584 byte e una velocità di output totale di 3584 byte. La compatibilità master-slave del modulo GE Fanuc IC695PBM300 PROFIBUS richiede l'uso della CPU RX3i con la versione 2.9 o versioni successive del firmware.questo modulo richiede la versione 5.0 del software PLC di sviluppo logica Machine Edition SP2 o versioni successive.e supporta tutte le velocità di dati standard, compreso 1.5, 3, 6, 12, 9.6, 19.2, 187.593.75Il modulo master GE Fanuc IC695PBM300 PROFIBUS è dotato di un connettore Sub-D a 9 pin progettato per migliorare l'installazione del cavo bus.Questo modulo fornisce inoltre 3 indicatori LED conformi a PROFIBUS che mostrano lo stato della rete e lo stato del modulo.

L'IC695PBM300 è un modulo di comunicazione PACSystems RX3i di Emerson Automation, precedentemente di GE Intelligent Platforms (GE IP).Questo modulo è un modulo Profibus DP Master che viene utilizzato per consentire la comunicazione con fino a 125 DP SlaveSupporta la dimensione di trasferimento dei dati di 244 byte di input e 244 byte di output per ogni dispositivo slave e un massimo di 3.584 byte di dati di input e 3.584 byte di dati di output.Viene fornito con una (1) porta RS485 Profibus Master.
