Pannello di interfaccia ausiliaria DS3800HDDL di General Electric con tecnologia avanzata

Descrizione del prodotto:DS3800HDDL

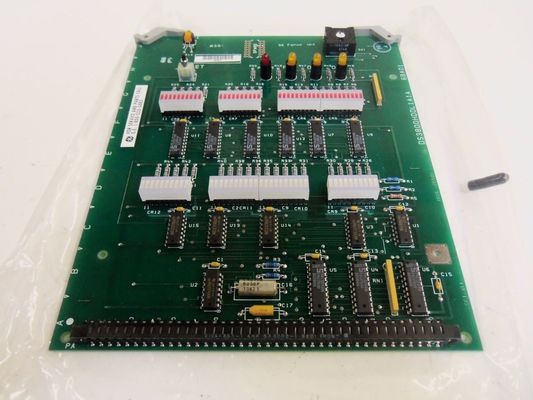

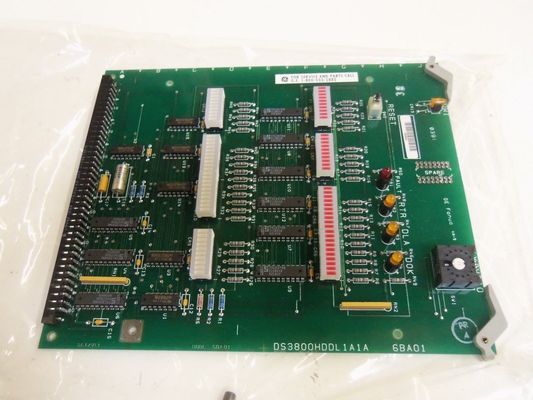

• Disposizione dei componenti: La scheda è popolata con una varietà di componenti che contribuiscono alla sua funzionalità. I quarantacinque resistori azzurri, ciascuno con bande di colore distinte come rosso, viola, giallo, nero e marrone, sono posizionati strategicamente per regolare parametri elettrici come corrente e tensione all'interno del circuito. Questi resistori svolgono un ruolo chiave nel garantire che i segnali elettrici che passano attraverso la scheda siano a livelli adeguati per un'elaborazione e una comunicazione accurate. Le quindici memorie di sola lettura programmabili cancellabili elettricamente (EPROM) sono un'altra caratteristica importante. Memorizzano i dati essenziali richiesti per il corretto funzionamento della scheda, comprese le impostazioni di configurazione, i parametri di calibrazione e forse le informazioni relative al firmware. La posizione aggiuntiva della EPROM di riserva offre flessibilità per futuri aggiornamenti o in caso di necessità di sostituire un modulo di memoria difettoso. I quindici diodi blu-verdi e i vari condensatori, inclusi due condensatori gialli a dieci pin e due condensatori argentati, fanno parte dell'infrastruttura elettrica del circuito, aiutando con funzioni come la rettifica del segnale, il filtraggio e la stabilizzazione della tensione. I cinque diodi emettitori di luce (LED), di cui quattro gialli e uno rosso, insieme alle sei strisce luminose, sono elementi visivi chiave per fornire indicazioni di stato agli operatori.
• Configurazione di connettori e terminali: La presenza di un grande terminale connettore femmina è degna di nota in quanto funge da interfaccia principale per collegare il DS3800HDDL ad altri componenti all'interno del sistema Mark IV. Questo terminale consente la trasmissione di segnali elettrici, sia in ingresso da sensori e altre schede di controllo, sia in uscita verso attuatori e altri dispositivi del sistema. È progettato per garantire una connessione affidabile e sicura, facilitando il flusso di dati e l'energia necessaria per il funzionamento della scheda. La configurazione pin specifica di questo connettore è probabilmente standardizzata all'interno del sistema Mark IV per consentire una facile integrazione e compatibilità con altre schede e moduli.
• Dimensioni e fattore di forma: Anche se le dimensioni esatte potrebbero non essere l'aspetto più enfatizzato, il fattore di forma della scheda è progettato per adattarsi agli involucri e ai rack standard utilizzati per ospitare i componenti del sistema di controllo Mark IV. Le sue dimensioni sono ottimizzate per consentire un uso efficiente dello spazio all'interno del quadro elettrico, fornendo allo stesso tempo un facile accesso per scopi di manutenzione e risoluzione dei problemi. Ciò garantisce che possa essere installato insieme ad altre schede e componenti correlati in modo organizzato e accessibile.

Capacità funzionali

• Elaborazione e comunicazione del segnale: Il DS3800HDDL è in grado di gestire una vasta gamma di segnali, inclusi segnali digitali e analogici. Riceve segnali analogici da vari sensori posizionati in tutte le apparecchiature industriali, come sensori di temperatura, sensori di pressione e sensori di velocità sulle turbine. Questi segnali analogici vengono quindi convertiti ed elaborati internamente, spesso attraverso circuiti di conversione da analogico a digitale (ADC), per essere rappresentati in un formato digitale che può essere ulteriormente analizzato e su cui può agire il sistema di controllo. D'altra parte, può anche generare segnali di uscita digitali per comunicare con altre schede di controllo o attuatori, consentendo l'invio di comandi per la regolazione di parametri come posizioni delle valvole, velocità di iniezione del carburante o velocità della turbina. Inoltre, partecipa alla rete di comunicazione complessiva del sistema Mark IV, aderendo agli specifici protocolli di comunicazione definiti da GE per lo scambio di dati senza interruzioni con altri componenti del sistema.

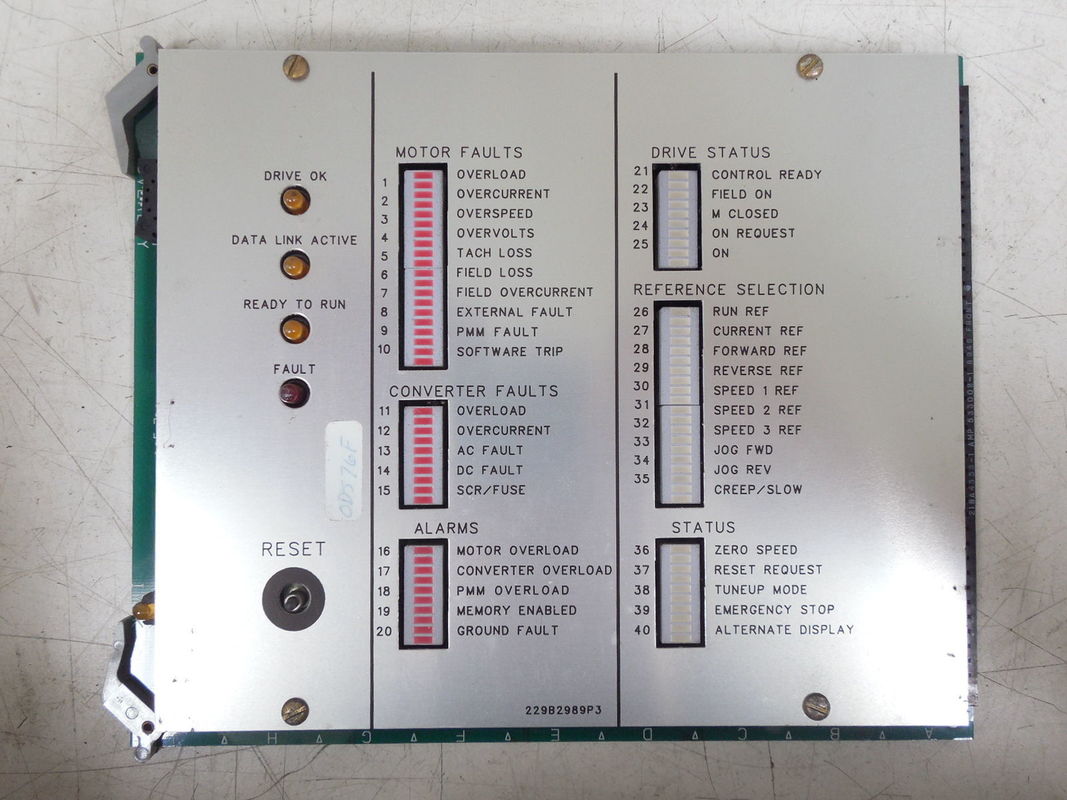

• Indicazione e monitoraggio dello stato: Le sei strisce luminose sul pannello sono una caratteristica visiva chiave per gli operatori. Ciascuna sezione di queste strisce luminose corrisponde ad aspetti specifici dello stato della macchina, come guasti del motore, guasti del convertitore, allarmi, stato del convertitore, selezione del riferimento e stato generale. I diversi colori e schemi di illuminazione delle luci forniscono informazioni rapide e intuitive sullo stato attuale dell'apparecchiatura. Ad esempio, una luce particolare nella sezione "guasti motore" di una striscia luminosa che si illumina in un colore specifico potrebbe indicare un problema con l'alimentazione elettrica o il funzionamento meccanico del motore. Allo stesso modo, la striscia luminosa di "allarme" può avvisare gli operatori di eventuali condizioni anomale che richiedono attenzione immediata. Anche i LED giallo e rosso contribuiscono a questo sistema di indicazione dello stato, evidenziando ulteriormente eventi o questioni importanti. Questo meccanismo di feedback visivo consente agli operatori di valutare rapidamente lo stato di salute del processo industriale e di intraprendere le azioni appropriate senza dover approfondire immediatamente i dati diagnostici dettagliati.
• Interazione e controllo dell'operatore: La scheda fornisce agli operatori un mezzo per interagire con il sistema di controllo. Attraverso la sua interfaccia, gli operatori possono inserire comandi per avviare o arrestare l'apparecchiatura, regolare i parametri operativi entro limiti definiti o selezionare diverse modalità operative. Ad esempio, in un'applicazione di controllo di una turbina, un operatore potrebbe utilizzare il DS3800HDDL per impostare la velocità della turbina o il livello di carico desiderati in base ai requisiti di potenza dell'impianto. Il pulsante di reset presente sulla scheda è un altro elemento importante per l'interazione dell'operatore. Quando si verifica un malfunzionamento dell'apparecchiatura e viene successivamente risolto (ad esempio, dopo la risoluzione di un guasto elettrico transitorio o di un problema meccanico minore), l'operatore può premere il pulsante di ripristino per ripristinare il sistema al suo normale stato operativo. Ciò semplifica il processo di rimessa in linea dell'apparecchiatura e riduce al minimo i tempi di inattività.

Applicazioni

• Controllo della turbina a gas: Nelle applicazioni con turbine a gas, il DS3800HDDL è una parte essenziale del sistema di controllo. Si interfaccia con sensori che monitorano parametri come la temperatura di ingresso del gas, la pressione e la portata, nonché la velocità dell'albero della turbina e la temperatura di scarico. Sulla base dei dati ricevuti da questi sensori, la scheda presenta le informazioni rilevanti agli operatori attraverso le sue funzionalità di indicazione dello stato. Gli operatori possono quindi utilizzare l'interfaccia per regolare il flusso di carburante, la presa d'aria e altre variabili di controllo per ottimizzare il processo di combustione e la potenza erogata dalla turbina a gas. Durante l'avvio, l'arresto e il normale funzionamento, il DS3800HDDL aiuta a garantire che la turbina a gas funzioni entro parametri sicuri ed efficienti e, in caso di condizioni anomale, allerta tempestivamente gli operatori attraverso i suoi sistemi di indicazione di allarme e guasto.
• Controllo della turbina a vapore: Per le turbine a vapore la scheda funziona in modo simile. Si collega a sensori che misurano la pressione del vapore, la temperatura nelle diverse fasi del ciclo del vapore e la velocità della turbina. Le informazioni vengono elaborate e visualizzate sul DS3800HDDL, consentendo agli operatori di monitorare le prestazioni della turbina a vapore e apportare le modifiche necessarie alle valvole del vapore, al funzionamento del condensatore e ad altri fattori che ne influenzano il funzionamento. Ad esempio, se la pressione del vapore scende al di sotto di una determinata soglia, il sistema di allarme della scheda avviserà l'operatore, che potrà quindi utilizzare l'interfaccia per intraprendere azioni correttive come aumentare la fornitura di vapore o regolare il carico sulla turbina.
• Sistemi di Automazione Industriale: In contesti di automazione industriale più ampi come centrali elettriche (comprese quelle basate su combustibili fossili ed energie rinnovabili), raffinerie e impianti chimici, il DS3800HDDL funge da interfaccia critica tra gli operatori e i complessi processi in corso. Consente agli operatori di supervisionare e gestire più apparecchiature e sistemi, coordinandone il funzionamento per ottenere efficienza e sicurezza di produzione ottimali. Ad esempio, in una centrale elettrica, può essere utilizzato per monitorare e controllare non solo le turbine ma anche i generatori, i sistemi di raffreddamento e altre apparecchiature ausiliarie, fornendo un'interfaccia centralizzata agli operatori per garantire il regolare funzionamento dell'intero processo di generazione di energia.

Personalizzazione e adattabilità

• Personalizzazione delle funzioni: Il DS3800HDDL può essere personalizzato per soddisfare requisiti applicativi specifici. A seconda delle esigenze specifiche di un processo industriale, è possibile aggiungere ulteriori funzioni di elaborazione del segnale o modificare quelle esistenti. Ad esempio, in un processo di produzione chimica specializzato in cui determinate reazioni chimiche devono essere monitorate e controllate in base a parametri molto specifici, la scheda può essere personalizzata per incorporare ulteriori analisi dei dati e logica di controllo relativa a tali parametri. Ciò potrebbe comportare la regolazione del modo in cui elabora i segnali dei sensori o genera comandi di output per adattarsi meglio alle particolari reazioni chimiche e alle apparecchiature associate.
• Personalizzazione dell'interfaccia: Per integrarsi perfettamente con diversi sistemi esistenti o nuove apparecchiature, le interfacce della scheda possono essere personalizzate. Ciò potrebbe comportare l’adattamento dei protocolli di comunicazione utilizzati per adattarli a quelli dei dispositivi legacy o di terze parti in una struttura industriale. Ad esempio, se un impianto dispone di apparecchiature più vecchie che comunicano tramite uno specifico protocollo seriale, il DS3800HDDL può essere modificato per supportare quel protocollo per un efficace scambio di dati. Inoltre, le interfacce di ingresso e uscita possono essere personalizzate per connettersi con tipi specifici di attuatori o sensori che hanno requisiti elettrici o meccanici unici, garantendo compatibilità e funzionamento regolare all'interno del sistema complessivo.

Caratteristiche:DS3800HDDL

• Strisce luminose multifunzionali: Le sei strisce luminose sul pannello sono una caratteristica distintiva, poiché forniscono una rappresentazione visiva completa dello stato della macchina. Ogni striscia è divisa in diverse sezioni che corrispondono ad aspetti specifici del funzionamento dell'apparecchiatura, come guasti del motore, guasti del convertitore, allarmi, stato del convertitore, selezione del riferimento e stato generale. Questo layout intuitivo consente agli operatori di dare una rapida occhiata alla scheda e identificare eventuali problemi o l'attuale modalità operativa del macchinario. Ad esempio, se c'è un problema con il motore, la sezione pertinente sulla striscia luminosa "guasti motore" si illuminerà con un colore o motivo particolare, avvisando immediatamente l'operatore senza la necessità di vagliare dati diagnostici complessi.
• Indicatori LED: Oltre alle strisce luminose, i cinque diodi emettitori di luce (LED), di cui quattro gialli e uno rosso, migliorano ulteriormente il feedback visivo. Questi LED possono essere utilizzati per evidenziare specifici eventi o condizioni critiche. Ad esempio, il LED rosso potrebbe essere dedicato a indicare un grave guasto del sistema che richiede attenzione immediata, mentre i LED gialli potrebbero segnalare avvisi o cambiamenti di stato meno gravi ma comunque importanti. La combinazione di questi LED e delle strisce luminose crea un linguaggio visivo chiaro e facilmente interpretabile affinché gli operatori possano comprendere a colpo d'occhio lo stato delle apparecchiature industriali.

• Elementi di interazione con l'operatore

• Pulsante di ripristino: La presenza di un pulsante di reset è una caratteristica pratica e user-friendly. Quando si verifica un malfunzionamento dell'apparecchiatura ed è stato risolto (ad esempio dopo aver risolto un problema elettrico temporaneo o risolto un problema meccanico minore), gli operatori possono semplicemente premere questo pulsante per ripristinare il sistema al suo normale stato operativo. Ciò semplifica il processo di rimessa in linea dell'apparecchiatura e riduce al minimo i tempi di inattività, poiché elimina la necessità di complesse procedure di ripristino o di riavvio di più componenti.
• Interfaccia di ingresso: La scheda fornisce un'interfaccia che consente agli operatori di inserire direttamente i comandi. Ciò consente loro di avviare o arrestare l'apparecchiatura, regolare i parametri operativi entro limiti definiti o selezionare diverse modalità operative in base ai requisiti del processo industriale. Ad esempio, in un'applicazione di controllo di una turbina, gli operatori possono utilizzare questa interfaccia per impostare la velocità della turbina o il livello di carico desiderati, semplificando l'adattamento del funzionamento dell'apparecchiatura ai cambiamenti nella domanda di energia o ad altri fattori.

• Capacità di elaborazione e comunicazione del segnale

• Gestione dei segnali analogici e digitali: Il DS3800HDDL è abile nell'elaborazione di segnali sia analogici che digitali. Può ricevere un'ampia varietà di segnali analogici da sensori posizionati in tutte le apparecchiature industriali, come sensori di temperatura, sensori di pressione e sensori di velocità. Questi segnali analogici vengono quindi convertiti accuratamente in formato digitale attraverso i circuiti di conversione analogico-digitale (ADC) integrati. D'altro canto, può generare segnali di uscita digitali per comunicare con altre schede di controllo o attuatori del sistema. Questa doppia capacità di gestione del segnale garantisce un'integrazione perfetta con diversi tipi di sensori e attuatori, facilitando un controllo e un monitoraggio efficaci del processo industriale.
• Comunicazione all'interno del sistema Mark IV: Nell'ambito del sistema Mark IV, la scheda aderisce agli specifici protocolli di comunicazione definiti da GE. Ciò gli consente di comunicare in modo efficiente con altri componenti del sistema, come altre schede di controllo, moduli I/O e sistemi di monitoraggio. Può scambiare dati relativi allo stato delle apparecchiature, ai comandi di controllo e alle letture dei sensori, garantendo che tutte le parti del sistema di controllo funzionino in armonia. Ad esempio, può ricevere valori di setpoint aggiornati da un sistema di controllo di livello superiore e trasmettere i dati del sensore in tempo reale per il monitoraggio e un'ulteriore analisi.

• Caratteristiche dei componenti e della memoria

• EPROM multiple: Le quindici memorie di sola lettura programmabili e cancellabili elettricamente (EPROM) presenti sulla scheda rappresentano un aspetto significativo. Queste EPROM memorizzano i dati cruciali richiesti per il corretto funzionamento della scheda, comprese le impostazioni di configurazione, i parametri di calibrazione e le informazioni potenzialmente relative al firmware. La posizione aggiuntiva della EPROM di riserva offre flessibilità per futuri aggiornamenti o nel caso in cui un modulo di memoria si guasti. Ciò consente una facile manutenzione e la possibilità di adattare la funzionalità della scheda nel tempo al variare delle esigenze dell'applicazione industriale.
• Diversi resistori e condensatori: I quarantacinque resistori azzurri con le rispettive bande di colore ed i vari condensatori (tra cui due condensatori gialli a dieci pin e due condensatori argentati) contribuiscono alla stabilità elettrica della scheda e all'elaborazione del segnale. I resistori aiutano a regolare i livelli di corrente e tensione all'interno del circuito, garantendo che i segnali rientrino nell'intervallo appropriato per un'elaborazione accurata. I condensatori svolgono un ruolo in funzioni come il filtraggio del segnale, la stabilizzazione della tensione e la riduzione del rumore, migliorando la qualità complessiva dei segnali gestiti dalla scheda.

• Personalizzazione e adattabilità

• Personalizzazione delle funzioni: Una delle caratteristiche degne di nota è la possibilità di personalizzazione per soddisfare requisiti applicativi specifici. A seconda delle esigenze specifiche di un processo industriale, è possibile aggiungere ulteriori funzioni di elaborazione del segnale o modificare quelle esistenti. Ad esempio, in un processo di produzione specializzato in cui è necessario monitorare e controllare reazioni chimiche specifiche in base a parametri precisi, la scheda può essere personalizzata per incorporare analisi specializzate dei dati e logica di controllo relativa a tali parametri. Ciò potrebbe comportare la regolazione del modo in cui elabora i segnali dei sensori o genera comandi di output per allinearsi meglio ai particolari requisiti del processo.
• Personalizzazione dell'interfaccia: Il DS3800HDDL offre anche opzioni di personalizzazione dell'interfaccia. Può essere adattato per comunicare con diversi tipi di apparecchiature nuove o esistenti modificandone i protocolli di comunicazione o le interfacce di ingresso/uscita. Ad esempio, se un impianto dispone di dispositivi legacy che utilizzano un protocollo seriale specifico, la scheda può essere configurata per supportare quel protocollo per uno scambio dati senza interruzioni. Allo stesso modo, le sue interfacce di ingresso e uscita possono essere personalizzate per connettersi con attuatori o sensori specializzati con requisiti elettrici o meccanici unici, garantendo compatibilità e funzionamento regolare all'interno del sistema complessivo.

• Affidabilità e compatibilità negli ambienti industriali

• Progettato per uso industriale: Progettato per funzionare nelle condizioni spesso difficili tipiche degli ambienti industriali, il DS3800HDDL incorpora funzionalità per migliorarne la durata. È costruito utilizzando componenti in grado di resistere a variazioni di temperatura, vibrazioni, interferenze elettriche e altre sfide comuni nelle centrali elettriche, nelle raffinerie e negli impianti di produzione. Il layout e il design della scheda tengono conto anche di fattori come la compatibilità elettromagnetica (EMC) per ridurre al minimo le interferenze provenienti dalle apparecchiature elettriche vicine e garantire un funzionamento stabile anche in ambienti elettricamente rumorosi.
• Compatibilità del sistema Mark IV: Progettato specificatamente per i sistemi Mark IV di GE, si integra perfettamente con gli altri componenti di questa architettura. Ciò garantisce che possa funzionare in armonia con altre schede di controllo, moduli I/O e sottosistemi, contribuendo al funzionamento coordinato dell'intero sistema di controllo industriale. Che si tratti di un'applicazione di controllo di turbine o di una configurazione di automazione industriale più ampia, la sua compatibilità con il sistema Mark IV semplifica l'installazione, la configurazione e la manutenzione.

Parametri tecnici:DS3800HDDL

Applicazioni:DS3800HDDL

• • Centrali elettriche a carbone: Nelle centrali elettriche a carbone, il DS3800HDDL svolge un ruolo cruciale nel controllo e nel monitoraggio delle turbine a vapore. Si interfaccia con sensori che misurano parametri come la pressione del vapore in vari punti del ciclo del vapore, la temperatura del vapore in entrata e in uscita dalla turbina e la velocità di rotazione dell'albero della turbina. Gli operatori utilizzano l'interfaccia uomo-macchina (HMI) fornita dal DS3800HDDL per monitorare questi parametri in tempo reale. Sulla base delle informazioni visualizzate, possono regolare l'apertura e la chiusura delle valvole del vapore, controllare il flusso dell'acqua di raffreddamento nel condensatore e gestire altri aspetti per ottimizzare la potenza erogata e garantire il funzionamento sicuro ed efficiente della turbina. Inoltre, può visualizzare condizioni di allarme relative a problemi quali vibrazioni eccessive, picchi di temperatura anomali o cadute di pressione, consentendo agli operatori di intraprendere azioni correttive immediate.
  • Centrali elettriche a gas: Per le turbine a gas nelle centrali elettriche a gas, il DS3800HDDL viene utilizzato per gestire e monitorare gli aspetti chiave del funzionamento della turbina. Si collega a sensori che rilevano la pressione e la temperatura di ingresso del gas, la temperatura di scarico della turbina e le condizioni della camera di combustione. Attraverso le sue funzionalità di indicazione visiva dello stato, gli operatori possono valutare rapidamente lo stato della turbina a gas e il suo processo di combustione. Possono quindi utilizzare l'interfaccia di input per regolare i tassi di iniezione del carburante, i rapporti di miscela aria-carburante e le impostazioni della velocità della turbina per soddisfare la richiesta di energia mantenendo la conformità agli standard sulle emissioni e garantendo la longevità dell'apparecchiatura. Il pulsante di reset sulla scheda è utile per ripristinare il normale funzionamento dopo piccoli guasti o attività di manutenzione.
  • Centrali elettriche alimentate a petrolio: Analogamente agli impianti alimentati a carbone e gas, nelle centrali elettriche alimentate a petrolio, il DS3800HDDL aiuta a supervisionare il funzionamento delle turbine azionate dalla combustione del petrolio. Si interfaccia con sensori che monitorano le portate dell'olio, le temperature del bruciatore e i parametri di prestazione della turbina. Gli operatori fanno affidamento sulla scheda per tenere traccia di questi valori e apportare le modifiche necessarie alla fornitura di olio, al flusso dell'aria di combustione e ad altre variabili. Le funzionalità di allarme e indicazione dello stato avvisano di eventuali condizioni anomale, come fluttuazioni della pressione dell'olio o inefficienze di combustione, consentendo interventi tempestivi per prevenire danni alle apparecchiature e mantenere stabile la produzione di energia.
• Centrali elettriche a energia rinnovabile:
  • Centrali idroelettriche: Nelle centrali idroelettriche, il DS3800HDDL viene utilizzato per controllare e monitorare le turbine idrauliche. Si collega a sensori che misurano il livello dell'acqua nel serbatoio, la portata dell'acqua attraverso la turbina e la velocità di rotazione della turbina stessa. Gli operatori possono utilizzare l'HMI per regolare la posizione di saracinesche o valvole che controllano il flusso d'acqua, a seconda della richiesta di energia e della disponibilità di acqua. Gli indicatori visivi di stato sulla scheda mostrano lo stato attuale della turbina, compresi eventuali problemi come problemi meccanici con le pale della turbina o problemi con i meccanismi di controllo del flusso dell'acqua. Ciò consente un funzionamento efficiente dell’impianto idroelettrico, massimizzando la produzione di energia e salvaguardando le apparecchiature.
  • Impianti eolici: Mentre le turbine eoliche dispongono di propri sistemi di controllo dedicati, il DS3800HDDL può essere integrato nei parchi eolici per scopi di monitoraggio e gestione generali. Può ricevere dati da sensori di velocità del vento, sensori di passo delle pale delle turbine e sensori di uscita del generatore. Gli operatori possono utilizzare l'interfaccia per visualizzare le prestazioni collettive di più turbine eoliche nel parco, identificare le unità con prestazioni inferiori e prendere decisioni relative ai programmi di manutenzione o alle regolazioni della potenza erogata. Ad esempio, se una particolare turbina mostra segni di vibrazioni anomale o di potenza ridotta, le indicazioni di stato sul DS3800HDDL possono avvisare gli operatori, che possono quindi inviare squadre di manutenzione o regolare a distanza i parametri operativi della turbina, se possibile.
  • Centrali solari: Negli impianti di energia solare, il DS3800HDDL può far parte dell'infrastruttura di controllo e monitoraggio per inverter e altri componenti di bilanciamento del sistema. Può visualizzare informazioni relative alle prestazioni dei pannelli solari, come la quantità di luce solare ricevuta, l'efficienza della conversione di potenza da parte degli inverter ed eventuali guasti o problemi con i collegamenti elettrici. Gli operatori possono utilizzare queste informazioni per ottimizzare il funzionamento dell'impianto, ad esempio, identificando e sostituendo i pannelli difettosi o regolando le impostazioni degli inverter per migliorare la potenza erogata durante i diversi orari della giornata o in condizioni meteorologiche variabili.

Produzione industriale

• Produzione automobilistica:
  • Negli impianti di assemblaggio automobilistico, numerosi processi e macchinari automatizzati lavorano insieme. Il DS3800HDDL può essere utilizzato per monitorare e controllare i bracci robotici utilizzati per attività di saldatura, verniciatura e assemblaggio. Si collega a sensori che misurano la posizione, la velocità e la forza dei movimenti robotici. Gli operatori possono visualizzare lo stato di questi robot attraverso gli indicatori visivi sulla scheda e utilizzare l'interfaccia di input per regolare la programmazione o i parametri operativi, se necessario. Ad esempio, se un robot di saldatura non raggiunge la qualità di saldatura desiderata, gli operatori possono controllare i parametri rilevanti sul DS3800HDDL e apportare modifiche alla corrente di saldatura, alla velocità del braccio robotico o ad altri fattori. Può essere utilizzato anche per gestire sistemi di trasporto che trasportano parti tra postazioni di lavoro, garantendo un flusso regolare di materiali ed evitando colli di bottiglia nel processo di produzione.
  • Nella produzione di motori nel settore automobilistico, il DS3800HDDL può assistere nel monitoraggio e nel controllo dei processi di lavorazione dei componenti del motore. Si interfaccia con sensori su fresatrici, torni e altre apparecchiature per monitorare parametri come l'usura degli utensili da taglio, la velocità del mandrino e la temperatura del pezzo. Gli operatori possono utilizzare l'HMI per regolare i parametri di lavorazione per mantenere la precisione e la qualità richieste delle parti del motore, e le funzionalità di allarme possono avvisarli di eventuali problemi che potrebbero compromettere l'integrità dei componenti.
• Produzione chimica:
  • Negli impianti chimici, dove il controllo preciso delle reazioni chimiche e dei parametri di processo è fondamentale, il DS3800HDDL viene utilizzato per monitorare e gestire varie apparecchiature. Ad esempio, può essere utilizzato con reattori in cui le reazioni chimiche avvengono in condizioni specifiche di temperatura, pressione e composizione chimica. Si collega con sensori di temperatura, sensori di pressione e analizzatori chimici all'interno del reattore. Gli operatori possono osservare lo stato della reazione in tempo reale attraverso il display sulla scheda e regolare parametri come velocità di riscaldamento o raffreddamento, velocità di alimentazione dei reagenti o velocità dell'agitatore per mantenere le condizioni di reazione desiderate. In caso di condizioni anomale, come un improvviso aumento della pressione o una deviazione dall'intervallo di temperatura target, le funzioni di indicazione di allarme e guasto avvisano gli operatori, che possono quindi intraprendere l'arresto di emergenza appropriato o azioni correttive.
  • Può essere utilizzato anche per controllare e monitorare pompe, valvole e scambiatori di calore nel processo di produzione chimica. Interfacciandosi con i sensori presenti su questi componenti, gli operatori possono gestire il flusso di sostanze chimiche, controllare il trasferimento di calore e garantire il corretto funzionamento dell'intero sistema di processo. Il pulsante di ripristino può essere utile per riportare l'apparecchiatura online dopo una breve interruzione o un problema risolto.
• Produzione di alimenti e bevande:
  • Negli impianti di lavorazione di alimenti e bevande, il DS3800HDDL viene utilizzato per supervisionare operazioni come miscelazione, pastorizzazione, riempimento e confezionamento. Ad esempio, in un serbatoio di miscelazione, può connettersi a sensori che misurano i livelli degli ingredienti, la temperatura e la velocità di miscelazione. Gli operatori possono utilizzare l'HMI per regolare i parametri di miscelazione per garantire la corretta formulazione del prodotto. Nei sistemi di pastorizzazione, si interfaccia con sensori di temperatura per monitorare e controllare il processo di riscaldamento per soddisfare i requisiti di sicurezza alimentare. Gli indicatori visivi di stato sulla scheda mostrano lo stato attuale di ciascun processo e qualsiasi allarme può avvisare gli operatori di problemi come deviazioni di temperatura che potrebbero influire sulla qualità del prodotto. Durante le operazioni di confezionamento, può essere utilizzato per gestire la velocità del trasportatore, i livelli di riempimento e il funzionamento dei macchinari per l'imballaggio, garantendo una produzione regolare ed efficiente.

Industria del petrolio e del gas

• Operazioni upstream (perforazione ed estrazione):
  • Gli impianti di perforazione onshore e offshore si affidano a sistemi complessi che necessitano di monitoraggio e controllo continui. Il DS3800HDDL può essere utilizzato per gestire e visualizzare le informazioni relative al processo di perforazione. Si interfaccia con sensori che misurano parametri come la pressione della punta di perforazione, la coppia sulla batteria di perforazione e la velocità di circolazione del fango. Gli operatori possono visualizzare lo stato dell'operazione di perforazione attraverso gli indicatori visivi e utilizzare l'interfaccia di input per regolare i parametri di perforazione, come la velocità di rotazione della punta di perforazione o la pressione del fango di perforazione. In caso di condizioni anomale, come una coppia eccessiva o un blocco nella circolazione del fango, le funzioni di allarme avvisano gli operatori, che possono quindi intraprendere azioni correttive per evitare danni alle apparecchiature e garantire la sicurezza dell'operazione di perforazione.
  • Nelle operazioni di estrazione di petrolio e gas, può essere utilizzato per monitorare le condizioni della testa pozzo, comprese la pressione e le portate di petrolio e gas. Collegandosi con i sensori alla testa del pozzo, gli operatori possono tenere traccia dei livelli di produzione e identificare rapidamente eventuali cambiamenti o problemi, come un calo della produzione o un improvviso aumento della pressione che potrebbe indicare un problema con il giacimento o l'infrastruttura del pozzo. Il DS3800HDDL aiuta a prendere decisioni riguardanti gli adeguamenti ai processi di produzione o l'avvio di attività di manutenzione.
• Operazioni midstream (trasporto e stoccaggio):
  • Nei sistemi di tubazioni utilizzati per il trasporto di petrolio e gas, il DS3800HDDL è utile per monitorare e controllare le stazioni di compressione e i sistemi di valvole lungo la pipeline. Si collega a sensori che misurano la pressione della tubazione, le portate e le prestazioni del compressore. Gli operatori possono utilizzare l'HMI per regolare le impostazioni del compressore per mantenere la pressione richiesta per un trasporto efficiente dei fluidi e controllare le posizioni delle valvole per regolare il flusso. Le funzionalità di indicazione dello stato mostrano lo stato attuale della tubazione e dei suoi componenti e qualsiasi allarme può avvisare gli operatori di potenziali perdite, cadute di pressione o altri problemi che richiedono attenzione immediata.
  • Negli impianti di stoccaggio come i serbatoi di petrolio e le caverne di stoccaggio del gas, il DS3800HDDL viene utilizzato per monitorare parametri come i livelli dei serbatoi, la pressione all'interno delle unità di stoccaggio e l'integrità dell'infrastruttura di stoccaggio. Gli operatori possono utilizzare il display visivo per tenere traccia del volume immagazzinato di petrolio e gas e intraprendere azioni appropriate per prevenire il riempimento eccessivo o insufficiente, nonché per affrontare eventuali problemi di sicurezza relativi a variazioni di pressione o problemi strutturali.
• Operazioni downstream (raffinazione e petrolchimica):
  • Nelle raffinerie, il DS3800HDDL viene utilizzato per monitorare e controllare varie unità di processo come colonne di distillazione, unità di cracking e sistemi di miscelazione. Si interfaccia con sensori che misurano le proprietà delle materie prime, le temperature di processo e la qualità del prodotto. Gli operatori possono visualizzare lo stato in tempo reale di queste unità attraverso il display della scheda e utilizzare l'interfaccia di input per apportare modifiche per ottimizzare il processo di raffinazione. Ad esempio, in una colonna di distillazione, possono modificare le impostazioni di temperatura e pressione per ottenere le frazioni desiderate di prodotti petroliferi. Le funzionalità di indicazione di allarme e stato avvisano di eventuali deviazioni dalle normali condizioni operative, consentendo azioni correttive tempestive per mantenere la qualità del prodotto e l'efficienza del processo.
  • Negli impianti petrolchimici svolge un ruolo simile nella supervisione dei processi chimici per la produzione di plastica, fertilizzanti e altri prodotti petrolchimici. Si collega ai sensori presenti su reattori, scambiatori di calore e unità di separazione, consentendo agli operatori di gestire le condizioni di reazione, il trasferimento di calore e i processi di separazione dei prodotti. Il DS3800HDDL aiuta a garantire la produzione costante di prodotti petrolchimici di alta qualità rispettando al contempo le normative ambientali e di sicurezza.

Gestione degli edifici e infrastrutture

• Edifici commerciali:
  • Negli edifici commerciali di grandi dimensioni, il DS3800HDDL può essere utilizzato come parte del sistema di gestione dell'edificio per controllare e monitorare i sistemi di riscaldamento, ventilazione e condizionamento dell'aria (HVAC), i sistemi di illuminazione e i sistemi di ascensore. Per i sistemi HVAC, si interfaccia con sensori di temperatura, sensori di umidità e sensori di flusso d'aria per gestire il clima interno. Gli operatori possono regolare i setpoint della temperatura, la velocità della ventola e altri parametri tramite l'HMI per garantire il comfort degli occupanti e l'efficienza energetica. Nei sistemi di illuminazione, può controllare lo stato di accensione/spegnimento e i livelli di attenuazione delle luci in base all'occupazione e alle condizioni di luce diurna. Per i sistemi di ascensori, può visualizzare lo stato di ciascuna cabina dell'ascensore, inclusa la sua posizione, velocità ed eventuali condizioni di guasto, consentendo al personale di manutenzione dell'edificio di rispondere rapidamente ai problemi e garantire un trasporto verticale regolare per gli occupanti.
  • Può anche essere integrato con sistemi di sicurezza, come sistemi di controllo degli accessi e di sorveglianza, per fornire un'interfaccia centralizzata per il monitoraggio e la gestione della sicurezza degli edifici. Gli operatori possono visualizzare lo stato di porte, telecamere e sistemi di allarme e intraprendere le azioni appropriate in caso di violazioni della sicurezza o emergenze.
• Parchi industriali e infrastrutture:
  • Nei parchi industriali, il DS3800HDDL può essere utilizzato per gestire e monitorare i sistemi di utilità condivisa come la distribuzione di elettricità, l'approvvigionamento idrico e la generazione di vapore. Si collega a sensori che misurano il consumo energetico, la portata dell'acqua e la pressione del vapore in diverse parti del parco industriale. Gli operatori possono utilizzare l'HMI per bilanciare la distribuzione delle risorse, regolare i livelli di produzione dei sistemi di utilità e affrontare eventuali problemi relativi a carenze o eccedenze. Può anche essere utilizzato per coordinare i sistemi di trasporto all'interno del parco, come il controllo dei semafori per camion e carrelli elevatori per migliorare la logistica e la sicurezza.
  • Nei progetti infrastrutturali come impianti di trattamento delle acque reflue, sistemi di approvvigionamento idrico e reti di distribuzione elettrica, il DS3800HDDL è prezioso per monitorare e controllare il funzionamento di vari componenti. Per gli impianti di trattamento delle acque reflue, può interfacciarsi con sensori che misurano i parametri di qualità dell'acqua, le portate attraverso le diverse fasi di trattamento e le prestazioni delle apparecchiature di trattamento. Gli operatori possono utilizzare il display visivo per regolare i processi di trattamento, garantire il rispetto delle normative ambientali e mantenere il corretto funzionamento dell'impianto. Allo stesso modo, nei sistemi di approvvigionamento idrico, può aiutare a gestire le stazioni di pompaggio, i livelli dei serbatoi e le valvole di distribuzione dell'acqua, mentre nelle reti di distribuzione elettrica può essere utilizzato per monitorare trasformatori, interruttori automatici e flusso di corrente per garantire una fornitura elettrica affidabile.

Personalizzazione:DS3800HDDL

• • Personalizzazione della logica di controllo: A seconda delle esigenze operative specifiche di un particolare processo industriale, il firmware del DS3800HDDL può essere personalizzato per implementare logiche di controllo specifiche. Ad esempio, in un impianto di produzione chimica in cui una particolare reazione richiede un controllo preciso della temperatura e della pressione in base alle proprietà dei reagenti e del prodotto desiderato, il firmware può essere programmato per incorporare algoritmi personalizzati per la regolazione delle velocità di riscaldamento e raffreddamento del reattore, nonché la regolazione della pressione all'interno del recipiente. In un impianto eolico, il firmware potrebbe essere modificato per gestire dati specifici sulla velocità e direzione del vento in modo da ottimizzare il controllo del passo delle pale della turbina eolica per la massima generazione di energia in diverse condizioni meteorologiche.
  • Personalizzazione dell'elaborazione dei dati e dell'analisi: Il firmware può essere migliorato per eseguire attività di elaborazione e analisi dei dati personalizzate. In un impianto di produzione di energia, se è necessario calcolare e monitorare parametri prestazionali specifici come l'efficienza complessiva di una turbina in base a più input di sensori (come temperatura, pressione e portata), il firmware può essere personalizzato per eseguire questi calcoli in tempo reale. Potrebbe anche essere configurato per analizzare le tendenze dei dati dei sensori nel tempo, ad esempio, rilevando il graduale degrado delle prestazioni di un pannello solare in una centrale solare analizzando la potenza storica e i dati di temperatura. Questa analisi personalizzata dei dati può quindi essere presentata agli operatori attraverso l'interfaccia uomo-macchina (HMI) in modo significativo, aiutandoli a prendere decisioni informate sulla manutenzione e sul funzionamento.
  • Personalizzazione del protocollo di comunicazione: Negli ambienti industriali in cui è necessario che interagiscano più sistemi con protocolli di comunicazione diversi, il firmware del DS3800HDDL può essere adattato per supportare protocolli aggiuntivi o specializzati. Ad esempio, se un impianto dispone di apparecchiature preesistenti che utilizzano un protocollo di comunicazione seriale precedente, il firmware può essere aggiornato per incorporare il supporto per tale protocollo e consentire uno scambio dati continuo tra il DS3800HDDL e i dispositivi preesistenti. Allo stesso modo, in una moderna configurazione industriale che richiede l’integrazione con sistemi di monitoraggio basati su cloud, il firmware può essere personalizzato per utilizzare specifici protocolli Internet of Things (IoT) per inviare dati al cloud e ricevere comandi da posizioni remote.
  • Personalizzazione delle funzionalità di sicurezza: Data la crescente importanza della sicurezza informatica nelle applicazioni industriali, il firmware può essere personalizzato per includere funzionalità di sicurezza avanzate. È possibile implementare algoritmi di crittografia personalizzati per proteggere i dati trasmessi tra il DS3800HDDL e altri componenti del sistema, soprattutto quando si tratta di informazioni sensibili come i comandi di controllo per infrastrutture critiche come centrali elettriche o raffinerie di petrolio. I meccanismi di autenticazione possono essere rafforzati per garantire che solo il personale autorizzato possa accedere e modificare le impostazioni sulla scheda. Ad esempio, l'autenticazione a più fattori può essere integrata nel firmware per impedire l'accesso non autorizzato all'HMI, riducendo il rischio di attacchi dannosi che potrebbero interrompere il funzionamento del processo industriale.
• Personalizzazione dell'interfaccia utente e della visualizzazione dei dati:
  • Dashboard personalizzate: Gli operatori hanno spesso preferenze specifiche riguardo alle informazioni che necessitano di vedere a colpo d'occhio in base alle loro funzioni lavorative e alla natura del processo industriale. La programmazione personalizzata può creare dashboard personalizzati sull'HMI del DS3800HDDL. In uno stabilimento di produzione di alimenti e bevande, ad esempio, il dashboard potrebbe essere personalizzato per visualizzare i parametri chiave relativi alla qualità del prodotto, come la temperatura e la velocità di miscelazione in specifiche fasi di lavorazione, insieme ad eventuali allarmi relativi alla conformità alla sicurezza alimentare. In uno stabilimento di assemblaggio automobilistico, il dashboard potrebbe concentrarsi sullo stato dei bracci robotici, dei sistemi di trasporto e sulle metriche di controllo qualità per i componenti assemblati. Questi dashboard personalizzati possono migliorare l'efficienza del monitoraggio e del processo decisionale degli operatori presentando le informazioni più rilevanti in modo chiaro e organizzato.
  • Personalizzazione della registrazione dei dati e dei report: Il dispositivo può essere configurato per registrare dati specifici utili per la manutenzione e l'analisi delle prestazioni di una particolare applicazione. In una centrale idroelettrica, se è importante monitorare le prestazioni a lungo termine delle turbine idrauliche in diverse condizioni di flusso dell'acqua, la funzionalità di registrazione dei dati può essere personalizzata per registrare informazioni dettagliate relative alla velocità della turbina, al livello dell'acqua e alla potenza erogata per periodi estesi . Da questi dati registrati possono quindi essere generati report personalizzati per fornire approfondimenti agli operatori e ai team di manutenzione, aiutandoli a identificare le tendenze, pianificare la manutenzione preventiva e ottimizzare il funzionamento dell'impianto. In uno stabilimento chimico, i report potrebbero essere personalizzati per mostrare la correlazione tra le velocità di alimentazione dei reagenti e i parametri di qualità del prodotto, consentendo agli ingegneri di processo di ottimizzare il processo di produzione.

Personalizzazione dell'hardware

• Configurazione di ingressi/uscite:
  • Adattamento dell'ingresso di alimentazione: A seconda della fonte di alimentazione disponibile nell'impianto industriale, le connessioni di ingresso del DS3800HDDL possono essere personalizzate. Se l'impianto ha una tensione di alimentazione o una corrente nominale non standard, è possibile aggiungere ulteriori moduli di condizionamento dell'alimentazione per garantire che il dispositivo riceva la potenza adeguata. Ad esempio, in un piccolo impianto industriale alimentato da una fonte di energia rinnovabile come un pannello solare con una tensione di uscita CC fluttuante, è possibile integrare un convertitore CC-CC personalizzato o un regolatore di potenza per soddisfare i requisiti di ingresso della scheda di controllo. In un impianto di perforazione offshore con una specifica configurazione di generazione di energia soggetta a variazioni di tensione e frequenza, la potenza in ingresso al DS3800HDDL può essere regolata per gestire queste irregolarità.
  • Personalizzazione dell'interfaccia di output: Sul lato uscita è possibile personalizzare i collegamenti ad altri componenti del sistema di controllo industriale, come attuatori (valvole, azionamenti a velocità variabile, ecc.) o altre schede di controllo. Se gli attuatori hanno requisiti specifici di tensione o corrente diversi dalle capacità di uscita predefinite del DS3800HDDL, è possibile realizzare connettori o disposizioni di cablaggio personalizzate. Inoltre, se è necessario interfacciarsi con dispositivi di monitoraggio o protezione aggiuntivi (come sensori di temperatura o sensori di vibrazione aggiuntivi), i terminali di uscita possono essere modificati o espansi per accogliere queste connessioni. In uno stabilimento di produzione in cui sono installati sensori di vibrazione aggiuntivi su macchinari critici per un monitoraggio avanzato delle condizioni, l'interfaccia di uscita del DS3800HDDL può essere personalizzata per integrare ed elaborare i dati provenienti da questi nuovi sensori.
• Moduli aggiuntivi:
  • Moduli di monitoraggio avanzati: Per migliorare le capacità di diagnostica e monitoraggio, è possibile aggiungere moduli sensore aggiuntivi. Ad esempio, i sensori di temperatura ad alta precisione possono essere collegati a componenti chiave del sistema industriale che non sono già coperti dalla suite di sensori standard. È inoltre possibile integrare sensori di vibrazione per rilevare eventuali anomalie meccaniche in apparecchiature come turbine, pompe o motori. In una centrale elettrica, è possibile aggiungere ulteriori sensori di analisi del gas alla configurazione DS3800HDDL per monitorare le emissioni o la qualità della combustione in tempo reale. Questi dati aggiuntivi del sensore possono quindi essere elaborati dal DS3800HDDL e utilizzati per un monitoraggio delle condizioni più completo e un avviso tempestivo di potenziali guasti.
  • Moduli di espansione della comunicazione: Se il sistema industriale dispone di un'infrastruttura di comunicazione legacy o specializzata con cui il DS3800HDDL deve interfacciarsi, è possibile aggiungere moduli di espansione di comunicazione personalizzati. Ciò potrebbe comportare l’integrazione di moduli per supportare i vecchi protocolli di comunicazione seriale ancora in uso in alcune strutture o l’aggiunta di funzionalità di comunicazione wireless per il monitoraggio remoto in aree difficili da raggiungere dell’impianto o per l’integrazione con squadre di manutenzione mobili. In un grande parco industriale distribuito su una vasta area, è possibile aggiungere moduli di comunicazione wireless al DS3800HDDL per consentire agli operatori di monitorare in remoto lo stato di diversi sistemi e comunicare con la scheda da una sala di controllo centrale o durante le ispezioni in loco.

Personalizzazione in base ai requisiti ambientali

• Involucro e protezione:
  • Adattamento ad ambienti difficili: In ambienti industriali particolarmente difficili, come quelli con livelli elevati di polvere, umidità, temperature estreme o esposizione chimica, l'involucro fisico del DS3800HDDL può essere personalizzato. È possibile aggiungere rivestimenti, guarnizioni e sigilli speciali per migliorare la protezione contro la corrosione, l'ingresso di polvere e l'umidità. Ad esempio, in un impianto di lavorazione chimica dove esiste il rischio di spruzzi e fumi chimici, la custodia può essere realizzata con materiali resistenti alla corrosione chimica e sigillata per impedire che eventuali sostanze nocive raggiungano i componenti interni del pannello di controllo. In una centrale solare termica nel deserto, dove le tempeste di polvere sono comuni, l'involucro può essere progettato con funzionalità avanzate di protezione dalla polvere per mantenere il corretto funzionamento del DS3800HDDL.
  • Personalizzazione della gestione termica: A seconda delle condizioni di temperatura ambiente dell'ambiente industriale, è possibile incorporare soluzioni personalizzate di gestione termica. In una struttura situata in un clima caldo dove la scheda di controllo potrebbe essere esposta a temperature elevate per periodi prolungati, è possibile integrare nell'involucro ulteriori dissipatori di calore, ventole di raffreddamento o anche sistemi di raffreddamento a liquido (se applicabile) per mantenere il dispositivo all'interno della sua intervallo di temperatura operativa ottimale. In una centrale elettrica con climi freddi, è possibile aggiungere elementi riscaldanti o isolamento per garantire che il DS3800HDDL si avvii e funzioni in modo affidabile anche a temperature gelide.

Personalizzazione per standard e regolamenti di settore specifici

• Personalizzazione della conformità:
  • Requisiti delle centrali nucleari: Nelle centrali nucleari, che hanno standard normativi e di sicurezza estremamente severi, il DS3800HDDL può essere personalizzato per soddisfare queste esigenze specifiche. Ciò potrebbe comportare l’utilizzo di materiali e componenti resistenti alle radiazioni, sottoposti a test specializzati e processi di certificazione per garantire l’affidabilità in condizioni nucleari e l’implementazione di funzionalità ridondanti o di sicurezza per soddisfare gli elevati requisiti di sicurezza del settore. In una nave navale a propulsione nucleare, ad esempio, il pannello di controllo dovrebbe soddisfare rigorosi standard di sicurezza e prestazioni per garantire il funzionamento sicuro dei sistemi della nave che si basano sul DS3800HDDL per il monitoraggio e il controllo.
  • Standard aerospaziali e aeronautici: Nelle applicazioni aerospaziali, esistono normative specifiche riguardanti la tolleranza alle vibrazioni, la compatibilità elettromagnetica (EMC) e l'affidabilità a causa della natura critica delle operazioni degli aeromobili. Il DS3800HDDL può essere personalizzato per soddisfare questi requisiti. Ad esempio, potrebbe essere necessario modificarlo per avere funzionalità avanzate di isolamento dalle vibrazioni e una migliore protezione contro le interferenze elettromagnetiche per garantire un funzionamento affidabile durante il volo. In un processo di produzione di motori aeronautici, la scheda di controllo dovrebbe rispettare rigorosi standard aeronautici in termini di qualità e prestazioni per garantire la sicurezza e l'efficienza dei motori e dei sistemi associati che interagiscono con il DS3800HDDL.

Supporto e servizi: DS3800HDDL

Il nostro team di assistenza e supporto tecnico del prodotto è disponibile per assisterti in caso di problemi o domande riguardanti l'Altro prodotto. Il nostro team è altamente competente ed esperto nella risoluzione dei problemi e nella risoluzione di problemi tecnici e ci impegniamo a fornirti il ​​massimo livello di servizio clienti.

Offriamo una varietà di opzioni di supporto, incluso supporto telefonico, supporto e-mail e supporto tramite chat online. Il nostro supporto telefonico è disponibile dal lunedì al venerdì dalle 8:00 alle 17:00 EST, mentre il nostro supporto via email e chat online è disponibile 24 ore su 24, 7 giorni su 7.

Oltre al supporto tecnico, offriamo anche una gamma di servizi per aiutarti a ottenere il massimo dal tuo Altro prodotto. Questi servizi includono assistenza per l'installazione, formazione sui prodotti e servizi di manutenzione e riparazione. Il nostro team di esperti può aiutarti in qualsiasi aspetto, dalla configurazione del tuo prodotto alla risoluzione di eventuali problemi che potrebbero sorgere.
