General Electric DS3800HIMA Interfaccia ausiliaria Opzioni personalizzabili

Descrizione del prodotto:DS3800HIMA

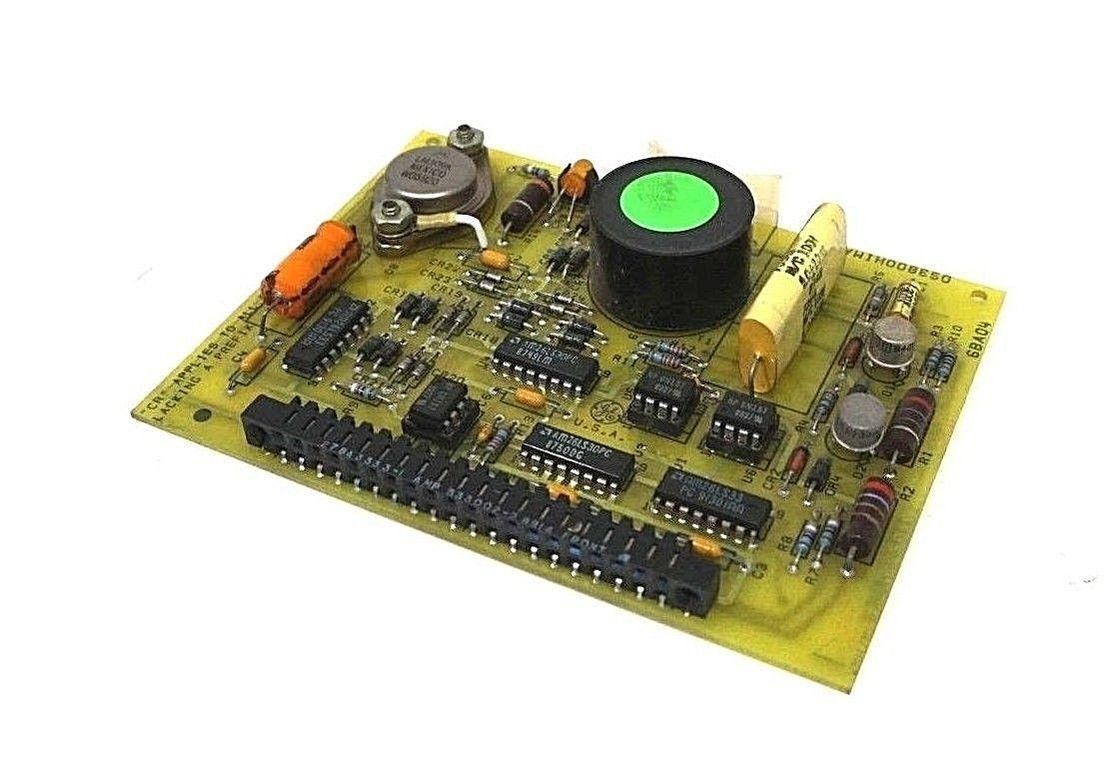

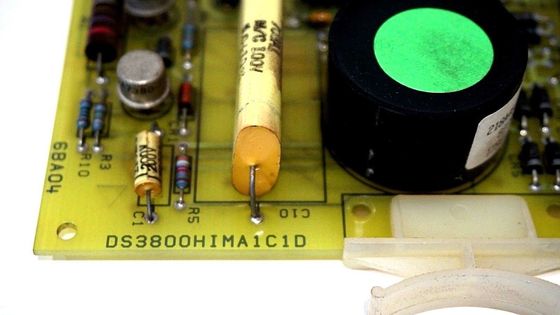

• Layout e componenti della scheda: DS3800HIMA presenta un layout del circuito stampato ben strutturato che ospita una vasta gamma di componenti elettronici. Questi componenti sono accuratamente selezionati e posizionati per ottimizzare la funzionalità e le prestazioni della scheda. Incorpora più circuiti integrati, ciascuno dei quali svolge funzioni specifiche nell'ambito delle attività di isolamento ed elaborazione del segnale. Ad esempio, include il DIP HP69137, che probabilmente svolge un ruolo nella gestione di alcuni aspetti dell'amplificazione del segnale o delle operazioni logiche. Il ricevitore/trasmettitore a doppia linea differenziale DIP AM26LS30 e il ricevitore a linea differenziale quadrupla AM26LS33 sono importanti per ricevere e trasmettere segnali differenziali, garantendo un trasferimento accurato del segnale mantenendo l'isolamento tra le diverse sezioni elettriche.

• Progettazione Meccanica e Montaggio: La scheda è progettata con caratteristiche meccaniche che ne facilitano l'installazione e l'integrazione all'interno del contenitore o del rack del sistema di controllo industriale. Probabilmente presenta fori o fessure di montaggio lungo i bordi per consentire un fissaggio sicuro alla struttura di montaggio appropriata. La struttura complessiva è robusta per resistere alle sollecitazioni meccaniche e alle vibrazioni comuni negli ambienti industriali. Ciò garantisce che DS3800HIMA rimanga saldamente in posizione durante il funzionamento, mantenendo collegamenti elettrici affidabili con altri componenti e riducendo al minimo il rischio di collegamenti allentati o danni ai componenti dovuti al movimento.

Panoramica funzionale

• Funzione di isolamento: La funzione principale del DS3800HIMA è fornire isolamento elettrico tra le diverse parti del sistema di controllo. Nelle applicazioni industriali, in particolare quelle che coinvolgono turbine a gas e a vapore, esistono più sottosistemi elettrici che devono funzionare in modo indipendente pur comunicando tra loro. La scheda di isolamento impedisce la diffusione di rumore elettrico, anelli di terra e potenziali guasti elettrici tra questi sottosistemi. Ad esempio, può isolare i segnali di controllo dei sistemi di iniezione del carburante da quelli dei sensori di monitoraggio della turbina, garantendo che eventuali disturbi elettrici in un'area non influiscano sul corretto funzionamento dell'altra. Questo isolamento si ottiene attraverso una combinazione di componenti come trasformatori, optoaccoppiatori (se presenti) e layout di circuiti attentamente progettati che creano domini elettrici separati con un accoppiamento elettrico minimo tra di loro.
• Condizionamento e trasferimento del segnale: Oltre all'isolamento, DS3800HIMA partecipa anche al condizionamento e al trasferimento del segnale. Accetta vari tipi di segnali in ingresso, che potrebbero includere segnali analogici o digitali provenienti da sensori che misurano parametri come temperatura, pressione o velocità di rotazione della turbina. Questi segnali di ingresso vengono quindi elaborati e condizionati secondo necessità. Per i segnali analogici, potrebbe regolare i livelli di tensione, filtrare il rumore o amplificare i segnali deboli per renderli adatti all'ulteriore elaborazione da parte di altri componenti nel sistema di controllo. Vengono inoltre gestiti i segnali digitali per garantire livelli logici adeguati e una trasmissione accurata tra diverse sezioni isolate. La scheda utilizza i propri circuiti integrati e altri componenti per eseguire queste attività di condizionamento del segnale in modo efficace, mantenendo l'integrità dei segnali mentre attraversano le barriere di isolamento.
• Gestione e protezione dell'energia: Il transistor LM309K e altri componenti di alimentazione correlati sulla scheda svolgono un ruolo cruciale nella gestione dell'alimentazione. Regolano la tensione fornita alle diverse parti della scheda, garantendo che ciascun componente riceva l'alimentazione adeguata e stabile. La funzione di protezione da sovraccarico termico del regolatore aiuta a proteggere la scheda da danni dovuti a un consumo energetico eccessivo o a una generazione anomala di calore. Ciò è particolarmente importante negli ambienti industriali in cui le fluttuazioni di potenza e le elevate temperature ambientali possono comportare rischi per il funzionamento affidabile dei componenti elettronici. Mantenendo condizioni di alimentazione stabili e proteggendo dal surriscaldamento, DS3800HIMA contribuisce alla longevità complessiva e alle prestazioni affidabili del sistema di controllo.

Ruolo nei sistemi industriali

• Controllo di turbine a gas e a vapore: Nel contesto dei sistemi Speedtronic/Mark IV di GE per turbine a gas e a vapore, il DS3800HIMA è un elemento essenziale. È coinvolto in molteplici aspetti del controllo della turbina, inclusa la regolazione dell'aria, del carburante e delle emissioni. Per il controllo dell'aria, aiuta a gestire i segnali relativi all'aspirazione dell'aria comburente, garantendo che alla camera di combustione venga fornita la corretta quantità di aria in base alle condizioni di funzionamento della turbina. Nel controllo del carburante, isola e condiziona i segnali che determinano la velocità di iniezione del carburante, consentendo un controllo preciso del flusso di carburante per ottimizzare l'efficienza della combustione e la potenza erogata. Quando si tratta di controllo delle emissioni, elabora i segnali provenienti dai sensori che monitorano i parametri dei gas di scarico e partecipa ai meccanismi di controllo che mirano a ridurre al minimo le emissioni nocive mantenendo le prestazioni della turbina.

Considerazioni ambientali e operative

• Tolleranza alla temperatura e all'umidità: DS3800HIMA è progettato per funzionare entro un intervallo di temperatura specifico, in genere compreso tra -20°C e +60°C, comune per i componenti di controllo industriale utilizzati in ambienti in cui le variazioni di temperatura possono essere significative. Questa ampia tolleranza alla temperatura gli consente di funzionare in modo affidabile sia in situazioni di avvio a freddo, come nelle centrali elettriche all'aperto durante l'inverno, sia in condizioni di funzionamento calde vicino ad apparecchiature di generazione di calore in impianti industriali. Può anche gestire una gamma relativamente ampia di livelli di umidità, solitamente entro l'intervallo senza condensa tipico degli ambienti industriali, garantendo che l'umidità nell'aria non causi cortocircuiti elettrici o corrosione dei componenti interni.
• Compatibilità elettromagnetica (EMC): Per funzionare efficacemente negli ambienti industriali elettricamente rumorosi in cui si trovano le turbine, il DS3800HIMA ha buone proprietà di compatibilità elettromagnetica. È progettato per resistere alle interferenze dei campi elettromagnetici esterni generati da altre apparecchiature elettriche, come motori, generatori e trasformatori. Allo stesso tempo, riduce al minimo le proprie emissioni elettromagnetiche per prevenire interferenze con altri componenti del sistema di controllo. Ciò si ottiene attraverso un'adeguata schermatura dei componenti, un'attenta progettazione dei circuiti e l'uso di componenti con buone caratteristiche EMC, garantendo un'elaborazione e una comunicazione stabile del segnale anche in presenza di forti disturbi elettromagnetici.

Caratteristiche:DS3800HIMA

• Elevata capacità di isolamento: Fornisce un robusto isolamento elettrico tra le diverse sezioni elettriche del sistema di controllo industriale. Questo isolamento è progettato per resistere a differenze di tensione significative e impedire la propagazione di rumore elettrico, transitori e anelli di terra tra i sottosistemi. Ad esempio, può isolare efficacemente i circuiti di controllo per il funzionamento della turbina da quelli relativi alle funzioni di monitoraggio e diagnostica, garantendo che eventuali disturbi elettrici in un'area non interferiscano con l'altra. La capacità di isolamento è ottenuta attraverso una combinazione di componenti accuratamente selezionati e topologie di circuiti specifiche, che consentono di mantenere l'integrità del segnale e la stabilità del sistema anche in ambienti industriali elettricamente rumorosi.
• Isolamento per segnali multipli: DS3800HIMA può isolare vari tipi di segnali, inclusi segnali analogici e digitali. Che si tratti dei segnali analogici di basso livello provenienti dai sensori di temperatura sulle pale della turbina o dei segnali logici digitali per il controllo delle valvole di iniezione del carburante, la scheda garantisce che questi segnali siano separati elettricamente secondo necessità. Questa versatilità nella gestione di diversi tipi di segnali lo rende adatto per l'integrazione di più componenti e sottosistemi all'interno del complesso ambiente di controllo delle turbine, dove segnali diversi devono essere gestiti e protetti in modo indipendente.

• Condizionamento ed elaborazione del segnale

• Condizionamento del segnale analogico: Per i segnali di ingresso analogici, offre funzionalità complete di condizionamento del segnale. Può regolare i livelli di tensione dei segnali in ingresso per soddisfare i requisiti dei componenti a valle nel sistema di controllo. Ad esempio, se un sensore di temperatura fornisce un segnale di tensione debole nell'ordine dei millivolt, la scheda può amplificarlo a un livello più adatto, come pochi volt, per un'elaborazione accurata da parte di convertitori analogico-digitali o altri moduli di controllo. Filtra inoltre il rumore elettrico e le interferenze comuni negli ambienti industriali, utilizzando componenti come condensatori e resistori nei circuiti di filtraggio per attenuare i segnali e rimuovere il rumore ad alta frequenza, garantendo che i segnali analogici condizionati rappresentino accuratamente i parametri fisici misurati.
• Gestione del segnale digitale: Quando si tratta di segnali digitali, DS3800HIMA garantisce la corretta conversione del livello logico e l'integrità del segnale. Può ricevere segnali digitali con diversi livelli di tensione e convertirli nei livelli logici appropriati compatibili con i circuiti interni del sistema di controllo. Ciò aiuta nella comunicazione continua tra diversi componenti digitali, come microcontrollori, dispositivi logici programmabili e sensori o attuatori digitali. Inoltre, può eseguire funzioni come buffering e antirimbalzo del segnale per migliorare l'affidabilità della trasmissione del segnale digitale, soprattutto in situazioni in cui potrebbero essere presenti disturbi elettrici o vibrazioni meccaniche che potrebbero causare cambiamenti spuri del segnale.

• Gestione e protezione dell'energia

• Regolazione della potenza stabile: La scheda incorpora componenti di gestione dell'alimentazione, come il transistor LM309K, che funge da affidabile regolatore di tensione. Questo regolatore fornisce un'alimentazione stabile da 5 V a varie parti della scheda, garantendo che i circuiti integrati e gli altri componenti ricevano un'alimentazione costante indipendentemente dalle fluttuazioni nella fonte di alimentazione in ingresso. Con una capacità di corrente in uscita superiore a 1 A, può supportare i requisiti di alimentazione di più componenti contemporaneamente, rendendolo adatto a gestire le esigenze di alimentazione di una scheda di controllo complessa come DS3800HIMA. La funzione di protezione da sovraccarico termico del regolatore costituisce un'ulteriore protezione, riducendo automaticamente la corrente di uscita o spegnendosi in caso di eccessiva generazione di calore per evitare danni ai componenti dovuti al surriscaldamento.
• Meccanismi di protezione dell'alimentazione: Oltre alla regolazione della tensione, il DS3800HIMA dispone di meccanismi di protezione integrati contro sovratensioni e guasti elettrici. Può includere componenti come soppressori di tensioni transitorie o fusibili che possono proteggere la scheda da picchi di tensione improvvisi o flussi di corrente eccessivi. Queste caratteristiche protettive aiutano a salvaguardare i componenti elettronici sensibili sulla scheda dai danni causati da irregolarità dell'alimentazione, che non sono rari nei sistemi di alimentazione industriali. Garantendo l'integrità dell'alimentazione, la scheda può mantenere un funzionamento stabile e ridurre il rischio di guasti imprevisti che potrebbero influire sul controllo della turbina.

• Integrazione e versatilità dei componenti

• Integrazione ricca di componenti: È dotato di una vasta gamma di circuiti integrati, tra cui il DIP HP69137, il ricevitore/trasmettitore a doppia linea differenziale AM26LS30 DIP e il ricevitore a linea differenziale quadrupla AM26LS33. Questi circuiti integrati lavorano insieme per eseguire varie funzioni come l'amplificazione del segnale, l'elaborazione differenziale del segnale e la trasmissione del segnale tra diverse sezioni isolate del sistema. Insieme a questi, la presenza di un trasformatore Bicron 218A4819P2 migliora ulteriormente le capacità di isolamento e svolge un ruolo nel trasferimento del segnale attraverso le barriere di isolamento. La combinazione di questi componenti, insieme a numerosi condensatori, resistori e diodi, consente l'implementazione di complesse funzioni elettriche ed elettroniche su un'unica scheda, consentendole di gestire molteplici aspetti del controllo della turbina e della gestione del segnale.
• Connettività versatile: Il DS3800HIMA è dotato di connettori e interfacce che gli consentono di connettersi con un'ampia gamma di altri componenti nel sistema di controllo della turbina. Può interfacciarsi con sensori che misurano diversi parametri fisici della turbina, come sensori di temperatura, pressione e vibrazioni, attraverso i suoi canali di ingresso. Sul lato di uscita, può comunicare con attuatori come valvole di iniezione del carburante, serrande di controllo del flusso d'aria e altri elementi di controllo per implementare il funzionamento desiderato della turbina. La capacità di connettersi con un insieme così diversificato di componenti lo rende un elemento costitutivo versatile per integrare diverse parti del sistema di controllo e facilitare il funzionamento e la comunicazione senza soluzione di continuità all'interno dell'ambiente di controllo complessivo della turbina.

• Indicazione visiva e monitoraggio

• Indicatore LED: La presenza di un LED color ambra sulla scheda funge da prezioso indicatore visivo. Questo LED può fornire informazioni rapide sullo stato operativo della scheda, come lo stato di accensione, la presenza di una condizione di guasto o avviso o il verificarsi di eventi specifici durante il funzionamento del sistema di controllo della turbina. Ad esempio, potrebbe lampeggiare con una certa frequenza per indicare un'attività di comunicazione in corso o rimanere acceso fisso per segnalare uno stato operativo normale. Tecnici e operatori possono utilizzare questo segnale visivo per valutare rapidamente lo stato di salute del DS3800HIMA e identificare eventuali problemi che richiedono ulteriori indagini o manutenzione, facilitando una risoluzione efficiente dei problemi e riducendo i tempi di inattività.

• Resilienza ambientale

• Ampia tolleranza alla temperatura: La scheda è progettata per funzionare in un intervallo di temperature relativamente ampio, tipicamente da -20°C a +60°C. Questa ampia tolleranza alla temperatura gli consente di funzionare in modo affidabile in vari ambienti industriali, dai freddi siti di generazione di energia all'aperto durante l'inverno agli impianti di produzione caldi e rumorosi o alle centrali elettriche in cui è posizionata la turbina. I componenti e i materiali utilizzati nella sua costruzione sono accuratamente selezionati per mantenere le loro proprietà elettriche e meccaniche in questo intervallo di temperature, riducendo al minimo il rischio di degrado delle prestazioni o guasti dovuti alle variazioni di temperatura.
• Resistenza all'umidità e alla compatibilità elettromagnetica: È in grado di gestire un'ampia gamma di livelli di umidità entro l'intervallo non condensante tipico degli ambienti industriali, garantendo che l'umidità nell'aria non causi cortocircuiti elettrici o corrosione dei componenti interni. Inoltre, DS3800HIMA ha buone proprietà di compatibilità elettromagnetica (EMC). È progettato per resistere alle interferenze elettromagnetiche di altre apparecchiature industriali e per ridurre al minimo le proprie emissioni elettromagnetiche. Ciò gli consente di mantenere stabile l'elaborazione e la comunicazione del segnale in ambienti elettricamente rumorosi dove sono presenti numerosi motori, generatori e altri dispositivi elettrici che generano campi elettromagnetici.

Parametri tecnici:DS3800HIMA

• • Tensione in ingresso: La scheda funziona normalmente entro un intervallo specifico di tensioni di ingresso. Normalmente, può accettare una tensione in ingresso CC nell'intervallo, ad esempio, da +15 V a +30 V CC. Questo intervallo di tensione è progettato per essere compatibile con i sistemi di alimentazione comunemente presenti negli ambienti industriali in cui vengono utilizzati i sistemi Speedtronic/Mark IV.
  • Consumo energetico: In condizioni operative normali, il consumo energetico del DS3800HIMA rientra solitamente in un determinato intervallo, a seconda del carico di lavoro e delle funzioni specifiche che sta eseguendo. Potrebbe consumare in media dai 5 ai 15 watt, ma questo può variare in base a fattori quali il numero di segnali elaborati e il livello di attività nei componenti collegati.
• Caratteristiche di isolamento:
  • Tensione di isolamento: Offre un livello significativo di isolamento elettrico tra le diverse sezioni del circuito. La tensione di isolamento nominale può essere di diverse migliaia di volt, spesso nell'intervallo compreso tra 1.500 V e 3.000 V RMS (Root Mean Square), a seconda dei requisiti specifici di progettazione e applicazione. Questa elevata tensione di isolamento garantisce che il rumore elettrico, i transitori e i circuiti di terra siano effettivamente bloccati, salvaguardando l'integrità dei segnali e la stabilità del sistema di controllo.
  • Resistenza all'isolamento: La scheda mantiene un'elevata resistenza di isolamento tra i circuiti isolati, tipicamente nell'ordine dei gigohm (ad esempio, diversi gigohm o più). Ciò aiuta a ridurre al minimo qualsiasi corrente di dispersione tra le sezioni isolate, migliorando ulteriormente l'effetto di isolamento e prevenendo interazioni elettriche indesiderate.
• Livelli e caratteristiche del segnale:
  • Ingressi analogici: Dispone di più canali di ingresso analogici progettati per ricevere segnali dai sensori che misurano vari parametri fisici della turbina. Questi ingressi analogici possono gestire segnali di tensione entro intervalli specifici, come 0 - 5 V CC o 0 - 10 V CC, a seconda della configurazione e dei tipi di sensori collegati. La risoluzione di questi ingressi analogici potrebbe essere di circa 12 bit o superiore, consentendo una misurazione precisa e una differenziazione dei livelli del segnale di ingresso. Ciò consente una rappresentazione accurata dei dati del sensore per l'ulteriore elaborazione all'interno del sistema di controllo.
  • Uscite analogiche: La scheda può anche disporre di più canali di uscita analogici. Questi possono generare segnali di controllo analogici con intervalli di tensione simili agli ingressi, come 0 - 5 V CC o 0 - 10 V CC. L'impedenza di uscita di questi canali è solitamente progettata per soddisfare i requisiti di carico tipici dei sistemi di controllo industriale, garantendo un'invio del segnale stabile e accurato agli attuatori o ad altri dispositivi che si basano sull'ingresso analogico per il funzionamento.
  • Ingressi e uscite digitali: I canali di ingresso digitali sul DS3800HIMA sono configurati per accettare livelli logici standard, spesso seguendo gli standard TTL (Transistor-Transistor Logic) o CMOS (Complementary Metal-Oxide-Semiconductor). Un livello digitale alto potrebbe essere compreso tra 2,4 V e 5 V e un livello digitale basso tra 0 V e 0,8 V. Questi ingressi digitali possono interfacciarsi con dispositivi come interruttori, sensori digitali o indicatori di stato. I canali di uscita digitali, invece, possono fornire segnali binari con livelli logici simili per controllare componenti come relè, elettrovalvole o display digitali.

Specifiche di elaborazione e memoria

• Processore: Sebbene i dettagli specifici sull'esatto modello del processore possano variare, la scheda incorpora funzionalità di elaborazione progettate per gestire le attività relative all'elaborazione del segnale, al controllo dell'isolamento e alla gestione della comunicazione. Il processore ha una frequenza di clock in un intervallo adatto per l'esecuzione tempestiva di queste funzioni, tipicamente nell'intervallo da decine a centinaia di MHz, a seconda dei requisiti specifici di progettazione e applicazione. È in grado di elaborare più segnali di ingresso e di uscita contemporaneamente e di prendere decisioni basate su una logica programmata per garantire il regolare funzionamento dei processi di controllo della turbina.
• Memoria:
  • EEPROM (memoria di sola lettura programmabile cancellabile elettricamente): La scheda può contenere un modulo EEPROM con una certa capacità di memorizzazione, solitamente compresa tra diversi kilobyte e alcuni megabyte. Questa EEPROM viene utilizzata per memorizzare firmware, parametri di configurazione e altri dati critici di cui la scheda ha bisogno per funzionare e mantenere la sua funzionalità nel tempo. La capacità di cancellare e riprogrammare la EEPROM consente la personalizzazione del comportamento della scheda e l'adattamento alle diverse applicazioni di controllo della turbina e ai mutevoli requisiti.
  • Memoria ad accesso casuale (RAM): C'è anche una certa quantità di RAM integrata per l'archiviazione temporanea dei dati durante il funzionamento. La capacità della RAM può variare da pochi kilobyte a decine di megabyte, a seconda del modello. Viene utilizzato dal processore per archiviare e manipolare dati come letture dei sensori, risultati di calcoli intermedi e buffer di comunicazione mentre elabora le informazioni ed esegue attività.

Parametri dell'interfaccia di comunicazione

• Interfacce seriali:
  • Velocità di trasmissione: La scheda supporta una gamma di velocità di trasmissione per le sue interfacce di comunicazione seriale, comunemente utilizzate per la connessione a dispositivi esterni su distanze maggiori o per l'interfacciamento con apparecchiature legacy. In genere può gestire velocità di trasmissione da 9600 bit al secondo (bps) fino a valori più elevati come 115200 bps o anche più, a seconda della configurazione specifica e dei requisiti dei dispositivi collegati.
  • Protocolli: È compatibile con vari protocolli di comunicazione seriale come RS232, RS485 o altri protocolli standard del settore a seconda delle esigenze dell'applicazione. RS232 viene spesso utilizzato per la comunicazione punto a punto a breve distanza con dispositivi come interfacce operatore locali o strumenti diagnostici. RS485, d'altro canto, consente la comunicazione multi-drop e può supportare più dispositivi collegati sullo stesso bus, rendendolo adatto per configurazioni di controllo industriale distribuito in cui diversi componenti devono comunicare tra loro e con DS3800HIMA.
• Interfacce parallele:
  • Larghezza trasferimento dati: Le interfacce parallele sulla scheda hanno una larghezza di trasferimento dati specifica, che potrebbe essere, ad esempio, 8 bit, 16 bit o un'altra configurazione adatta. Ciò determina la quantità di dati che possono essere trasferiti simultaneamente in un singolo ciclo di clock tra DS3800HIMA e altri componenti collegati, in genere altre schede all'interno dello stesso sistema di controllo. Una larghezza di trasferimento dati più ampia consente velocità di trasferimento dati più elevate quando è necessario scambiare rapidamente grandi quantità di informazioni, come negli scenari di acquisizione dati ad alta velocità o di distribuzione del segnale di controllo.
  • Velocità dell'orologio: Le interfacce parallele funzionano a una determinata velocità di clock, che definisce la frequenza con cui i dati possono essere trasferiti. Questa velocità di clock è solitamente nell'intervallo MHz ed è ottimizzata per un trasferimento dati efficiente e affidabile all'interno del sistema di controllo.

Specifiche ambientali

• Temperatura operativa: Come accennato in precedenza, DS3800HIMA può funzionare in un intervallo di temperature compreso tra -20°C e +60°C. Questa ampia tolleranza alla temperatura è fondamentale per il suo utilizzo in vari ambienti industriali, dai luoghi freddi all'aperto come i siti di produzione di energia nelle regioni più fredde agli impianti di produzione caldi e rumorosi o agli impianti di processo in cui si trova la turbina.
• Umidità: Può funzionare in ambienti con un intervallo di umidità relativa generalmente compreso tra il 5% e il 95% circa (senza condensa). Questa tolleranza all'umidità gli consente di operare in aree con livelli di umidità variabili, cosa comune in molti ambienti industriali in cui potrebbero essere presenti vapore acqueo o condensa a causa di processi o condizioni ambientali. Sono integrate protezioni e caratteristiche di progettazione adeguate per prevenire problemi legati all'umidità come cortocircuiti o corrosione dei componenti interni.
• Compatibilità elettromagnetica (EMC): La scheda soddisfa gli standard EMC pertinenti per garantirne il corretto funzionamento in presenza di interferenze elettromagnetiche provenienti da altre apparecchiature industriali e per ridurre al minimo le proprie emissioni elettromagnetiche che potrebbero influenzare i dispositivi vicini. È progettato per resistere ai campi elettromagnetici generati da motori, trasformatori e altri componenti elettrici comunemente presenti negli ambienti industriali e mantenere l'integrità del segnale e l'affidabilità della comunicazione.

Dimensioni fisiche e montaggio

• Dimensioni della scheda: Le dimensioni fisiche del DS3800HIMA sono generalmente in linea con le dimensioni standard delle schede di controllo industriali. Potrebbe avere una lunghezza compresa tra 8 e 16 pollici, una larghezza tra 6 e 12 pollici e uno spessore tra 1 e 3 pollici, a seconda del design specifico e del fattore di forma. Queste dimensioni sono scelte per adattarsi a armadi o custodie di controllo industriali standard e per consentire un'installazione e un collegamento adeguati con altri componenti.
• Metodo di montaggio: È progettato per essere montato in modo sicuro all'interno dell'alloggiamento o della custodia designata. In genere è dotato di fori o fessure di montaggio lungo i bordi per consentire il fissaggio alle guide o alle staffe di montaggio nell'armadio. Il meccanismo di montaggio è progettato per resistere alle vibrazioni e alle sollecitazioni meccaniche comuni negli ambienti industriali, garantendo che la scheda rimanga saldamente in posizione durante il funzionamento e mantenendo collegamenti elettrici stabili.

Applicazioni:DS3800HIMA

• Controllo dell'iniezione e della combustione del carburante:
  • Nelle centrali elettriche a turbina a gas, il controllo preciso dell’iniezione di carburante è fondamentale per una combustione efficiente e stabile. Il DS3800HIMA svolge un ruolo fondamentale in questo processo ricevendo segnali da sensori che misurano parametri quali pressione del carburante, portata del carburante e temperatura. Condiziona e isola questi segnali analogici per garantire una rappresentazione accurata delle condizioni effettive del carburante. Sulla base di questi input, la scheda può quindi comunicare con gli attuatori del sistema di iniezione del carburante, regolando l'apertura e la chiusura delle valvole del carburante per mantenere il rapporto carburante/aria ottimale per la combustione. Ciò aiuta a massimizzare la potenza erogata riducendo al minimo le emissioni e prevenendo problemi come l'instabilità della combustione o il surriscaldamento.
  • Ad esempio, in una centrale elettrica con turbina a gas a ciclo combinato, il DS3800HIMA potrebbe ricevere segnali da un flussometro che indica la quantità di gas naturale che fluisce nella camera di combustione. Elabora queste informazioni, tenendo conto di eventuali variazioni di pressione o temperatura che potrebbero influenzare la densità del carburante, e invia segnali di controllo precisi alle valvole di iniezione del carburante per garantire una combustione coerente ed efficiente con diversi carichi operativi.
• Controllo della presa d'aria e del compressore:
  • Il comitato è anche coinvolto nel controllo delle sezioni di aspirazione dell'aria e di compressione della turbina a gas. Si interfaccia con sensori che monitorano la temperatura, la pressione e la portata dell'aria in diversi punti del sistema di aspirazione dell'aria. Questi segnali dei sensori vengono isolati e condizionati dal DS3800HIMA prima di essere utilizzati per regolare la posizione delle alette guida di ingresso, delle alette dello statore variabile e di altri componenti nel compressore. Controllando con precisione il flusso e la pressione dell'aria, la scheda aiuta a ottimizzare le prestazioni del compressore, garantendo che fornisca la giusta quantità di aria compressa alla camera di combustione alla pressione e temperatura appropriate.
  • In un impianto con turbina a gas in fase di picco, dove sono comuni rapidi cambiamenti nella domanda di carico, il DS3800HIMA può rispondere rapidamente ai cambiamenti delle condizioni dell'aria e regolare di conseguenza il funzionamento del compressore. Ad esempio, quando la turbina deve aumentare rapidamente la potenza erogata, la scheda può aprire maggiormente le alette di guida di ingresso per consentire più aria nel compressore, consentendo alla turbina di aumentare la velocità di accensione e generare più elettricità in breve tempo.
• Protezione e monitoraggio della turbina:
  • Il DS3800HIMA è essenziale per proteggere la turbina a gas da condizioni operative anomale. Si collega a vari sensori protettivi come sensori di vibrazione sull'albero della turbina, sensori di temperatura sulle pale e sull'involucro della turbina e sensori di pressione nel percorso dei gas di scarico. Quando questi sensori rilevano valori al di fuori dei normali intervalli operativi, la scheda elabora i segnali e può attivare allarmi o avviare procedure di spegnimento. Ad esempio, se un sensore di vibrazione rileva vibrazioni eccessive che potrebbero indicare un problema meccanico come un albero disallineato o una pala danneggiata, il DS3800HIMA può comunicare con il sistema di controllo principale per spegnere immediatamente la turbina ed evitare ulteriori danni.
  • Inoltre, monitora continuamente i parametri prestazionali della turbina durante il normale funzionamento. I segnali provenienti da diversi sensori vengono condizionati e inviati al sistema di controllo per l'analisi, consentendo agli operatori di monitorare le tendenze di parametri come l'efficienza della turbina, la temperatura dei gas di scarico e la potenza erogata. Questi dati sono fondamentali per la manutenzione preventiva, poiché aiutano a identificare tempestivamente potenziali problemi e a pianificare le attività di manutenzione per ottimizzare la durata e la disponibilità della turbina.

Controllo della turbina a vapore

• Ammissione del vapore e controllo delle valvole:
  • Nelle centrali elettriche con turbine a vapore, il DS3800HIMA viene utilizzato per controllare l'ammissione del vapore nella turbina. Raccoglie i segnali dai sensori di temperatura e pressione situati lungo le linee di alimentazione del vapore e nella cassa del vapore. Questi segnali vengono elaborati e isolati dalla scheda per rappresentare accuratamente le condizioni del vapore. Sulla base di queste informazioni, invia segnali di controllo alle valvole di ingresso del vapore per regolare il flusso di vapore nella turbina. Regolando con precisione le aperture delle valvole, la scheda può controllare la velocità e la potenza della turbina, garantendo un funzionamento regolare e un'efficiente conversione dell'energia dal vapore all'energia meccanica.
  • Ad esempio, in una grande turbina a vapore industriale utilizzata in una cartiera, il DS3800HIMA può rispondere ai cambiamenti nella pressione e nella temperatura di fornitura del vapore dovuti alle variazioni nel funzionamento della caldaia. Può quindi regolare le valvole di ingresso del vapore per mantenere una velocità della turbina costante, che è fondamentale per azionare i macchinari per la produzione della carta a una velocità costante.
• Controllo del condensatore e del sistema di scarico:
  • Il consiglio partecipa anche al controllo del condensatore e del sistema di scarico della turbina a vapore. Si interfaccia con sensori che misurano parametri come il vuoto del condensatore, la pressione del vapore di scarico e la temperatura. Questi segnali dei sensori vengono condizionati e utilizzati per controllare componenti come pompe per vuoto, pompe per condensa e valvole del vapore di scarico. Mantenendo il vuoto adeguato nel condensatore e gestendo il flusso del vapore di scarico, DS3800HIMA contribuisce a migliorare l'efficienza complessiva della turbina a vapore riducendo la contropressione e massimizzando il recupero energetico dal vapore.
  • In una centrale elettrica con più turbine a vapore che operano in parallelo, DS3800HIMA può coordinare il funzionamento del condensatore e dei sistemi di scarico per ciascuna turbina per ottimizzare le prestazioni complessive dell'impianto. Ad esempio, può regolare i livelli di vuoto in diversi condensatori in base al carico di ciascuna turbina per garantire che il vapore venga condensato in modo efficiente e riciclato nella caldaia.
• Protezione della turbina a vapore:
  • Similmente alle turbine a gas, il DS3800HIMA è fondamentale per proteggere le turbine a vapore da condizioni non sicure. Riceve segnali da sensori che monitorano aspetti come la vibrazione dell'albero della turbina, la temperatura delle pale e la pressione del vapore all'interno dell'involucro della turbina. Se uno qualsiasi di questi parametri supera i limiti di sicurezza, la scheda può attivare azioni di sicurezza appropriate, come lo spegnimento della turbina o la riduzione del flusso di vapore per evitare danni ai componenti della turbina. Questo meccanismo di protezione aiuta a garantire l'affidabilità e la sicurezza a lungo termine della turbina a vapore in varie applicazioni industriali.

Integrazione con i sistemi di controllo complessivi delle centrali elettriche

• Controllo coordinato con sistemi di generatori:
  • Nelle centrali elettriche in cui le turbine a gas o a vapore sono accoppiate a generatori per produrre elettricità, il DS3800HIMA svolge un ruolo nel coordinare il funzionamento della turbina e del generatore. Può comunicare con il sistema di controllo dell'eccitazione del generatore e altri sistemi di controllo elettrico attraverso le sue interfacce di comunicazione seriale o parallela. Ad esempio, quando la potenza in uscita della turbina cambia a causa di variazioni nella domanda di carico o nell'offerta di carburante, DS3800HIMA può inviare segnali al sistema di controllo dell'eccitazione del generatore per regolare la tensione del generatore e la potenza reattiva in uscita per mantenere stabile l'alimentazione alla rete. Questo controllo coordinato è essenziale per la stabilità della rete e per garantire che la centrale elettrica funzioni entro i parametri elettrici richiesti.
  • In un impianto di cogenerazione di calore ed elettricità (CHP), dove il calore di scarto della turbina viene utilizzato anche per scopi di riscaldamento, DS3800HIMA può funzionare con il sistema di controllo generale dell'impianto per bilanciare la generazione di energia e la produzione di calore. Può regolare il funzionamento della turbina in base alla domanda di elettricità e calore, ottimizzando l'utilizzo energetico complessivo dell'impianto.
• Comunicazione e monitoraggio dei dati nei sistemi di supervisione:
  • La scheda è un componente importante per comunicare i dati sulle prestazioni della turbina al sistema SCADA (Supervisory Control and Data Acquisition) dell'impianto o ad altre piattaforme di monitoraggio. Può inviare a questi sistemi segnali condizionati e isolati che rappresentano vari parametri della turbina, come potenza erogata, efficienza e temperature operative. Gli operatori e il personale di manutenzione possono quindi accedere e analizzare questi dati in remoto per monitorare lo stato delle turbine, identificare le tendenze e prendere decisioni informate sui programmi di manutenzione, sulle regolazioni operative e sull'ottimizzazione delle prestazioni.
  • In una grande centrale elettrica con più turbine, DS3800HIMA consente il monitoraggio e il controllo centralizzati. Ad esempio, un operatore di sala controllo può visualizzare lo stato in tempo reale di tutte le turbine su un unico display, grazie alla comunicazione dati facilitata dalla scheda. Ciò consente il rilevamento rapido di eventuali condizioni anomale nell'intero impianto e consente risposte coordinate per ottimizzare il funzionamento dell'impianto e ridurre al minimo i tempi di fermo.

Applicazioni di processi industriali con integrazione di turbine

• Processo di riscaldamento ed essiccazione:
  • In settori quali la lavorazione alimentare, la produzione chimica e la produzione di carta, le turbine a vapore vengono spesso utilizzate per fornire calore di processo ed energia di essiccazione. Il DS3800HIMA controlla il funzionamento della turbina a vapore per garantire una fornitura costante di vapore alla temperatura e alla pressione richieste per questi processi. Ad esempio, in un impianto di essiccazione alimentare, la scheda può regolare l'uscita della turbina a vapore per mantenere le giuste condizioni di vapore per essiccare frutta o verdura in modo efficiente. Riceve segnali dai sensori di temperatura nelle camere di essiccazione e regola di conseguenza il funzionamento della turbina per soddisfare i requisiti di calore specifici del processo di essiccazione.
  • In un impianto chimico in cui il vapore viene utilizzato per riscaldare reattori e colonne di distillazione, il DS3800HIMA può controllare con precisione la turbina a vapore per soddisfare le diverse richieste di calore dei diversi processi chimici. Ciò aiuta a ottimizzare il consumo energetico e a garantire la qualità e la sicurezza dei processi di produzione chimica.
• Applicazioni di azionamento meccanico:
  • In alcune applicazioni industriali, le turbine a gas o a vapore vengono utilizzate per azionare direttamente apparecchiature meccaniche, come compressori, pompe o ventilatori. Il DS3800HIMA viene utilizzato per controllare la velocità e la potenza della turbina per soddisfare i requisiti delle apparecchiature azionate. Ad esempio, in una raffineria di petrolio in cui vengono utilizzate grandi pompe per il trasporto di petrolio greggio e prodotti raffinati, la scheda può regolare il funzionamento della turbina a vapore per fornire la coppia e la velocità di rotazione necessarie per azionare le pompe in modo efficiente. In un impianto di lavorazione del gas naturale, DS3800HIMA può controllare una turbina a gas che aziona un compressore per mantenere la pressione richiesta nel sistema di gasdotti.

Personalizzazione:DS3800HIMA

• • Personalizzazione degli algoritmi di controllo: A seconda delle caratteristiche uniche dell'applicazione della turbina a gas o a vapore e dei requisiti specifici della centrale elettrica o del processo industriale, il firmware del DS3800HIMA può essere personalizzato per implementare algoritmi di controllo specializzati. Ad esempio, in una turbina a gas utilizzata per la generazione di potenza di picco dove sono frequenti rapidi cambiamenti di carico, è possibile sviluppare algoritmi personalizzati per ottimizzare l'iniezione di carburante e il controllo della presa d'aria per una rampa rapida e uniforme della potenza erogata. In una turbina a vapore che aziona uno specifico processo industriale con richieste di carico altamente variabili, il firmware può essere programmato per regolare le posizioni della valvola del vapore in base ai requisiti di carico in tempo reale e al feedback del processo in modo più preciso rispetto alle impostazioni predefinite.
  • Rilevamento guasti e personalizzazione della gestione: Il firmware può essere configurato per rilevare e rispondere a guasti specifici in modo personalizzato. Diverse installazioni di turbine possono avere modalità di guasto o componenti unici che sono più soggetti a problemi. In una turbina a gas che opera in un ambiente costiero in cui la corrosione rappresenta un problema, il firmware può essere programmato per dare priorità al rilevamento dei guasti legati al degrado del sensore dovuto all'esposizione all'aria salina o a potenziali problemi elettrici causati dall'umidità. In una turbina a vapore con un particolare design delle pale che può essere più suscettibile a determinate frequenze di vibrazione, il firmware può essere personalizzato per monitorare da vicino quelle frequenze specifiche e attivare uno spegnimento immediato o azioni correttive se vengono rilevate vibrazioni anomale.
  • Personalizzazione del protocollo di comunicazione: Per l'integrazione con vari sistemi industriali esistenti che possono utilizzare protocolli di comunicazione diversi, il firmware del DS3800HIMA può essere aggiornato per supportare protocolli aggiuntivi o specializzati. Se una centrale elettrica dispone di sistemi di controllo legacy che comunicano tramite un protocollo seriale più vecchio come RS232 con impostazioni personalizzate specifiche, il firmware può essere modificato per consentire uno scambio di dati senza interruzioni con tali sistemi. In una moderna configurazione industriale che mira all'integrazione con piattaforme di monitoraggio basate su cloud o tecnologie Industry 4.0, il firmware può essere migliorato per funzionare con protocolli come MQTT (Message Queuing Telemetry Transport) o OPC UA (OPC Unified Architecture) per un efficiente monitoraggio remoto, dati analisi e controllo da sistemi esterni.
  • Personalizzazione dell'elaborazione dei dati e dell'analisi: Il firmware può essere personalizzato per eseguire attività specifiche di elaborazione e analisi dei dati rilevanti per l'applicazione. In una centrale elettrica con turbina a gas in cui l'ottimizzazione dell'efficienza del carburante è un obiettivo chiave, il firmware può essere programmato per analizzare i dati sul consumo di carburante in relazione alla potenza erogata, alla temperatura ambiente e ad altri parametri operativi nel tempo. Sulla base di questa analisi, può fornire approfondimenti e raccomandazioni per regolare il funzionamento della turbina per migliorare l'efficienza del carburante. In una turbina a vapore utilizzata in un impianto di cogenerazione di calore ed elettricità (CHP), il firmware personalizzato può calcolare e monitorare indicatori chiave di prestazione come il rapporto tra produzione di calore e produzione elettrica, aiutando gli operatori a prendere decisioni informate sull'ottimizzazione dell'utilizzo energetico complessivo dell'impianto .

Personalizzazione dell'hardware

• Personalizzazione della configurazione di ingressi/uscite (I/O).:
  • Adattamento dell'ingresso analogico: A seconda dei tipi di sensori utilizzati in una particolare applicazione della turbina, i canali di ingresso analogici del DS3800HIMA possono essere personalizzati. Se su una turbina a vapore viene installato un sensore di temperatura specializzato con un intervallo di uscita di tensione non standard per misurare la temperatura delle pale in modo più accurato, è possibile aggiungere alla scheda ulteriori circuiti di condizionamento del segnale come resistori personalizzati, amplificatori o divisori di tensione. Questi adattamenti garantiscono che i segnali unici dei sensori vengano acquisiti ed elaborati correttamente dalla scheda. Allo stesso modo, in una turbina a gas con sensori di pressione progettati su misura per le linee del carburante, gli ingressi analogici possono essere configurati per gestire i segnali specifici di tensione o corrente provenienti da tali sensori.
  • Personalizzazione degli ingressi/uscite digitali: I canali di ingresso e uscita digitali possono essere personalizzati per interfacciarsi con dispositivi digitali specifici nel sistema. Se l'installazione della turbina richiede il collegamento a sensori o attuatori digitali personalizzati con livelli di tensione o requisiti logici unici, è possibile incorporare traslatori di livello o circuiti buffer aggiuntivi. Ad esempio, in una turbina a gas con un sistema di interblocco di sicurezza specializzato che utilizza componenti digitali con caratteristiche elettriche specifiche per una maggiore affidabilità, i canali I/O digitali del DS3800HIMA possono essere modificati per garantire una comunicazione adeguata con questi componenti. In un'applicazione con turbina a vapore con relè di controllo del carico personalizzati dotati di logica digitale non standard, l'I/O digitale può essere personalizzato di conseguenza.
  • Personalizzazione dell'ingresso di potenza: In ambienti industriali con configurazioni di alimentazione non standard, l'ingresso di alimentazione del DS3800HIMA può essere adattato. Se una centrale elettrica dispone di una fonte di alimentazione con una tensione o una corrente nominale diversa rispetto alle tipiche opzioni di alimentazione normalmente accettate dalla scheda, è possibile aggiungere moduli di condizionamento dell'alimentazione come convertitori CC-CC o regolatori di tensione per garantire che la scheda riceva un'alimentazione stabile e adeguata. Ad esempio, in un impianto di produzione di energia offshore con sistemi di alimentazione complessi soggetti a fluttuazioni di tensione e distorsioni armoniche, è possibile implementare soluzioni di ingresso di alimentazione personalizzate per salvaguardare il DS3800HIMA da sovratensioni e garantirne il funzionamento affidabile.
• Moduli aggiuntivi ed espansioni:
  • Moduli di monitoraggio avanzati: Per migliorare le capacità di diagnostica e monitoraggio del DS3800HIMA, è possibile aggiungere moduli sensore aggiuntivi. In una turbina a gas in cui si desidera un monitoraggio più dettagliato dello stato delle pale, è possibile integrare sensori aggiuntivi come i sensori di gioco delle punte delle pale, che misurano la distanza tra le punte delle pale della turbina e l'involucro. Questi dati aggiuntivi dei sensori possono quindi essere elaborati dalla scheda e utilizzati per un monitoraggio delle condizioni più completo e un avviso tempestivo di potenziali problemi relativi alla lama. In una turbina a vapore, è possibile aggiungere sensori per rilevare i primi segnali di perdita di vapore nell'involucro o nelle valvole per fornire maggiori informazioni per la manutenzione preventiva e l'ottimizzazione operativa.
  • Moduli di espansione della comunicazione: Se il sistema industriale dispone di un'infrastruttura di comunicazione legacy o specializzata con cui DS3800HIMA deve interfacciarsi, è possibile aggiungere moduli di espansione di comunicazione personalizzati. Ciò potrebbe comportare l’integrazione di moduli per supportare i vecchi protocolli di comunicazione seriale ancora in uso in alcune strutture o l’aggiunta di funzionalità di comunicazione wireless per il monitoraggio remoto in aree difficili da raggiungere dell’impianto o per l’integrazione con squadre di manutenzione mobili. In una configurazione di generazione di energia distribuita distribuita su una vasta area, è possibile aggiungere moduli di comunicazione wireless al DS3800HIMA per consentire agli operatori di monitorare in remoto lo stato di diverse turbine e comunicare con le schede da una sala di controllo centrale o durante le ispezioni in loco.

Personalizzazione in base ai requisiti ambientali

• Personalizzazione di involucri e protezioni:
  • Adattamento ad ambienti difficili: In ambienti industriali particolarmente difficili, come quelli con livelli elevati di polvere, umidità, temperature estreme o esposizione chimica, l'involucro fisico del DS3800HIMA può essere personalizzato. È possibile aggiungere rivestimenti, guarnizioni e sigilli speciali per migliorare la protezione contro la corrosione, l'ingresso di polvere e l'umidità. Ad esempio, in una centrale elettrica nel deserto dove le tempeste di polvere sono comuni, l'involucro può essere progettato con funzionalità avanzate di protezione dalla polvere e filtri dell'aria per mantenere puliti i componenti interni della scheda. In un impianto di lavorazione chimica in cui esiste il rischio di spruzzi e fumi chimici, la custodia può essere realizzata con materiali resistenti alla corrosione chimica e sigillata per impedire che sostanze nocive raggiungano i componenti interni del quadro di controllo.
  • Personalizzazione della gestione termica: A seconda delle condizioni di temperatura ambiente dell'ambiente industriale, è possibile incorporare soluzioni personalizzate di gestione termica. In una struttura situata in un clima caldo dove la scheda di controllo potrebbe essere esposta a temperature elevate per periodi prolungati, è possibile integrare nell'involucro ulteriori dissipatori di calore, ventole di raffreddamento o anche sistemi di raffreddamento a liquido (se applicabile) per mantenere il dispositivo all'interno della sua intervallo di temperatura operativa ottimale. In una centrale elettrica a clima freddo, è possibile aggiungere elementi riscaldanti o isolamento per garantire che il DS3800HIMA si avvii e funzioni in modo affidabile anche a temperature gelide.

Personalizzazione per standard e regolamenti di settore specifici

• Personalizzazione della conformità:
  • Requisiti delle centrali nucleari: Nelle centrali nucleari, che hanno standard normativi e di sicurezza estremamente severi, il DS3800HIMA può essere personalizzato per soddisfare queste esigenze specifiche. Ciò potrebbe comportare l’utilizzo di materiali e componenti resistenti alle radiazioni, sottoposti a test specializzati e processi di certificazione per garantire l’affidabilità in condizioni nucleari e l’implementazione di funzionalità ridondanti o di sicurezza per soddisfare gli elevati requisiti di sicurezza del settore. In una nave navale a propulsione nucleare o in un impianto di produzione di energia nucleare, ad esempio, il pannello di controllo dovrebbe soddisfare rigorosi standard di sicurezza e prestazioni per garantire il funzionamento sicuro dei sistemi che si basano sul DS3800HIMA per l'isolamento e il condizionamento del segnale nel controllo della turbina. applicazioni.
  • Standard aerospaziali e aeronautici: Nelle applicazioni aerospaziali, esistono normative specifiche riguardanti la tolleranza alle vibrazioni, la compatibilità elettromagnetica (EMC) e l'affidabilità a causa della natura critica delle operazioni degli aeromobili. Il DS3800HIMA può essere personalizzato per soddisfare questi requisiti. Ad esempio, potrebbe essere necessario modificarlo per avere funzionalità avanzate di isolamento dalle vibrazioni e una migliore protezione contro le interferenze elettromagnetiche per garantire un funzionamento affidabile durante il volo. In un'unità di potenza ausiliaria (APU) di un aereo che utilizza una turbina per la generazione di energia e richiede isolamento e condizionamento del segnale per i suoi sistemi di controllo, la scheda dovrebbe rispettare rigorosi standard aeronautici di qualità e prestazioni per garantire la sicurezza e l'efficienza dell'APU. e sistemi associati

Supporto e servizi:DS3800HIMA

Il nostro team di supporto tecnico del prodotto è disponibile per assisterti in caso di problemi che potresti riscontrare durante l'utilizzo del nostro prodotto. Offriamo una gamma di servizi tra cui:

• Assistenza telefonica 24 ore su 24, 7 giorni su 7
• Supporto via e-mail
• Supporto tramite chat dal vivo
• Supporto desktop remoto
• Supporto tecnico in loco

Il nostro team di tecnici esperti è dedicato a fornire soluzioni rapide ed efficaci a qualsiasi problema tu possa avere. Offriamo anche formazione sul prodotto e servizi di installazione per garantire che tu ottenga il massimo dal nostro prodotto.
