General Electric DS3800HMAC Panel di interfaccia ausiliaria per industria

Descrizione del prodotto:DS3800HMAC

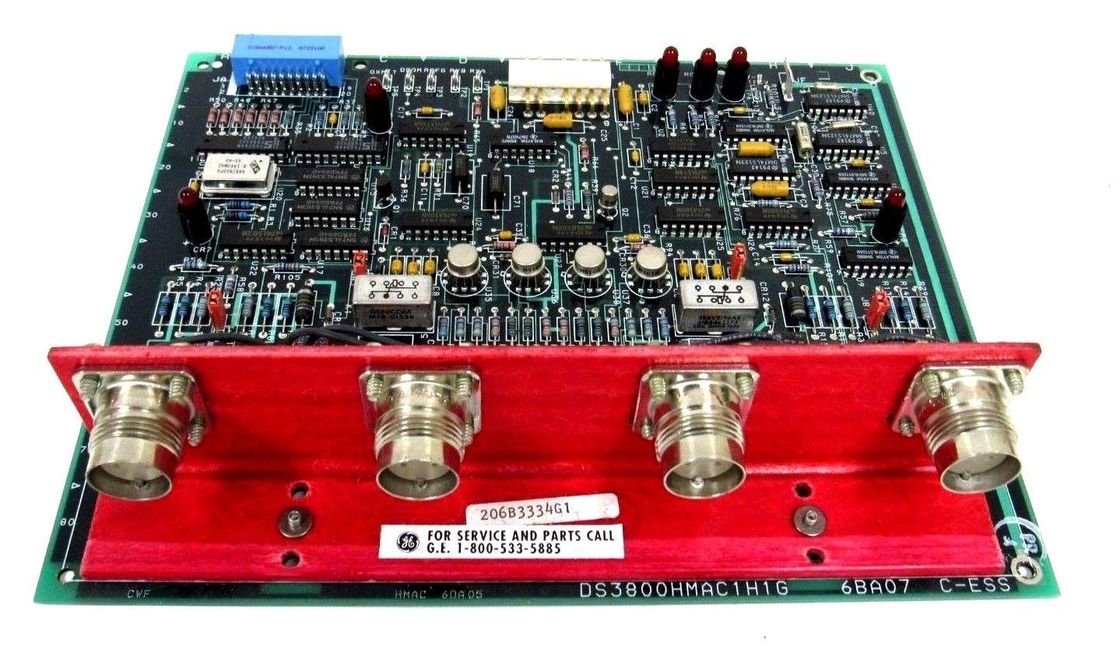

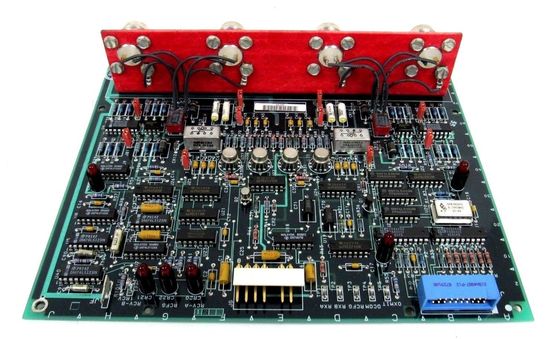

• Layout e aspetto del tabellone: Il DS3800HMAC è un circuito stampato di forma rettangolare. Il suo design fisico è stato accuratamente realizzato per adattarsi alla struttura dei sistemi di controllo della turbina Mark IV. La scheda è relativamente leggera, pesa circa 0,98 libbre, il che la rende facile da maneggiare durante le procedure di installazione e manutenzione.

• Integrazione dei componenti: La scheda incorpora una varietà di componenti elettrici che lavorano insieme per consentire l'accesso ai media e le funzioni di comunicazione. È dotato di relè, che sono interruttori elettromeccanici utilizzati per controllare circuiti ad alta potenza o alta tensione basati su segnali elettrici a bassa potenza. Sono presenti anche i transistor, che svolgono un ruolo chiave nell'amplificazione e nella commutazione dei segnali elettrici all'interno dei circuiti della scheda.

• Punti di test e ponticelli: Il DS3800HMAC è dotato di più posizioni TP (Test Point). Questi punti di test sono punti accessibili sulla scheda in cui i tecnici possono utilizzare apparecchiature di test come multimetri o oscilloscopi per misurare i segnali elettrici. Forniscono uno strumento per diagnosticare problemi, verificare l'integrità del segnale e comprendere il funzionamento interno della scheda. Ad esempio, se si sospetta un problema con un particolare percorso del segnale, i tecnici possono utilizzare i punti di test per controllare i livelli di tensione o le forme d'onda del segnale in punti specifici all'interno del circuito.

Capacità funzionali

• Accesso e comunicazione ai media: Fondamentalmente, il DS3800HMAC è progettato per gestire l'accesso ai media e facilitare la comunicazione all'interno del sistema di controllo della turbina Mark IV. Svolge un ruolo fondamentale nel consentire ai diversi componenti del sistema di scambiare dati e coordinare le loro operazioni. Ciò comporta la gestione della trasmissione e della ricezione dei segnali tra varie schede, controller, sensori e attuatori che fanno parte dell'infrastruttura di controllo della turbina.

• Condizionamento ed elaborazione del segnale: Oltre alle funzioni di comunicazione, il DS3800HMAC partecipa anche al condizionamento e all'elaborazione del segnale. Accetta vari tipi di segnali di ingresso, che possono includere sia segnali analogici che digitali provenienti da diverse fonti all'interno del sistema. Per i segnali analogici, può eseguire attività come l'amplificazione, il filtraggio e la conversione da analogico a digitale per renderli adatti a ulteriori elaborazioni e comunicazioni. I segnali digitali, d'altro canto, possono essere sottoposti a conversione a livello logico, buffering o controllo degli errori per garantirne l'integrità e la compatibilità con altri componenti digitali nel sistema.
• Controllo e Coordinamento: La scheda è parte integrante del meccanismo di controllo generale della turbina. Sulla base dei segnali che riceve ed elabora, può generare segnali di uscita per controllare gli attuatori cruciali per il funzionamento della turbina. Ad esempio, può inviare segnali per aprire o chiudere le valvole del carburante, regolare la posizione delle valvole di ingresso del vapore in una turbina a vapore o controllare la velocità di rotazione della turbina. Coordinando queste azioni con le informazioni ricevute dai sensori, aiuta a mantenere prestazioni, efficienza e sicurezza ottimali della turbina.

Ruolo nei sistemi industriali

• Generazione di energia: Nel contesto della produzione di energia, in particolare negli impianti dotati di turbine a gas o a vapore, il DS3800HMAC è un elemento chiave nel sistema di controllo della turbina. Consente una comunicazione continua tra i sensori di monitoraggio della turbina e la logica di controllo che determina il funzionamento della turbina. Ad esempio, in una centrale elettrica con turbina a gas, garantisce che i segnali dei sensori di temperatura nella camera di combustione, dei sensori di pressione nelle linee di alimentazione del carburante e dei sensori di velocità sull'albero della turbina vengano trasmessi con precisione all'unità di controllo. Ciò consente regolazioni precise dell'iniezione di carburante, della presa d'aria e di altri parametri per ottimizzare la generazione di energia mantenendo la turbina entro limiti operativi sicuri.

• Integrazione dell'automazione industriale: Oltre al suo ruolo diretto nel controllo delle turbine, il DS3800HMAC contribuisce anche all'integrazione delle operazioni delle turbine con sistemi di automazione industriale più ampi. Negli impianti industriali in cui le turbine fanno parte di un processo produttivo più ampio, come nei sistemi di cogenerazione di calore ed elettricità (CHP) o nelle fabbriche in cui le turbine azionano altri processi meccanici, la scheda può comunicare con altri sistemi di controllo come controllori logici programmabili (PLC), sistemi di controllo distribuito (DCS) o sistemi di gestione degli edifici (BMS).

Considerazioni ambientali e operative

• Tolleranza alla temperatura e all'umidità: Il DS3800HMAC è progettato per funzionare in condizioni ambientali specifiche. In genere può funzionare in modo affidabile in un intervallo di temperature comune negli ambienti industriali, solitamente da -20°C a +60°C. Questa ampia tolleranza alla temperatura ne consente l'impiego in vari luoghi, dagli ambienti esterni freddi come quelli dei siti di produzione di energia durante l'inverno alle aree di produzione interne calde e umide o ai locali tecnici. Per quanto riguarda l'umidità, è in grado di gestire un intervallo di umidità relativa tipico delle aree industriali, tipicamente entro l'intervallo senza condensa (dal 5% al ​​95% circa), garantendo che l'umidità nell'aria non causi cortocircuiti elettrici o danni ai componenti interni.
• Compatibilità elettromagnetica (EMC): Per funzionare in modo efficace in ambienti industriali elettricamente rumorosi dove sono presenti numerosi motori, generatori e altre apparecchiature elettriche che generano campi elettromagnetici, il DS3800HMAC ha buone proprietà di compatibilità elettromagnetica. È progettato per resistere alle interferenze elettromagnetiche esterne e anche per ridurre al minimo le proprie emissioni elettromagnetiche per prevenire interferenze con altri componenti del sistema. Ciò si ottiene attraverso un'attenta progettazione del circuito, l'uso di componenti con buone caratteristiche EMC e un'adeguata schermatura ove necessario, consentendo alla scheda di mantenere l'integrità del segnale e una comunicazione affidabile in presenza di disturbi elettromagnetici.

Caratteristiche:DS3800HMAC

• Supporto del protocollo: Il DS3800HMAC è progettato per supportare protocolli di comunicazione specifici relativi al sistema Mark IV. Ciò gli consente di comunicare in modo efficace con altri componenti all'interno dell'infrastruttura di controllo della turbina, come controller, sensori e attuatori. Garantisce uno scambio di dati e un coordinamento senza soluzione di continuità tra le diverse parti del sistema, consentendo il regolare funzionamento della turbina. Ad esempio, potrebbe supportare protocolli ottimizzati per la comunicazione in tempo reale di dati critici dei sensori (come letture di temperatura, pressione e vibrazioni) e comandi di controllo per gli attuatori nell'ambiente della turbina.
• Tipi di connettori multipli: È dotato di una varietà di connettori, inclusi connettori pin ad angolo retto, connettori presa ad angolo retto e connettori per cavi ad angolo retto. Questi diversi tipi di connettori offrono flessibilità nel collegamento ad altri dispositivi e componenti all'interno del sistema. Sono progettati per garantire collegamenti elettrici affidabili e sono posizionati strategicamente sulla scheda per facilitare la facile integrazione con i componenti adiacenti. Ad esempio, il design ad angolo retto dei connettori consente un uso efficiente dello spazio all'interno del quadro elettrico e consente di montare la scheda in modo da ridurre al minimo l'ingombro dei cavi e le interferenze.
• Trasferimento dati ad alta velocità: La scheda è in grado di facilitare il trasferimento dati ad alta velocità, fondamentale per trasmettere rapidamente le informazioni tra le diverse parti del sistema di controllo della turbina. Ciò consente il monitoraggio e il controllo in tempo reale del funzionamento della turbina. Ad esempio, può trasmettere rapidamente i dati dei sensori da più punti della turbina all'unità di controllo centrale, consentendo di prendere decisioni rapide in merito alla regolazione di parametri come l'iniezione di carburante, il flusso di vapore o la velocità della turbina. Questa capacità di trasferimento ad alta velocità aiuta a mantenere l’efficienza e la sicurezza della turbina garantendo che il sistema di controllo possa rispondere prontamente ai cambiamenti delle condizioni operative.

• Gestione e condizionamento del segnale

• Compatibilità dei segnali analogici e digitali: Il DS3800HMAC è in grado di gestire con facilità sia segnali analogici che digitali. Ha la capacità di ricevere un'ampia gamma di segnali analogici da sensori come sensori di temperatura (che forniscono segnali di tensione proporzionali alla temperatura), sensori di pressione (con segnali di tensione o corrente relativi ai livelli di pressione) e sensori di vibrazioni (che generano segnali basati sulle vibrazioni ampiezze). Per questi segnali analogici, la scheda può eseguire attività di condizionamento essenziali come amplificazione, filtraggio per rimuovere il rumore elettrico e conversione da analogico a digitale per renderli adatti all'elaborazione digitale e alla comunicazione all'interno del sistema.
•
  Allo stesso tempo, può gestire segnali digitali provenienti da varie fonti, inclusi interruttori, sensori digitali e indicatori di stato. Garantisce la corretta conversione del livello logico e l'integrità del segnale per un'integrazione perfetta con altri componenti digitali nel sistema di controllo. Questa doppia compatibilità lo rende un componente versatile per l'interfacciamento con la vasta gamma di sensori e attuatori comunemente presenti nei sistemi di controllo delle turbine.
• Circuiti di condizionamento del segnale: La scheda incorpora circuiti di condizionamento del segnale integrati. Questi circuiti sono progettati per ottimizzare la qualità dei segnali di ingresso prima dell'ulteriore elaborazione. Ad esempio, i circuiti di amplificazione possono aumentare i segnali deboli dei sensori a livelli che possono essere rilevati ed elaborati con precisione dai componenti interni della scheda. I circuiti di filtraggio possono eliminare rumori e interferenze indesiderati che potrebbero altrimenti influire sulla precisione del segnale e portare a decisioni errate nel sistema di controllo. Questo condizionamento del segnale aiuta a migliorare l'affidabilità e la precisione complessive dei dati utilizzati per il controllo e il monitoraggio della turbina.

• Monitoraggio visivo e funzionalità diagnostiche

• Indicatori luminosi a LED: Il DS3800HMAC è dotato di più indicatori LED. Queste luci fungono da preziosi segnali visivi per tecnici e operatori, fornendo informazioni immediate sullo stato dei diversi aspetti del funzionamento della scheda. Ad esempio, potrebbero essere presenti LED che indicano lo stato di accensione, i collegamenti di comunicazione attivi, la presenza di errori o avvisi (come un errore di comunicazione o un segnale fuori portata) o lo stato di funzioni o circuiti specifici all'interno della scheda. Osservando semplicemente queste luci, il personale può valutare rapidamente lo stato di salute della scheda e identificare potenziali problemi senza dover fare affidamento immediatamente su complessi strumenti diagnostici.
• Punti di prova (TP): La presenza di numerosi punti test sulla scheda è un'altra caratteristica significativa. Questi punti di test consentono ai tecnici di accedere a punti specifici del circuito utilizzando apparecchiature di test come multimetri o oscilloscopi. Possono misurare parametri elettrici come tensione, corrente o forme d'onda del segnale in questi punti per diagnosticare problemi, verificare l'integrità del segnale o comprendere il comportamento dei circuiti interni della scheda. Ad esempio, se si sospetta che un particolare segnale del sensore sia difettoso, i tecnici possono utilizzare i punti di test vicino all'ingresso di quel segnale per verificarne le caratteristiche e determinare se c'è un problema con il sensore, il condizionamento del segnale o un'altra parte del segnale. circuito.

• Opzioni di configurazione e personalizzazione

• Ponticelli per la configurazione: La scheda dispone di diversi ponticelli che offrono un modo conveniente per configurare vari aspetti della sua funzionalità. Modificando le posizioni di questi ponticelli, gli utenti possono personalizzare le impostazioni come abilitare o disabilitare determinate funzionalità, selezionare tra diverse modalità operative o regolare i parametri relativi alla comunicazione o all'elaborazione del segnale. Ad esempio, un ponticello potrebbe essere utilizzato per commutare tra diverse velocità di trasmissione per la comunicazione seriale se la scheda supporta più velocità di comunicazione o per scegliere se utilizzare un particolare segnale di ingresso per una specifica funzione di controllo. Questa flessibilità consente un facile adattamento della scheda a diversi requisiti applicativi e configurazioni di sistema.
• Adattabilità a diverse applicazioni: Grazie alla combinazione di funzionalità configurabili e alla capacità di gestire vari tipi di segnali e di comunicare con diversi componenti, il DS3800HMAC può essere adattato a un'ampia gamma di applicazioni nell'ambito del controllo delle turbine e dei sistemi industriali più ampi. Che si tratti di una turbina a gas con requisiti specifici di controllo della combustione, di una turbina a vapore con esigenze uniche di gestione del flusso di vapore o di integrazione con altri processi industriali in una configurazione combinata di calore ed elettricità (CHP), la scheda può essere personalizzata per adattarsi al contesto specifico.

• Design fisico e montaggio robusti

• Design compatto e robusto: Il design fisico del DS3800HMAC è ottimizzato per essere compatto e robusto. La sua forma rettangolare e la struttura relativamente leggera (pesa circa 0,98 libbre) lo rendono facile da maneggiare durante le procedure di installazione e manutenzione. Nonostante il suo peso leggero, è costruito per resistere alle sollecitazioni meccaniche e alle vibrazioni comuni negli ambienti industriali. I componenti sulla scheda sono montati in modo sicuro e il layout complessivo è progettato per ridurre al minimo il rischio di danni derivanti da impatti fisici o vibrazioni che potrebbero verificarsi durante il normale funzionamento della turbina o di altre apparecchiature industriali.
• Facile installazione e allineamento: La scheda è etichettata con contrassegni quali ID della scheda, codici alfanumerici e frecce che aiutano nel processo di installazione. Questi contrassegni forniscono una guida chiara per il cablaggio, il posizionamento e l'allineamento all'interno del quadro elettrico o della custodia. Ciò rende più semplice per i tecnici installare correttamente la scheda e collegarla ad altri componenti del sistema, riducendo la probabilità di errori di installazione che potrebbero portare a problemi operativi.

• Adattabilità ambientale

• Ampio intervallo di temperature: Il DS3800HMAC è progettato per funzionare in un intervallo di temperature relativamente ampio, tipicamente da -20°C a +60°C. Questa ampia tolleranza alla temperatura gli consente di funzionare in modo affidabile in vari ambienti industriali, dai luoghi freddi all'aperto come quelli nei siti di produzione di energia durante l'inverno alle aree di produzione calde o alle sale attrezzature dove potrebbe essere esposto al calore generato dai macchinari vicini. Ciò garantisce che la scheda possa mantenere le sue prestazioni e capacità di comunicazione indipendentemente dalle condizioni di temperatura ambiente.
• Umidità e compatibilità elettromagnetica (EMC): È in grado di gestire un'ampia gamma di livelli di umidità entro l'intervallo senza condensa comune negli ambienti industriali, solitamente dal 5% al ​​95% circa. Questa tolleranza all'umidità impedisce che l'umidità nell'aria causi cortocircuiti elettrici o corrosione dei componenti interni. Inoltre, la scheda ha buone proprietà di compatibilità elettromagnetica, il che significa che può resistere alle interferenze elettromagnetiche esterne di altre apparecchiature elettriche nelle vicinanze e ridurre al minimo le proprie emissioni elettromagnetiche per evitare interferenze con altri componenti del sistema. Ciò gli consente di funzionare stabilmente in ambienti elettricamente rumorosi dove sono presenti numerosi motori, generatori e altri dispositivi elettrici che generano campi elettromagnetici.

Parametri tecnici:DS3800HMAC

• Alimentazione elettrica
  • Tensione in ingresso: La scheda funziona normalmente entro un intervallo specifico di tensioni di ingresso. Normalmente accetta un ingresso di tensione CC e l'intervallo tipico è compreso tra +12 V e +30 V CC. Tuttavia, l'esatto intervallo di tensione può variare a seconda del modello specifico e dei requisiti dell'applicazione. Questo intervallo di tensione è progettato per essere compatibile con i sistemi di alimentazione comunemente presenti negli ambienti industriali in cui vengono utilizzati i sistemi di controllo delle turbine.
  • Consumo energetico: In condizioni operative normali, il consumo energetico del DS3800HMAC rientra solitamente entro un determinato intervallo. Potrebbe consumare in media dai 5 ai 15 watt circa. Questo valore può variare in base a fattori quali il livello di attività di comunicazione, il numero di segnali elaborati e la complessità delle funzioni eseguite.
• Segnali di ingresso
  • Ingressi digitali
    • Numero di canali: Solitamente sono disponibili diversi canali di ingresso digitale, spesso nell'intervallo da 8 a 16 canali. Questi canali sono progettati per ricevere segnali digitali da varie fonti come interruttori, sensori digitali o indicatori di stato all'interno del sistema di controllo della turbina.
    • Livelli logici di ingresso: I canali di ingresso digitali sono configurati per accettare livelli logici standard, spesso seguendo gli standard TTL (Transistor-Transistor Logic) o CMOS (Complementary Metal-Oxide-Semiconductor). Un livello digitale alto potrebbe essere compreso tra 2,4 V e 5 V e un livello digitale basso tra 0 V e 0,8 V.
  • Ingressi analogici
    • Numero di canali: Generalmente ha più canali di ingresso analogici, solitamente da 4 a 8 canali. Questi canali vengono utilizzati per ricevere segnali analogici da sensori come sensori di temperatura, sensori di pressione e sensori di vibrazione.
    • Intervallo del segnale di ingresso: I canali di ingresso analogici possono gestire segnali di tensione entro intervalli specifici. Ad esempio, potrebbero essere in grado di accettare segnali di tensione da 0 - 5 V CC, 0 - 10 V CC o altri intervalli personalizzati a seconda della configurazione e dei tipi di sensori collegati. Alcuni modelli possono supportare anche segnali di ingresso in corrente, generalmente nell'intervallo 0 - 20 mA o 4 - 20 mA.
    • Risoluzione: La risoluzione di questi ingressi analogici è generalmente compresa tra 10 e 16 bit. Una risoluzione più elevata consente una misurazione e una differenziazione più precise dei livelli del segnale di ingresso, consentendo una rappresentazione accurata dei dati del sensore per un'ulteriore elaborazione all'interno del sistema di controllo.
• Segnali di uscita
  • Uscite digitali
    • Numero di canali: Solitamente sono presenti diversi canali di uscita digitale, spesso anch'essi nell'intervallo da 8 a 16 canali. Questi canali possono fornire segnali binari per controllare componenti come relè, elettrovalvole o display digitali all'interno del sistema di controllo della turbina.
    • Livelli logici di uscita: I canali di uscita digitali possono fornire segnali con livelli logici simili agli ingressi digitali, con un livello digitale alto nell'intervallo di tensione appropriato per il pilotaggio di dispositivi esterni e un livello digitale basso all'interno dell'intervallo standard di bassa tensione.
  • Uscite analogiche
    • Numero di canali: Può presentare un numero di canali di uscita analogici, generalmente compresi tra 2 e 4 canali. Questi possono generare segnali di controllo analogici per attuatori o altri dispositivi che si basano su input analogici per il funzionamento, come valvole di iniezione del carburante o alette di aspirazione dell'aria.
    • Intervallo del segnale di uscita: I canali di uscita analogici possono generare segnali di tensione entro intervalli specifici simili agli ingressi, ad esempio 0 - 5 V CC o 0 - 10 V CC. L'impedenza di uscita di questi canali è solitamente progettata per soddisfare i requisiti di carico tipici dei sistemi di controllo industriale, garantendo un'invio del segnale stabile e accurato ai dispositivi collegati.

Specifiche di elaborazione e memoria

• Processore
  • Tipo e velocità dell'orologio: La scheda incorpora un microprocessore con un'architettura e una velocità di clock specifiche. La velocità di clock è generalmente compresa tra decine e centinaia di MHz, a seconda del modello. Ciò determina la velocità con cui il microprocessore può eseguire le istruzioni ed elaborare i segnali in arrivo. Ad esempio, una velocità di clock più elevata consente un'analisi dei dati e un processo decisionale più rapidi quando si gestiscono più segnali di ingresso contemporaneamente.
  • Capacità di elaborazione: Il microprocessore è in grado di eseguire varie operazioni aritmetiche, logiche e di controllo. Può eseguire algoritmi di controllo complessi basati sulla logica programmata per elaborare i segnali di ingresso dai sensori e generare segnali di uscita appropriati per gli attuatori o per la comunicazione con altri componenti del sistema.
• Memoria
  • EPROM (memoria di sola lettura programmabile cancellabile) o memoria Flash: Il DS3800HMAC contiene moduli di memoria, che solitamente sono memorie EPROM o Flash, con una capacità di archiviazione combinata che generalmente varia da diversi kilobyte a pochi megabyte. Questa memoria viene utilizzata per archiviare firmware, parametri di configurazione e altri dati critici di cui la scheda ha bisogno per funzionare e mantenere la sua funzionalità nel tempo. La capacità di cancellare e riprogrammare la memoria consente la personalizzazione del comportamento della scheda e l'adattamento ai diversi processi industriali e alle mutevoli esigenze.
  • Memoria ad accesso casuale (RAM): C'è anche una certa quantità di RAM integrata per l'archiviazione temporanea dei dati durante il funzionamento. La capacità della RAM può variare da pochi kilobyte a decine di megabyte, a seconda del modello. Viene utilizzato dal microprocessore per archiviare e manipolare dati quali letture dei sensori, risultati di calcoli intermedi e buffer di comunicazione mentre elabora informazioni ed esegue attività.

Parametri dell'interfaccia di comunicazione

• Interfacce seriali
  • Velocità di trasmissione: La scheda supporta una gamma di velocità di trasmissione per le sue interfacce di comunicazione seriale, comunemente utilizzate per la connessione a dispositivi esterni su distanze maggiori o per l'interfacciamento con apparecchiature legacy. In genere può gestire velocità di trasmissione da 9600 bit al secondo (bps) fino a valori più elevati come 115200 bps o anche più, a seconda della configurazione specifica e dei requisiti dei dispositivi collegati.
  • Protocolli: È compatibile con vari protocolli di comunicazione seriale come RS232, RS485 o altri protocolli standard del settore a seconda delle esigenze dell'applicazione. RS232 viene spesso utilizzato per la comunicazione punto a punto a breve distanza con dispositivi come interfacce operatore locali o strumenti diagnostici. RS485, d'altro canto, consente la comunicazione multi-drop e può supportare più dispositivi collegati sullo stesso bus, rendendolo adatto per configurazioni di controllo industriale distribuito in cui diversi componenti devono comunicare tra loro e con il DS3800HMAC.
• Interfacce parallele
  • Larghezza trasferimento dati: Le interfacce parallele sulla scheda hanno una larghezza di trasferimento dati specifica, che potrebbe essere, ad esempio, 8 bit, 16 bit o un'altra configurazione adatta. Ciò determina la quantità di dati che possono essere trasferiti simultaneamente in un singolo ciclo di clock tra il DS3800HMAC e altri componenti collegati, in genere altre schede all'interno dello stesso sistema di controllo. Una larghezza di trasferimento dati più ampia consente velocità di trasferimento dati più elevate quando è necessario scambiare rapidamente grandi quantità di informazioni, come negli scenari di acquisizione dati ad alta velocità o di distribuzione del segnale di controllo.
  • Velocità dell'orologio: Le interfacce parallele funzionano a una determinata velocità di clock, che definisce la frequenza con cui i dati possono essere trasferiti. Questa velocità di clock è solitamente nell'intervallo MHz ed è ottimizzata per un trasferimento dati efficiente e affidabile all'interno del sistema di controllo.

Specifiche ambientali

• Temperatura operativa: Il DS3800HMAC è progettato per funzionare entro un intervallo di temperature specifico, in genere da -20°C a +60°C. Questa tolleranza alla temperatura gli consente di funzionare in modo affidabile in vari ambienti industriali, da luoghi esterni relativamente freddi ad aree di produzione calde o centrali elettriche dove potrebbe essere esposto al calore generato dalle apparecchiature vicine.
• Umidità: Può funzionare in ambienti con un range di umidità relativa compreso tra il 5% e il 95% circa (senza condensa). Questa tolleranza all'umidità garantisce che l'umidità nell'aria non causi cortocircuiti elettrici o corrosione dei componenti interni, consentendogli di funzionare in aree con diversi livelli di umidità presenti a causa di processi industriali o condizioni ambientali.
• Compatibilità elettromagnetica (EMC): La scheda soddisfa gli standard EMC pertinenti per garantirne il corretto funzionamento in presenza di interferenze elettromagnetiche provenienti da altre apparecchiature industriali e per ridurre al minimo le proprie emissioni elettromagnetiche che potrebbero influenzare i dispositivi vicini. È progettato per resistere ai campi elettromagnetici generati da motori, trasformatori e altri componenti elettrici comunemente presenti negli ambienti industriali e mantenere l'integrità del segnale e l'affidabilità della comunicazione.

Dimensioni fisiche e montaggio

• Dimensioni della scheda: Le dimensioni fisiche del DS3800HMAC sono generalmente in linea con le dimensioni standard delle schede di controllo industriali. Potrebbe avere una lunghezza compresa tra 8 e 16 pollici, una larghezza tra 6 e 12 pollici e uno spessore tra 1 e 3 pollici, a seconda del design specifico e del fattore di forma. Queste dimensioni sono scelte per adattarsi a armadi o custodie di controllo industriali standard e per consentire un'installazione e un collegamento adeguati con altri componenti.
• Metodo di montaggio: È progettato per essere montato in modo sicuro all'interno dell'alloggiamento o della custodia designata. In genere è dotato di fori o fessure di montaggio lungo i bordi per consentire il fissaggio alle guide o alle staffe di montaggio nell'armadio. Il meccanismo di montaggio è progettato per resistere alle vibrazioni e alle sollecitazioni meccaniche comuni negli ambienti industriali, garantendo che la scheda rimanga saldamente in posizione durante il funzionamento e mantenendo collegamenti elettrici stabili.

Applicazioni: DS3800HMAC

• Controllo della turbina a gas:
  • Integrazione di monitoraggio e controllo: Nelle centrali elettriche a turbina a gas, il DS3800HMAC svolge un ruolo cruciale nell'integrare il monitoraggio di vari parametri con le funzioni di controllo. Riceve segnali da una moltitudine di sensori come sensori di temperatura nella camera di combustione, sensori di pressione nelle linee di alimentazione del carburante e sensori di vibrazioni sull'albero della turbina. Questi segnali dei sensori vengono quindi comunicati al sistema di controllo attraverso le funzionalità di accesso multimediale della scheda. Sulla base di queste informazioni, il sistema di controllo può prendere decisioni riguardanti le regolazioni dell'iniezione di carburante, della presa d'aria e di altri parametri per ottimizzare le prestazioni della turbina, mantenerne l'efficienza e garantire un funzionamento sicuro. Ad esempio, se i sensori di temperatura indicano che la temperatura di combustione si sta avvicinando a un livello critico, il sistema di controllo, facilitato dal DS3800HMAC, può ridurre il flusso di carburante per evitare il surriscaldamento.
  • Monitoraggio e diagnostica remota: Grazie alle sue interfacce di comunicazione, il DS3800HMAC consente il monitoraggio remoto delle turbine a gas. Gli operatori possono accedere ai dati in tempo reale sullo stato della turbina da una sala di controllo centrale o anche da postazioni fuori sede. Ciò consente il rilevamento tempestivo di potenziali problemi, come modelli di vibrazione anomali o cambiamenti nelle letture della pressione. I tecnici possono quindi analizzare i dati da remoto e decidere se è necessaria una manutenzione in loco o se è possibile apportare modifiche tramite il sistema di controllo. In caso di guasto, le informazioni diagnostiche dettagliate fornite dalla scheda possono aiutare a identificare rapidamente la causa principale e ad implementare azioni correttive.
  • Integrazione della rete e gestione dei carichi: Le turbine a gas vengono spesso utilizzate per raggiungere il picco di produzione di energia e per supportare la stabilità della rete. Il DS3800HMAC aiuta a gestire il carico della turbina in risposta alla domanda della rete. Può comunicare con i sistemi di controllo della rete e ricevere segnali relativi alla potenza richiesta. Sulla base di ciò, regola il funzionamento della turbina per soddisfare le richieste di carico garantendo al tempo stesso che la turbina rimanga entro i suoi limiti operativi sicuri. Ad esempio, durante i periodi di elevata domanda di elettricità, il consiglio può facilitare l'aumento della potenza della turbina coordinando le opportune modifiche alla fornitura di carburante e aria.
• Controllo della turbina a vapore:
  • Regolazione del flusso e della pressione del vapore: Nelle centrali elettriche con turbine a vapore, il DS3800HMAC è essenziale per regolare il flusso e la pressione del vapore che entra nella turbina. Raccoglie i segnali dai sensori di pressione e temperatura situati lungo le linee di alimentazione del vapore e nella cassa del vapore. Utilizzando le sue capacità di accesso ai media e di elaborazione dei segnali, comunica questi dati al sistema di controllo, che quindi determina le posizioni ottimali per le valvole di ingresso del vapore. Controllando con precisione il flusso di vapore, l'efficienza della turbina viene massimizzata e si possono evitare problemi come colpi d'ariete o sollecitazioni eccessive sulle pale della turbina. Ad esempio, durante l'avvio o la regolazione della potenza in uscita, la scheda aiuta a regolare agevolmente le aperture della valvola del vapore in base ai dati del sensore in tempo reale.
  • Monitoraggio del condensatore e del sistema ausiliario: Il consiglio partecipa anche al monitoraggio del condensatore e di altri sistemi ausiliari associati alla turbina a vapore. Può ricevere segnali da sensori che monitorano il livello di vuoto nel condensatore, la temperatura dell'acqua di raffreddamento e le prestazioni delle pompe. Sulla base di queste informazioni, il sistema di controllo, abilitato dal DS3800HMAC, può intraprendere azioni correttive se vengono rilevate condizioni anomale. Ad esempio, se il livello di vuoto nel condensatore scende al di sotto di una determinata soglia, indicando un potenziale problema con il sistema di raffreddamento, la scheda può attivare azioni per regolare il flusso dell'acqua di raffreddamento o attivare pompe di riserva per mantenere le condizioni operative adeguate per la turbina a vapore. .
  • Manutenzione preventiva e ottimizzazione delle prestazioni: Monitorando continuamente vari parametri relativi al funzionamento della turbina a vapore, il DS3800HMAC assiste nella manutenzione preventiva e nell'ottimizzazione delle prestazioni. È in grado di rilevare i primi segni di usura, come l'aumento dei livelli di vibrazione dell'albero della turbina o dei cuscinetti o i cambiamenti nei profili di temperatura nelle aree critiche. Questi dati vengono utilizzati per programmare le attività di manutenzione nei tempi opportuni, riducendo il rischio di guasti imprevisti e migliorando la durata complessiva e l'efficienza della turbina a vapore.

Produzione industriale

• Applicazioni di unità di processo: Negli ambienti di produzione industriale in cui le turbine vengono utilizzate per azionare processi meccanici, come nelle fabbriche che utilizzano turbine a vapore per alimentare grandi compressori per l'alimentazione dell'aria o turbine a gas per azionare pompe per il trasferimento di fluidi, il DS3800HMAC è fondamentale per garantire che la turbina funzioni in modo che soddisfi i requisiti specifici dell'attrezzatura condotta. Facilita la comunicazione tra il sistema di controllo della turbina e i sensori e gli attuatori sui macchinari azionati. Ad esempio, in un impianto chimico in cui una turbina a vapore aziona un compressore centrifugo per la compressione del gas, la scheda riceve segnali relativi ai requisiti di pressione e flusso del gas da comprimere e trasmette queste informazioni al sistema di controllo della turbina. Il sistema di controllo regola quindi la potenza e la velocità della turbina di conseguenza per mantenere il rapporto di compressione e la portata desiderati.
• Integrazione e coordinamento dei processi: Il DS3800HMAC aiuta anche a integrare il funzionamento della turbina con il processo industriale complessivo. Può comunicare con altri sistemi di controllo nello stabilimento di produzione, come controllori logici programmabili (PLC) o sistemi di controllo distribuito (DCS), per condividere informazioni sullo stato, sulle prestazioni e su eventuali problemi della turbina. Ciò consente un coordinamento senza soluzione di continuità tra le diverse parti del processo di produzione e consente una produzione più efficiente. Ad esempio, in uno stabilimento di produzione automobilistica in cui una turbina a gas fornisce energia a varie linee di produzione, la scheda può inviare dati al sistema di controllo centrale sulla disponibilità della turbina e sulla potenza erogata. Il sistema di controllo centrale può quindi utilizzare queste informazioni per ottimizzare l'allocazione delle risorse e programmare le attività di manutenzione senza interrompere la produzione.

Energia rinnovabile con integrazione delle turbine

• Centrali elettriche a ciclo combinato: Nelle centrali elettriche a ciclo combinato che integrano turbine a gas con turbine a vapore e spesso incorporano fonti di energia rinnovabile o sistemi di recupero del calore di scarto, il DS3800HMAC è fondamentale per coordinare il funzionamento dei diversi componenti della turbina. Consente lo scambio di dati tra i sistemi di controllo della turbina a gas e a vapore, consentendo l'ottimizzazione del trasferimento di energia tra il calore di scarico della turbina a gas e il processo di generazione di vapore per la turbina a vapore. Ad esempio, può comunicare la temperatura di scarico e la portata della turbina a gas al sistema di controllo della turbina a vapore, che regola quindi il funzionamento del generatore di vapore a recupero di calore (HRSG) per massimizzare la produzione di vapore per la turbina a vapore. Ciò migliora l’efficienza complessiva e la potenza erogata dell’impianto a ciclo combinato.
• Ibridazione delle turbine e stoccaggio dell'energia: In alcune applicazioni avanzate in cui le turbine a gas o a vapore sono combinate con sistemi di accumulo di energia (come batterie o volani) per gestire le fluttuazioni di potenza e migliorare la stabilità della rete, il DS3800HMAC può interfacciarsi con i sistemi di controllo di accumulo di energia. Può ricevere segnali relativi alla domanda della rete, ai livelli di stoccaggio dell'energia e alle prestazioni della turbina per prendere decisioni su quando immagazzinare o rilasciare energia e come regolare il funzionamento della turbina per supportare la rete. Ad esempio, durante i periodi di bassa domanda di rete, la scheda può controllare la turbina per ridurre la potenza erogata e indirizzare l’energia in eccesso per caricare il sistema di accumulo dell’energia. Quindi, quando la domanda della rete aumenta, può utilizzare l'energia immagazzinata per aumentare la produzione di energia regolando di conseguenza il funzionamento della turbina.

Gestione degli edifici e cogenerazione

• Sistemi di cogenerazione: Nei sistemi di cogenerazione (combinazione di calore ed elettricità - CHP) installati in edifici commerciali, ospedali o campus industriali, il DS3800HMAC viene utilizzato per gestire il funzionamento della turbina a gas o a vapore per produrre contemporaneamente elettricità e calore utile. Coordina la comunicazione tra il sistema di controllo della turbina e i sistemi di riscaldamento, ventilazione e condizionamento dell'aria (HVAC) dell'edificio e altri sistemi che consumano energia. Ad esempio, in un ospedale con un sistema di cogenerazione, il quadro può regolare la potenza della turbina per garantire che ci sia elettricità sufficiente per le apparecchiature mediche critiche fornendo allo stesso tempo acqua calda o vapore per scopi di riscaldamento e sterilizzazione. Monitora le richieste di energia e calore della struttura e apporta le modifiche necessarie per ottimizzare l'utilizzo energetico complessivo e ridurre la dipendenza da fonti energetiche esterne.
• Gestione energetica degli edifici: Il DS3800HMAC può anche comunicare con il sistema di gestione dell'energia dell'edificio (EMS). Fornisce dati sulle prestazioni, sulla produzione di energia e sull'efficienza della turbina all'EMS, che può quindi utilizzare queste informazioni per strategie complessive di ottimizzazione energetica. Ad esempio, l’EMS può utilizzare i dati del DS3800HMAC per prendere decisioni su quando dare priorità alla generazione di elettricità per l’uso in loco rispetto all’esportazione dell’energia in eccesso nella rete, a seconda di fattori quali i prezzi dell’elettricità, l’occupazione degli edifici e le esigenze di riscaldamento/raffreddamento.

Personalizzazione:DS3800HMAC

• • Personalizzazione degli algoritmi di controllo: A seconda delle caratteristiche uniche dell'applicazione della turbina e del processo industriale in cui è integrata, il firmware del DS3800HMAC può essere personalizzato per implementare algoritmi di controllo specializzati. Ad esempio, in una turbina a gas utilizzata per raggiungere il picco di produzione di energia con rapidi cambiamenti di carico, è possibile sviluppare algoritmi personalizzati per ottimizzare il tempo di risposta per regolare il flusso di carburante e l'aspirazione dell'aria. Questi algoritmi possono tenere conto di fattori quali le curve prestazionali specifiche della turbina, la frequenza prevista delle variazioni di carico e le velocità di rampa di potenza in uscita desiderate. In una turbina a vapore con un design particolare per applicazioni di riscaldamento di processi industriali, il firmware può essere programmato per dare priorità alla stabilità della pressione del vapore rispetto alla potenza erogata quando si controllano le valvole di ingresso del vapore, in base ai requisiti di calore specifici del processo collegato.
  • Rilevamento guasti e personalizzazione della gestione: Il firmware può essere configurato per rilevare e rispondere a guasti specifici in modo personalizzato. Diversi modelli di turbine o ambienti operativi possono avere modalità di guasto distinte o componenti più soggetti a problemi. In una turbina a gas che opera in un ambiente polveroso, ad esempio, il firmware può essere programmato per monitorare attentamente la caduta di pressione del filtro dell'aria e attivare avvisi o azioni correttive automatiche se la caduta di pressione supera una determinata soglia, indicando un potenziale intasamento che potrebbe influire sull'efficienza della combustione. In una turbina a vapore in cui alcuni cuscinetti sono critici e hanno una storia di problemi legati alla temperatura, il firmware può essere personalizzato per implementare un monitoraggio della temperatura più sensibile e protocolli di spegnimento immediato o riduzione del carico quando vengono rilevati aumenti anomali della temperatura.
  • Personalizzazione del protocollo di comunicazione: Per l'integrazione con i sistemi di controllo industriale esistenti che possono utilizzare protocolli di comunicazione diversi, il firmware del DS3800HMAC può essere aggiornato per supportare protocolli aggiuntivi o specializzati. Se una centrale elettrica dispone di apparecchiature preesistenti che comunicano tramite un protocollo seriale più vecchio come RS232 con impostazioni personalizzate specifiche, il firmware può essere modificato per consentire uno scambio di dati senza interruzioni con tali sistemi. In una configurazione moderna che mira all'integrazione con piattaforme di monitoraggio basate su cloud o tecnologie Industria 4.0, il firmware può essere migliorato per funzionare con protocolli come MQTT (Message Queuing Telemetry Transport) o OPC UA (OPC Unified Architecture) per un efficiente monitoraggio remoto, analisi dei dati e controllo da sistemi esterni.
  • Personalizzazione dell'elaborazione dei dati e dell'analisi: Il firmware può essere personalizzato per eseguire attività specifiche di elaborazione e analisi dei dati rilevanti per l'applicazione. In una centrale elettrica a ciclo combinato in cui l’ottimizzazione dell’interazione tra turbine a gas e a vapore è fondamentale, il firmware può essere programmato per analizzare l’efficienza di recupero del calore di scarico sulla base dei segnali provenienti dai sensori di temperatura e di flusso su entrambe le turbine. Può calcolare gli indicatori chiave di prestazione, come l’efficienza complessiva di conversione energetica del ciclo combinato e fornire approfondimenti agli operatori per prendere decisioni informate sulla regolazione dei parametri operativi. In un sistema di cogenerazione dell'edificio, il firmware può analizzare le richieste di energia e calore dell'edificio nel tempo e regolare di conseguenza il funzionamento della turbina per ottimizzare l'equilibrio tra generazione di elettricità e produzione di calore.

Personalizzazione dell'hardware

• Personalizzazione della configurazione di ingressi/uscite (I/O).:
  • Adattamento dell'ingresso analogico: A seconda dei tipi di sensori utilizzati in una particolare applicazione della turbina, i canali di ingresso analogici del DS3800HMAC possono essere personalizzati. Se viene installato un sensore di temperatura specializzato con un intervallo di uscita di tensione non standard per misurare la temperatura di un componente critico nella turbina, è possibile aggiungere alla scheda ulteriori circuiti di condizionamento del segnale come resistori personalizzati, amplificatori o divisori di tensione. Questi adattamenti garantiscono che i segnali unici dei sensori vengano acquisiti ed elaborati correttamente dalla scheda. Allo stesso modo, in una turbina a vapore con misuratori di portata progettati su misura con caratteristiche di uscita specifiche, gli ingressi analogici possono essere configurati per gestire accuratamente i corrispondenti segnali di tensione o corrente.
  • Personalizzazione degli ingressi/uscite digitali: I canali di ingresso e uscita digitali possono essere personalizzati per interfacciarsi con dispositivi digitali specifici nel sistema. Se l'applicazione richiede il collegamento a sensori o attuatori digitali personalizzati con livelli di tensione o requisiti logici unici, è possibile incorporare traslatori di livello o circuiti buffer aggiuntivi. Ad esempio, in una turbina a gas con un sistema specializzato di protezione da sovravelocità che utilizza componenti digitali con caratteristiche elettriche specifiche per una maggiore affidabilità, i canali I/O digitali del DS3800HMAC possono essere modificati per garantire una comunicazione adeguata con questi componenti. In un sistema di controllo di una turbina a vapore con logica digitale non standard per l'azionamento di determinate valvole, gli I/O digitali possono essere personalizzati di conseguenza.
  • Ingresso alimentazione Impostazioni industriali personalizzate con: Nelle configurazioni di alimentazione non standard, l'ingresso di alimentazione del DS3800HMAC può essere adattato. Se un impianto dispone di una fonte di alimentazione con una tensione o una corrente nominale diversa rispetto alle tipiche opzioni di alimentazione normalmente accettate dalla scheda, è possibile aggiungere moduli di condizionamento dell'alimentazione come convertitori CC-CC o regolatori di tensione per garantire che la scheda riceva un'alimentazione stabile e adeguata. Ad esempio, in un impianto di generazione di energia offshore con sistemi di alimentazione complessi soggetti a fluttuazioni di tensione e distorsioni armoniche, è possibile implementare soluzioni di ingresso di alimentazione personalizzate per salvaguardare il DS3800HMAC da sovratensioni e garantirne il funzionamento affidabile.
• Moduli aggiuntivi ed espansioni:
  • Moduli di monitoraggio avanzati: Per migliorare le capacità di diagnostica e monitoraggio del DS3800HMAC, è possibile aggiungere moduli sensore aggiuntivi. In una turbina a gas in cui si desidera un monitoraggio più dettagliato dello stato delle pale, è possibile integrare sensori aggiuntivi come i sensori di gioco delle punte delle pale, che misurano la distanza tra le punte delle pale della turbina e l'involucro. Questi dati aggiuntivi dei sensori possono quindi essere elaborati dalla scheda e utilizzati per un monitoraggio delle condizioni più completo e un avviso tempestivo di potenziali problemi relativi alla lama. In una turbina a vapore, è possibile aggiungere sensori per rilevare i primi segni di erosione del percorso del vapore, come rilevatori di particelle nel flusso di vapore o sensori di vibrazione avanzati sull'involucro della turbina, per fornire maggiori informazioni per la manutenzione preventiva e ottimizzare la durata della turbina.
  • Moduli di espansione di comunicazione: Se il sistema industriale dispone di un'infrastruttura di comunicazione legacy o specializzata con cui il DS3800HMAC deve interfacciarsi, è possibile aggiungere moduli di espansione di comunicazione personalizzati. Ciò potrebbe comportare l’integrazione di moduli per supportare i vecchi protocolli di comunicazione seriale ancora in uso in alcune strutture o l’aggiunta di funzionalità di comunicazione wireless per il monitoraggio remoto in aree difficili da raggiungere dell’impianto o per l’integrazione con squadre di manutenzione mobili. In una configurazione di generazione di energia distribuita con più turbine distribuite su una vasta area, è possibile aggiungere moduli di comunicazione wireless al DS3800HMAC per consentire agli operatori di monitorare in remoto lo stato di diverse turbine e comunicare con le schede da una sala di controllo centrale o mentre sono sul posto ispezioni.

Personalizzazione in base ai requisiti ambientali

• Personalizzazione di involucri e protezioni:
  • Adattamento ad ambienti difficili: In ambienti industriali particolarmente difficili, come quelli con livelli elevati di polvere, umidità, temperature estreme o esposizione chimica, l'involucro fisico del DS3800HMAC può essere personalizzato. È possibile aggiungere rivestimenti, guarnizioni e sigilli speciali per migliorare la protezione contro la corrosione, l'ingresso di polvere e l'umidità. Ad esempio, in una centrale elettrica nel deserto dove le tempeste di polvere sono comuni, l'involucro può essere progettato con funzionalità avanzate di protezione dalla polvere e filtri dell'aria per mantenere puliti i componenti interni della scheda. In un impianto di lavorazione chimica in cui esiste il rischio di spruzzi e fumi chimici, la custodia può essere realizzata con materiali resistenti alla corrosione chimica e sigillata per impedire che sostanze nocive raggiungano i componenti interni del quadro di controllo.
  • Personalizzazione della gestione termica: A seconda delle condizioni di temperatura ambiente dell'ambiente industriale, è possibile incorporare soluzioni personalizzate di gestione termica. In una struttura situata in un clima caldo dove la scheda di controllo potrebbe essere esposta a temperature elevate per periodi prolungati, è possibile integrare nell'involucro ulteriori dissipatori di calore, ventole di raffreddamento o anche sistemi di raffreddamento a liquido (se applicabile) per mantenere il dispositivo all'interno della sua intervallo di temperatura operativa ottimale. In una centrale elettrica a clima freddo, è possibile aggiungere elementi riscaldanti o isolamento per garantire che il DS3800HMAC si avvii e funzioni in modo affidabile anche a temperature gelide.

Personalizzazione per standard e regolamenti di settore specifici

• Personalizzazione della conformità:
  • Requisiti delle centrali nucleari: Nelle centrali nucleari, che hanno standard normativi e di sicurezza estremamente severi, il DS3800HMAC può essere personalizzato per soddisfare queste esigenze specifiche. Ciò potrebbe comportare l’utilizzo di materiali e componenti resistenti alle radiazioni, sottoposti a test specializzati e processi di certificazione per garantire l’affidabilità in condizioni nucleari e l’implementazione di funzionalità ridondanti o di sicurezza per soddisfare gli elevati requisiti di sicurezza del settore. In una nave navale a propulsione nucleare o in un impianto di produzione di energia nucleare, ad esempio, il pannello di controllo dovrebbe soddisfare rigorosi standard di sicurezza e prestazioni per garantire il funzionamento sicuro dei sistemi che si basano sul DS3800HMAC per l'elaborazione e il controllo del segnale di ingresso nella turbina. o altre applicazioni pertinenti.
  • Standard aerospaziali e aeronautici: Nelle applicazioni aerospaziali, esistono normative specifiche riguardanti la tolleranza alle vibrazioni, la compatibilità elettromagnetica (EMC) e l'affidabilità a causa della natura critica delle operazioni degli aeromobili. Il DS3800HMAC può essere personalizzato per soddisfare questi requisiti. Ad esempio, potrebbe essere necessario modificarlo per avere funzionalità avanzate di isolamento dalle vibrazioni e una migliore protezione contro le interferenze elettromagnetiche per garantire un funzionamento affidabile durante il volo. In un'unità di potenza ausiliaria (APU) di un aereo che utilizza una turbina per la generazione di energia e richiede l'elaborazione del segnale di ingresso per i suoi sistemi di controllo, la scheda dovrebbe conformarsi a rigorosi standard aeronautici di qualità e prestazioni per garantire la sicurezza e l'efficienza dell'APU e dell'APU. sistemi associati.

Supporto e servizi:DS3800HMAC

Il nostro supporto tecnico e i nostri servizi sul prodotto sono progettati per aiutarti a ottenere il massimo dal tuo Altro prodotto. Il nostro team di esperti è disponibile per fornire assistenza con installazione, configurazione, risoluzione dei problemi e altro ancora.

Offriamo una gamma di opzioni di supporto, incluso supporto telefonico, supporto e-mail e supporto tramite chat online. La nostra knowledge base online è inoltre disponibile 24 ore su 24, 7 giorni su 7 e fornisce l'accesso ad articoli e risorse utili.

Oltre ai nostri servizi di supporto tecnico, offriamo anche servizi professionali per aiutarti a ottimizzare il tuo Altro prodotto. Il nostro team di consulenti può aiutarti con qualsiasi cosa, dalla personalizzazione all'integrazione con altri sistemi.
