General Electric DS3800HRCA Panel di interfaccia ausiliaria per industria

Descrizione del prodotto:DS3800HRCA

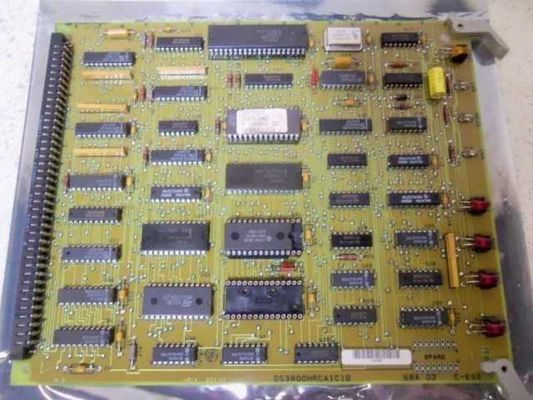

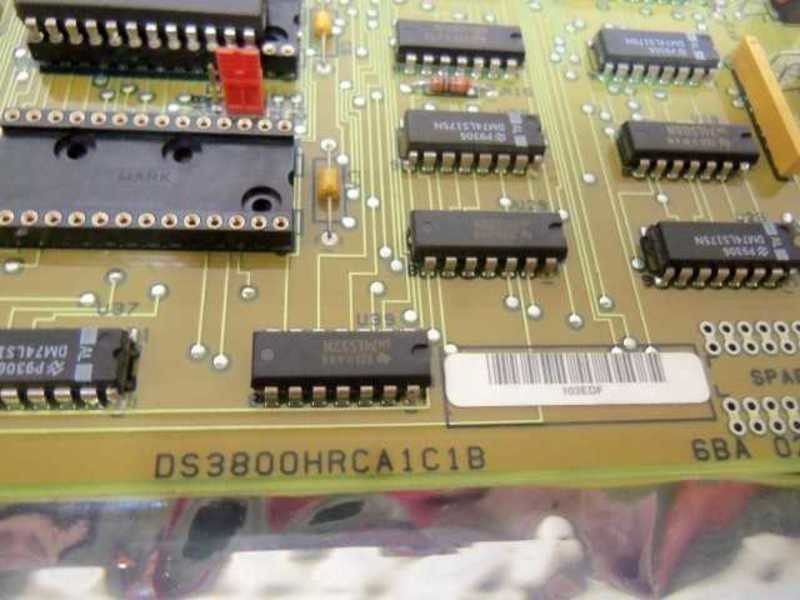

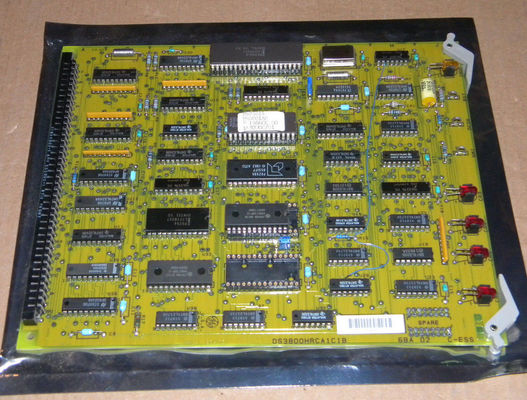

• Layout e montaggio della scheda: Il DS3800HRCA è un circuito stampato con un layout accuratamente organizzato. È progettato per essere integrato nell'infrastruttura più ampia del sistema di controllo della turbina, spesso funzionando come una scheda secondaria. Può essere facilmente collegato ad altri componenti attraverso specifici meccanismi di connessione. Dispone, ad esempio, della predisposizione per il collegamento ai lunghi terminali dell'alimentazione madre, che facilitano l'erogazione di energia elettrica alla scheda. Sono inoltre presenti due clip e due piccole viti che svolgono un ruolo nel fissarlo in posizione all'interno dell'involucro o dell'armadio del sistema, garantendone la stabilità durante il funzionamento e proteggendolo da vibrazioni meccaniche o spostamenti accidentali.
• Indicatori luminosi: Posizionati lungo un bordo della scheda, sono presenti diversi LED indicatori che forniscono segnali visivi sul suo stato operativo. Sono presenti un LED ambra e quattro LED rossi, ciascuno tenuto saldamente in posizione da piccole clip nere. Questi LED sono posizionati strategicamente per essere facilmente visibili a tecnici e operatori. Il LED color ambra potrebbe indicare determinate condizioni operative normali, come l'alimentazione fornita o una particolare modalità operativa attiva. I LED rossi, invece, segnalano tipicamente varie condizioni anomale o di avviso, come un guasto in un circuito specifico, una situazione di sovratensione o sovracorrente o un problema con le funzioni di elaborazione del segnale. La loro presenza consente una rapida ispezione visiva per valutare a colpo d'occhio lo stato di salute della tavola.
• Perni del ponticello: La scheda è dotata di cinque pin di collegamento coperti da due coperchi. Questi ponticelli sono un aspetto importante del suo design in quanto consentono agli operatori di modificare le connessioni elettriche o il flusso di energia all'interno dei circuiti della scheda. Modificando la configurazione di questi ponticelli, è possibile abilitare o disabilitare diverse modalità operative o percorsi del segnale, fornendo un livello di flessibilità nell'adattare la funzionalità della scheda ai requisiti specifici del sistema di controllo della turbina. Ad esempio, potrebbero essere utilizzati per selezionare tra diversi intervalli di ingresso o uscita per determinati segnali o per abilitare o bypassare circuiti interni specifici per scopi di risoluzione dei problemi o personalizzazione.
• Componenti elettronici: Il DS3800HRCA è popolato con una vasta gamma di componenti elettronici. Contiene più condensatori, inclusi cinque gialli, che vengono utilizzati per varie funzioni elettriche come filtrare il rumore elettrico, immagazzinare energia elettrica per attenuare le fluttuazioni di tensione e garantire un'alimentazione stabile a diverse parti del circuito. Esistono anche numerosi diodi di diversi colori, come tre diodi blu, due diodi argento, un diodo nero e diciannove diodi gialli. I diodi svolgono un ruolo essenziale nel raddrizzare la corrente, proteggere dalla tensione inversa e controllare la direzione del flusso di corrente all'interno dei circuiti elettrici. Inoltre, sulla scheda sono presenti sedici resistori a nastro, ciascuno chiaramente contrassegnato con la propria capacità di corrente. Questi resistori sono fondamentali per controllare il flusso di corrente, impostare cadute di tensione appropriate tra le diverse sezioni del circuito e garantire che i segnali elettrici siano ai livelli corretti per un'elaborazione e una comunicazione corrette all'interno della scheda e con altri componenti collegati.
• Chip di memoria: La scheda incorpora un numero significativo di chip di memoria. Sono presenti 33 EPROM (memoria di sola lettura programmabile cancellabile) o chip di archiviazione che possono essere aggiornati e riprogrammati. Questi vengono utilizzati per archiviare firmware, algoritmi di controllo, parametri di configurazione e altri dati che definiscono il modo in cui la scheda funziona ed elabora i segnali. La possibilità di aggiornarli e riprogrammarli consente la personalizzazione e l'adattamento del comportamento della scheda alle diverse applicazioni della turbina e ai mutevoli requisiti operativi. Inoltre, ci sono quattro chip EEPROM (memoria di sola lettura programmabile cancellabile elettricamente) che non sono aggiornabili allo stesso modo. Questi vengono probabilmente utilizzati per archiviare dati critici e permanenti che non dovrebbero essere facilmente modificati, come le impostazioni predefinite o i valori di calibrazione. Inoltre, sulla scheda sono presenti due aree in cui è possibile aggiungere ulteriori chip EPROM o EEPROM. Uno è etichettato come "ricambio" e ha punti di attacco argentati, mentre l'altro è una piattaforma nera vuota con porte di connessione, che offre il potenziale per espandere la capacità di memoria della scheda o aggiungere funzionalità personalizzate in futuro.

Capacità funzionali

• Condizionamento del segnale: La funzione principale del DS3800HRCA è quella di condizionare ed elaborare vari segnali ricevuti da sensori e altri componenti all'interno del sistema di controllo della turbina. Può gestire un'ampia varietà di segnali di ingresso, compresi quelli provenienti da sensori di temperatura (come termocoppie o rilevatori di temperatura a resistenza - RTD), sensori di pressione, sensori di vibrazione e altri dispositivi di monitoraggio situati in tutta la turbina. Per i segnali analogici, esegue operazioni come l'amplificazione per aumentare i segnali deboli del sensore a un livello che può essere rilevato ed elaborato con precisione dai circuiti interni della scheda. Applica inoltre tecniche di filtraggio per rimuovere il rumore elettrico e le interferenze che potrebbero essere presenti nei segnali, garantendo che i segnali elaborati siano puliti e affidabili per ulteriori analisi e processi decisionali.
• Elaborazione e conversione del segnale: La scheda è in grado di convertire diversi tipi di segnali in formati che possono essere compresi e utilizzati dal sistema di controllo. Ad esempio, i segnali analogici provenienti dai sensori vengono convertiti in forma digitale attraverso processi di conversione da analogico a digitale. Ciò consente l'elaborazione digitale dei segnali utilizzando il microprocessore integrato e i circuiti digitali associati. Può anche gestire segnali digitali provenienti da varie fonti, eseguendo attività come la decodifica di informazioni digitali codificate, il buffering per rafforzare i segnali per una trasmissione affidabile all'interno della scheda e ad altri componenti e lo spostamento del livello logico per garantire la compatibilità con i requisiti di tensione dei componenti interni.
• Archiviazione e recupero dei dati: Grazie ai suoi molteplici chip di memoria, il DS3800HRCA svolge un ruolo cruciale nella memorizzazione e nel recupero dei dati relativi al funzionamento della turbina e alla configurazione della scheda. Come accennato in precedenza, i chip EPROM ed EEPROM memorizzano il firmware che contiene gli algoritmi di controllo e la logica operativa. Questi algoritmi vengono eseguiti dalla scheda per elaborare i segnali e generare segnali di controllo appropriati per gli attuatori all'interno del sistema a turbina. La memoria memorizza anche i parametri di configurazione che definiscono aspetti come mappature di input/output, intervalli di segnali e impostazioni di comunicazione. Questi dati vengono recuperati durante il funzionamento per garantire che la scheda funzioni come configurato e possa adattarsi alle diverse condizioni operative e ai requisiti di sistema.
• Generazione del segnale di controllo: Sulla base dei segnali di ingresso elaborati e della logica di controllo programmata archiviata nella sua memoria, il DS3800HRCA genera segnali di controllo per attivare vari componenti nel sistema della turbina. Può inviare comandi ai motori che azionano le pompe per l'alimentazione del carburante, la circolazione dell'acqua di raffreddamento o altri sistemi ausiliari relativi al funzionamento della turbina. Controlla inoltre le elettrovalvole che regolano il flusso di carburante, vapore o altri fluidi all'interno del sistema, garantendo che la turbina funzioni in condizioni ottimali. Ad esempio, se i segnali del sensore elaborati indicano che la temperatura della turbina sta superando un limite di sicurezza, la scheda può inviare un segnale di controllo per aprire maggiormente la valvola dell'acqua di raffreddamento per aumentare l'effetto di raffreddamento e mantenere la temperatura entro un intervallo accettabile. Allo stesso modo, durante le procedure di avvio o arresto, coordina la sequenza delle azioni inviando segnali appropriati a diversi attuatori per garantire una transizione fluida e sicura dello stato operativo della turbina.
• Comunicazione e integrazione di sistemi: Il DS3800HRCA è progettato per comunicare con altri componenti all'interno del sistema di controllo della turbina GE Speedtronic Mark IV e potenzialmente anche con sistemi esterni. Supporta più interfacce e protocolli di comunicazione, che consentono lo scambio e l'integrazione dei dati senza soluzione di continuità. Ad esempio, può comunicare con altre schede o controller nel sistema tramite Ethernet, consentendo la condivisione di dati operativi in ​​tempo reale, il coordinamento delle azioni di controllo e il monitoraggio e controllo remoto da una posizione centrale. Può anche utilizzare RS-485 o altri protocolli di comunicazione seriale per interfacciarsi con sensori, attuatori o apparecchiature preesistenti specifici che potrebbero far parte dell'infrastruttura di controllo della turbina. Questa capacità di comunicazione è essenziale per il funzionamento complessivo e l'ottimizzazione del sistema di controllo della turbina, poiché consente a diversi componenti di lavorare insieme in modo coordinato.

Ruolo nei sistemi industriali

• Generazione di energia: Nelle applicazioni di generazione di energia, in particolare nelle centrali elettriche con turbine a gas e a vapore, il DS3800HRCA è parte integrante del sistema di controllo. Funziona insieme ad altri componenti per garantire il funzionamento efficiente e sicuro delle turbine. Elaborando e condizionando i segnali dei sensori, aiuta a monitorare lo stato di salute e le prestazioni della turbina, fornendo informazioni cruciali agli operatori per prendere decisioni informate sulle regolazioni del carico, sui programmi di manutenzione e sull'ottimizzazione complessiva del sistema.

• Produzione industriale e controllo di processo: Negli ambienti industriali in cui le turbine vengono utilizzate per azionare altri processi, come in alcuni impianti di produzione in cui le turbine a vapore alimentano le linee di produzione o negli impianti chimici in cui le turbine a gas vengono utilizzate per azionamenti meccanici, il DS3800HRCA svolge un ruolo simile nel controllo e nel monitoraggio della turbina operazione. Garantisce che la turbina fornisca la potenza richiesta e funzioni in modo da soddisfare le esigenze specifiche del processo di produzione.

Considerazioni ambientali e operative

• Tolleranza alla temperatura e all'umidità: Il DS3800HRCA è progettato per funzionare in condizioni ambientali specifiche. In genere può funzionare in modo affidabile in un intervallo di temperature comune negli ambienti industriali, solitamente da -20°C a +70°C. Questa ampia tolleranza alla temperatura ne consente l'impiego in vari luoghi, dagli ambienti esterni freddi come quelli dei siti di produzione di energia durante l'inverno alle aree di produzione calde o alle sale attrezzature dove potrebbe essere esposto al calore generato dai macchinari vicini.

• Compatibilità elettromagnetica (EMC): Per funzionare in modo efficace in ambienti industriali elettricamente rumorosi in cui sono presenti numerosi motori, generatori e altre apparecchiature elettriche che generano campi elettromagnetici, il DS3800HRCA dispone di buone proprietà di compatibilità elettromagnetica. È progettato per resistere alle interferenze elettromagnetiche esterne e anche per ridurre al minimo le proprie emissioni elettromagnetiche per prevenire interferenze con altri componenti del sistema. Ciò si ottiene attraverso un'attenta progettazione del circuito, l'uso di componenti con buone caratteristiche EMC e un'adeguata schermatura ove necessario, consentendo alla scheda di mantenere l'integrità del segnale e una comunicazione affidabile in presenza di disturbi elettromagnetici.

Caratteristiche:DS3800HRCA

• Gestione dei segnali analogici e digitali: Il DS3800HRCA è abile nella gestione sia dei segnali analogici che digitali. Può ricevere un'ampia gamma di segnali analogici da vari sensori posizionati nella turbina, come sensori di temperatura (incluse termocoppie e rilevatori di temperatura a resistenza - RTD), sensori di pressione, sensori di vibrazione e altri. Per questi segnali analogici, esegue fasi di elaborazione essenziali tra cui l'amplificazione per aumentare i segnali deboli del sensore a un livello adeguato per un'ulteriore elaborazione, il filtraggio per eliminare il rumore elettrico e le interferenze e la precisa conversione da analogico a digitale. Questa conversione consente ai segnali analogici di essere tradotti in formato digitale, che può quindi essere efficacemente analizzato e manipolato dai circuiti digitali interni della scheda.
•
  Sul fronte digitale, può gestire segnali digitali provenienti da diverse fonti come interruttori, sensori digitali o indicatori di stato all'interno del sistema. Operazioni come lo spostamento del livello logico, il buffering e la decodifica vengono eseguite per garantire che i segnali digitali siano nel formato e nei livelli di tensione appropriati per i componenti interni e per estrarre informazioni utili dai segnali digitali codificati.
• Alta risoluzione del segnale: Quando si ha a che fare con ingressi analogici, la scheda offre in genere una risoluzione relativamente alta per la conversione da analogico a digitale. La risoluzione può variare da 10 a 16 bit, a seconda del modello specifico. Una risoluzione più elevata significa che variazioni più piccole nei segnali analogici di ingresso possono essere rilevate e rappresentate con precisione nel dominio digitale. Ad esempio, quando si misurano le variazioni di temperatura o pressione in un sistema a turbina, una risoluzione più elevata consente un monitoraggio e un controllo più precisi, che sono fondamentali per mantenere condizioni operative ottimali e rilevare i primi segnali di potenziali problemi.
• Condizionamento del segnale versatile: Fornisce funzionalità versatili di condizionamento del segnale per diversi tipi di sensori. Ad esempio, può gestire le caratteristiche elettriche uniche delle termocoppie, che producono segnali a bassissima tensione proporzionali alla temperatura, applicando opportune tecniche di amplificazione e compensazione della giunzione fredda. Allo stesso modo, per gli RTD, può misurare con precisione le variazioni di resistenza e convertirle in valori di temperatura corrispondenti utilizzando gli algoritmi di calibrazione corretti. Questa adattabilità a vari tipi di sensori lo rende adatto a un'ampia gamma di applicazioni di monitoraggio delle turbine.

• Funzionalità di comunicazione

• Interfacce di comunicazione multiple: Il DS3800HRCA supporta più interfacce di comunicazione, migliorando la sua capacità di integrazione con diversi sistemi. Di solito include Ethernet, RS-485 e potenzialmente altre interfacce di comunicazione seriale. L'interfaccia Ethernet consente un'integrazione perfetta nelle reti locali (LAN) e facilita la comunicazione con altri componenti chiave nel sistema di controllo industriale, come altri controller, stazioni operatore e stazioni di lavoro di manutenzione. Ciò consente un efficiente scambio di dati, monitoraggio e controllo remoto, consentendo agli operatori di accedere ai dati in tempo reale da una posizione centrale, apportare modifiche al funzionamento della turbina ed eseguire attività diagnostiche senza dover essere fisicamente presenti vicino all'apparecchiatura.
•
  L'interfaccia RS-485 è utile per la connessione con una varietà di sensori, attuatori o apparecchiature legacy che utilizzano questo protocollo. Supporta la comunicazione multi-drop, consentendo la comunicazione con più dispositivi in ​​una configurazione di bus seriale. Ciò è utile negli ambienti industriali in cui diversi componenti devono scambiare dati su distanze maggiori o in una configurazione di rete.
• Ampia gamma di protocolli supportati: A seconda dei requisiti dell'applicazione, la scheda può supportare vari protocolli di comunicazione costruiti su queste interfacce. Ad esempio, potrebbe essere in grado di funzionare con il protocollo Modbus RTU (Remote Terminal Unit) su RS-485 per un efficiente scambio di dati tra diversi componenti in una configurazione master-slave. Su Ethernet, potrebbe supportare protocolli come TCP/IP (Transmission Control Protocol/Internet Protocol), consentendogli di comunicare con un'ampia gamma di dispositivi e sistemi in un ambiente di rete. Questa flessibilità nel supporto dei protocolli consente l'integrazione con diversi sistemi e piattaforme di controllo, facilitando l'interoperabilità in contesti industriali complessi.

• Caratteristiche di controllo e attuazione

• Controllo preciso dell'attuatore: Il DS3800HRCA ha la capacità di generare segnali di controllo precisi per una varietà di attuatori nel sistema a turbina. Può inviare comandi a motori, elettrovalvole, relè e altri dispositivi cruciali per regolare il funzionamento della turbina e dei sistemi ausiliari associati. Sulla base dei segnali dei sensori elaborati e della logica di controllo programmata (memorizzata sulla scheda o in un sistema di controllo di livello superiore collegato), può apportare regolazioni precise per garantire che la turbina funzioni in condizioni ottimali. Ad esempio, può regolare il flusso di carburante, vapore o acqua di raffreddamento controllando con precisione la posizione delle valvole o regolare la velocità dei motori che azionano le pompe o altri componenti meccanici.
• Logica di controllo programmabile: La scheda probabilmente incorpora funzionalità logiche programmabili, consentendo agli utenti di implementare algoritmi di controllo personalizzati. Questa flessibilità consente agli ingegneri di adattare le strategie di controllo ai requisiti specifici dell'applicazione della turbina e del processo industriale in cui è integrata. Che si tratti di ottimizzare le sequenze di avvio e arresto di una turbina a vapore o di regolare il comportamento di inseguimento del carico di una turbina a gas in base alle richieste della rete, la capacità di programmare una logica di controllo personalizzata rappresenta un vantaggio significativo. Consente inoltre l'adattamento del sistema di controllo ai cambiamenti nel tempo delle prestazioni della turbina, dell'ambiente operativo o dei requisiti di processo.

• Funzionalità di memoria

• Ampia memoria integrata: Il DS3800HRCA è dotato di una notevole quantità di memoria integrata. Include 33 EPROM (memoria di sola lettura programmabile cancellabile) o chip di archiviazione che possono essere aggiornati e riprogrammati, insieme a quattro chip EEPROM (memoria di sola lettura programmabile cancellabile elettricamente). La capacità di archiviazione combinata di questi moduli di memoria fornisce spazio sufficiente per archiviare firmware, parametri di configurazione, algoritmi di controllo e altri dati critici di cui la scheda ha bisogno per funzionare e mantenere la sua funzionalità nel tempo. La capacità di aggiornare e riprogrammare i chip EPROM consente la personalizzazione del comportamento della scheda e l'adattamento ai diversi processi industriali e ai mutevoli requisiti.
• Opzioni di memoria espandibili: Oltre ai chip di memoria esistenti, la scheda dispone di due aree in cui è possibile aggiungere ulteriori chip EPROM o EEPROM. Uno è etichettato come "ricambio" con punti di attacco argentati e l'altro è una piattaforma nera vuota con porte di connessione. Queste opzioni di espansione offrono la possibilità di aumentare ulteriormente la capacità di memoria o di aggiungere funzionalità personalizzate in futuro. Questa espandibilità è utile poiché le applicazioni industriali possono evolversi o richiedere più spazio di archiviazione per algoritmi di controllo avanzati, registrazione aggiuntiva dei dati dei sensori o altri scopi.

• Funzionalità di diagnostica e monitoraggio

• Indicatori luminosi a LED: La presenza di un led ambra e di quattro led rossi è una caratteristica utile per valutare velocemente lo stato della scheda. Il LED color ambra può fornire segnali visivi sulle normali condizioni operative, ad esempio indicare che la scheda è accesa o che è attiva una particolare modalità operativa. I LED rossi, invece, sono progettati per segnalare diversi tipi di condizioni anomale o di allarme, come un guasto in un circuito specifico, una situazione di sovratensione o sovracorrente o un problema con le funzioni di elaborazione del segnale. Questo feedback visivo consente ai tecnici e agli operatori di identificare tempestivamente potenziali problemi e intraprendere le azioni appropriate senza dover fare affidamento immediatamente su strumenti diagnostici complessi.
• Punti test (se applicabile): Alcune versioni del DS3800HRCA potrebbero avere punti di test posizionati strategicamente sulla scheda. Questi punti di test forniscono l'accesso a specifici nodi elettrici all'interno del circuito, consentendo ai tecnici di utilizzare apparecchiature di test come multimetri o oscilloscopi per misurare tensioni, correnti o forme d'onda del segnale. Ciò consente una risoluzione dettagliata dei problemi, la verifica dell'integrità del segnale e una migliore comprensione del comportamento dei circuiti interni, soprattutto quando si tenta di diagnosticare problemi relativi all'elaborazione del segnale, alla distribuzione dell'alimentazione o alla comunicazione.

• Caratteristiche di adattabilità ambientale

• Ampio intervallo di temperature: La scheda è progettata per funzionare in un intervallo di temperature relativamente ampio, tipicamente da -20°C a +70°C. Questa ampia tolleranza alla temperatura gli consente di funzionare in modo affidabile in vari ambienti industriali, dai freddi siti di produzione di energia all'aperto durante l'inverno alle aree di produzione calde o alle sale attrezzature dove potrebbe essere esposto al calore generato dai macchinari vicini. Ciò garantisce che il DS3800HRCA possa mantenere le sue prestazioni e capacità di comunicazione indipendentemente dalle condizioni di temperatura ambiente.
• Umidità e compatibilità elettromagnetica (EMC): È in grado di gestire un'ampia gamma di livelli di umidità entro l'intervallo senza condensa comune negli ambienti industriali, solitamente dal 5% al ​​95% circa. Questa tolleranza all'umidità impedisce che l'umidità nell'aria causi cortocircuiti elettrici o corrosione dei componenti interni. Inoltre, la scheda ha buone proprietà di compatibilità elettromagnetica, il che significa che può resistere alle interferenze elettromagnetiche esterne di altre apparecchiature elettriche nelle vicinanze e ridurre al minimo le proprie emissioni elettromagnetiche per evitare interferenze con altri componenti del sistema. Ciò gli consente di funzionare stabilmente in ambienti elettricamente rumorosi dove sono presenti numerosi motori, generatori e altri dispositivi elettrici che generano campi elettromagnetici.

Parametri tecnici:DS3800HRCA

• Alimentazione elettrica
  • Tensione in ingresso: Il DS3800HRCA è progettato per funzionare con una gamma specifica di tensioni di ingresso. In genere richiede un ingresso di tensione CC nell'intervallo 24 V CC. Questo livello di tensione è comunemente utilizzato nei sistemi di controllo industriale ed è scelto per garantire un funzionamento stabile e la compatibilità con altri componenti nell'infrastruttura di controllo della turbina. Anche l'alimentatore ha determinati requisiti di corrente, con un consumo massimo di corrente di circa 2 A in condizioni operative normali. Ciò tiene conto della potenza necessaria ai vari componenti della scheda, come il microprocessore, i chip di memoria e i circuiti di elaborazione del segnale.
  • Consumo energetico: In condizioni di funzionamento normale, il consumo energetico del DS3800HRCA rientra generalmente in un intervallo specifico. Potrebbe consumare in media dai 10 ai 30 watt circa, a seconda di fattori come il livello di attività nell'elaborazione dei segnali, il numero di componenti attivamente impegnati e la complessità delle funzioni che sta eseguendo. La scheda è progettata per essere efficiente dal punto di vista energetico per ridurre al minimo la generazione di calore pur fornendo la potenza di elaborazione e le funzionalità necessarie.
• Segnali di ingresso
  • Ingressi digitali
    • Numero di canali: Solitamente sono disponibili diversi canali di ingresso digitale, spesso nell'intervallo da 8 a 16 canali. Questi canali sono progettati per ricevere segnali digitali da varie fonti come interruttori, sensori digitali o indicatori di stato all'interno del sistema di controllo industriale.
    • Livelli logici di ingresso: I canali di ingresso digitali sono configurati per accettare livelli logici standard, solitamente seguendo gli standard TTL (Transistor-Transistor Logic) o CMOS (Complementary Metal-Oxide-Semiconductor). Un livello digitale alto potrebbe essere compreso tra 2,4 V e 5 V e un livello digitale basso tra 0 V e 0,8 V.
  • Ingressi analogici
    • Numero di canali: Generalmente ha più canali di ingresso analogici, solitamente da 4 a 8 canali. Questi canali vengono utilizzati per ricevere segnali analogici da sensori come sensori di temperatura (termocoppie e rilevatori di temperatura a resistenza - RTD), sensori di pressione, sensori di vibrazione e altri.
    • Intervallo del segnale di ingresso: I canali di ingresso analogici possono gestire segnali di tensione entro intervalli specifici. Ad esempio, potrebbero essere in grado di accettare segnali di tensione da 0 - 5 V CC, 0 - 10 V CC o altri intervalli personalizzati a seconda della configurazione e dei tipi di sensori collegati. Alcuni modelli possono anche supportare segnali di ingresso in corrente, generalmente nell'intervallo 0 - 20 mA o 4 - 20 mA.
    • Risoluzione: La risoluzione di questi ingressi analogici è generalmente compresa tra 10 e 16 bit. Una risoluzione più elevata consente una misurazione e una differenziazione più precise dei livelli del segnale di ingresso, consentendo una rappresentazione accurata dei dati del sensore per un'ulteriore elaborazione all'interno del sistema di controllo.
• Segnali di uscita
  • Uscite digitali
    • Numero di canali: Solitamente sono presenti diversi canali di uscita digitale, spesso anch'essi nell'intervallo da 8 a 16 canali. Questi canali possono fornire segnali binari per controllare componenti come relè, elettrovalvole o display digitali all'interno del sistema di controllo industriale.
    • Livelli logici di uscita: I canali di uscita digitali possono fornire segnali con livelli logici simili agli ingressi digitali, con un livello digitale alto nell'intervallo di tensione appropriato per il pilotaggio di dispositivi esterni e un livello digitale basso all'interno dell'intervallo standard di bassa tensione.
  • Uscite analogiche
    • Numero di canali: Può presentare un numero di canali di uscita analogici, generalmente compresi tra 2 e 4 canali. Questi possono generare segnali di controllo analogici per attuatori o altri dispositivi che si basano su input analogici per il funzionamento, come valvole di iniezione del carburante o alette di aspirazione dell'aria.
    • Intervallo del segnale di uscita: I canali di uscita analogici possono generare segnali di tensione entro intervalli specifici simili agli ingressi, ad esempio 0 - 5 V CC o 0 - 10 V CC. L'impedenza di uscita di questi canali è solitamente progettata per soddisfare i requisiti di carico tipici dei sistemi di controllo industriale, garantendo un'invio del segnale stabile e accurato ai dispositivi collegati.

Specifiche di elaborazione e memoria

• Processore
  • Tipo e velocità dell'orologio: La scheda incorpora un microprocessore a 32 bit con architettura e velocità di clock specifiche. La velocità di clock è generalmente compresa tra decine e centinaia di MHz, a seconda del modello. Ad esempio, potrebbe avere una velocità di clock di 50 MHz o superiore, che determina la velocità con cui il microprocessore può eseguire le istruzioni ed elaborare i segnali in ingresso. Una velocità di clock più elevata consente un'analisi dei dati e un processo decisionale più rapidi quando si gestiscono più segnali di ingresso contemporaneamente.
  • Capacità di elaborazione: Il microprocessore è in grado di eseguire varie operazioni aritmetiche, logiche e di controllo. Può eseguire algoritmi di controllo complessi basati sulla logica programmata per elaborare i segnali di ingresso dai sensori e generare segnali di uscita appropriati per gli attuatori o per la comunicazione con altri componenti del sistema.
• Memoria
  • Capacità di memoria integrata: Il DS3800HRCA dispone di una notevole quantità di memoria integrata. Include 256 MB di memoria ad accesso casuale (RAM) per l'archiviazione temporanea dei dati durante il funzionamento. La RAM viene utilizzata dal microprocessore per archiviare e manipolare dati come letture dei sensori, risultati di calcoli intermedi e buffer di comunicazione mentre elabora informazioni ed esegue attività.

Parametri dell'interfaccia di comunicazione

• Interfaccia Ethernet
  • Velocità e standard: L'interfaccia Ethernet sul DS3800HRCA supporta in genere velocità Ethernet standard del settore, come 10/100 Mbps. Aderisce ai protocolli Ethernet come IEEE 802.3, consentendo una perfetta integrazione con le reti locali (LAN) e consentendo la comunicazione con altri dispositivi collegati alla rete, inclusi computer, server e altri controller industriali. Questa interfaccia facilita il monitoraggio remoto, il controllo e lo scambio di dati sulla rete, consentendo di gestire e supervisionare il funzionamento del sistema industriale da una posizione centrale.
  • Indirizzo MAC: La scheda dispone di un indirizzo MAC (Media Access Control) univoco assegnato alla sua interfaccia Ethernet, che viene utilizzato per identificarla sulla rete e garantire una corretta comunicazione con altri dispositivi.
• Interfaccia RS-485
  • Velocità di trasmissione: L'interfaccia RS-485 supporta una gamma di velocità di trasmissione per la comunicazione seriale, tipicamente da 9600 bit al secondo (bps) fino a valori più elevati come 115200 bps o più, a seconda della configurazione specifica e dei requisiti dei dispositivi collegati. Ciò consente una comunicazione flessibile con altri dispositivi che utilizzano il protocollo RS-485, spesso utilizzato in ambienti industriali per scenari di comunicazione a lunga distanza o multi-drop.
  • Protocolli: Può supportare vari protocolli di comunicazione seriale costruiti su RS-485, come il protocollo Modbus RTU (Remote Terminal Unit) per la comunicazione con più dispositivi slave in una configurazione master-slave, consentendo un efficiente scambio di dati tra diversi componenti in un ambiente industriale distribuito sistema di controllo.

Specifiche ambientali

• Temperatura operativa: Il DS3800HRCA è progettato per funzionare entro un intervallo di temperature specifico, in genere da -20°C a +70°C. Questa tolleranza alla temperatura gli consente di funzionare in modo affidabile in vari ambienti industriali, da luoghi esterni relativamente freddi ad aree di produzione calde o centrali elettriche dove potrebbe essere esposto al calore generato dalle apparecchiature vicine.
• Umidità: Può funzionare in ambienti con un range di umidità relativa compreso tra il 5% e il 95% circa (senza condensa). Questa tolleranza all'umidità garantisce che l'umidità nell'aria non causi cortocircuiti elettrici o corrosione dei componenti interni, consentendogli di funzionare in aree con diversi livelli di umidità presenti a causa di processi industriali o condizioni ambientali.
• Compatibilità elettromagnetica (EMC): La scheda soddisfa gli standard EMC pertinenti per garantirne il corretto funzionamento in presenza di interferenze elettromagnetiche provenienti da altre apparecchiature industriali e per ridurre al minimo le proprie emissioni elettromagnetiche che potrebbero influenzare i dispositivi vicini. È progettato per resistere ai campi elettromagnetici generati da motori, trasformatori e altri componenti elettrici comunemente presenti negli ambienti industriali e mantenere l'integrità del segnale e l'affidabilità della comunicazione.

Dimensioni fisiche e montaggio

• Dimensioni della scheda: Le dimensioni fisiche del DS3800HRCA sono generalmente in linea con le dimensioni standard delle schede di controllo industriali. Potrebbe avere una lunghezza compresa tra 8 e 12 pollici, una larghezza tra 6 e 10 pollici e uno spessore tra 1 e 2 pollici, a seconda del design specifico e del fattore di forma. Queste dimensioni sono scelte per adattarsi a armadi o custodie di controllo industriali standard e per consentire un'installazione e un collegamento adeguati con altri componenti.
• Metodo di montaggio: È progettato per essere montato in modo sicuro all'interno dell'alloggiamento o della custodia designata. In genere è dotato di fori o fessure di montaggio lungo i bordi per consentire il fissaggio alle guide o alle staffe di montaggio nell'armadio. Il meccanismo di montaggio è progettato per resistere alle vibrazioni e alle sollecitazioni meccaniche comuni negli ambienti industriali, garantendo che la scheda rimanga saldamente in posizione durante il funzionamento e mantenendo collegamenti elettrici stabili.

Applicazioni:DS3800HRCA

• Applicazioni delle turbine a gas:
  • Monitoraggio e controllo: Nelle centrali elettriche a turbina a gas, il DS3800HRCA svolge un ruolo cruciale nel sistema di controllo. Si interfaccia con numerosi sensori posizionati in tutta la turbina a gas, tra cui termocoppie e rilevatori di temperatura a resistenza (RTD) che misurano la temperatura della camera di combustione, delle pale della turbina e delle sezioni di scarico. Anche i sensori di pressione nelle linee di alimentazione del carburante e dell'aria, nonché i sensori di vibrazione sui componenti rotanti, inviano segnali alla scheda. Il DS3800HRCA elabora questi segnali analogici e digitali per monitorare continuamente lo stato e le prestazioni della turbina a gas. Ad esempio, può rilevare eventuali aumenti anomali della temperatura nella camera di combustione, che potrebbero indicare un’inefficienza della combustione o potenziali danni ai componenti della turbina. Sulla base di questa analisi, può quindi inviare segnali di controllo per regolare la velocità di iniezione del carburante, le alette di aspirazione dell'aria o i meccanismi di raffreddamento per mantenere condizioni operative ottimali.
  • Gestione del carico: Durante le variazioni della domanda della rete elettrica, il DS3800HRCA aiuta a regolare la potenza della turbina a gas. Quando la rete richiede più potenza, può aumentare il carico della turbina inviando segnali appropriati agli attuatori che controllano il flusso di carburante e altri parametri. Al contrario, quando il carico sulla rete diminuisce, può ridurre la potenza della turbina in modo controllato per garantire un funzionamento efficiente e la stabilità della rete. Ad esempio, può comunicare con il sistema di controllo del carburante per diminuire la quantità di carburante fornita alla turbina mantenendo la velocità di rotazione necessaria e altri parametri operativi.
  • Integrazione del sistema: L'interfaccia Ethernet del DS3800HRCA consente un'integrazione perfetta con altri componenti nel sistema di controllo della centrale elettrica. Può comunicare con l'unità di controllo principale che supervisiona più turbine e sistemi ausiliari. Inoltre, può connettersi con altri controllori e stazioni operatore per sincronizzare il funzionamento di diverse parti dell'impianto di produzione di energia. Questa integrazione consente il controllo coordinato, il monitoraggio remoto da una sala di controllo centrale e la condivisione dei dati operativi per l'ottimizzazione complessiva del sistema e la pianificazione della manutenzione.
• Applicazioni per turbine a vapore:
  • Monitoraggio dei parametri di processo: Nelle centrali elettriche con turbine a vapore, il DS3800HRCA si interfaccia con sensori che misurano parametri chiave come la pressione del vapore in diversi punti del sistema, la temperatura del vapore e la velocità di rotazione della turbina. Si collega inoltre ai sensori che monitorano le condizioni del condensatore, come la temperatura e la pressione dell'acqua di raffreddamento. Ricevendo ed elaborando questi segnali, la scheda aiuta a mantenere le condizioni di funzionamento ottimali della turbina a vapore. Ad esempio, se la pressione del vapore scende al di sotto di un certo livello, può attivare un allarme o comunicare con il sistema di controllo per regolare le valvole di alimentazione del vapore per ripristinare la pressione corretta.
  • Coordinamento avvio e spegnimento: Durante le procedure di avvio e arresto delle turbine a vapore, il DS3800HRCA è responsabile del coordinamento della sequenza degli eventi. Garantisce che le valvole di ingresso del vapore si aprano o si chiudano gradualmente per riscaldare o raffreddare la turbina in sicurezza, evitando stress termici sui componenti. Controlla inoltre il funzionamento delle pompe dell'acqua di alimentazione e di altri sistemi ausiliari nell'ordine corretto. Ad esempio, durante l'avvio, può avviare la pompa dell'acqua di alimentazione al momento opportuno per fornire acqua alla caldaia e mantenere il processo di generazione del vapore aumentando gradualmente il flusso di vapore alla turbina.
  • Monitoraggio e ottimizzazione remoti: Grazie alla connettività Ethernet, il DS3800HRCA consente il monitoraggio remoto delle prestazioni della turbina a vapore da un centro di controllo situato lontano dall'impianto vero e proprio. Gli operatori possono monitorare parametri come l'efficienza della turbina, la potenza erogata e qualsiasi potenziale problema in tempo reale. Ciò consente una manutenzione proattiva, poiché i tecnici possono identificare e risolvere i problemi prima che causino guasti gravi. Inoltre, i dati raccolti possono essere utilizzati per ottimizzare il funzionamento della turbina nel tempo, ad esempio regolando i parametri di controllo per migliorare l'efficienza di conversione energetica.

Industria del petrolio e del gas

• Compressione del gas: Nella produzione e nel trasporto di petrolio e gas, le stazioni di compressione sono fondamentali per aumentare la pressione del gas naturale e facilitarne il flusso attraverso i gasdotti. Per azionare questi compressori vengono spesso utilizzate turbine a gas. Il DS3800HRCA viene utilizzato per controllare il funzionamento di queste turbine per garantire una compressione del gas efficiente e affidabile. Monitora parametri come le pressioni di ingresso e uscita del compressore, la temperatura del gas e la velocità della turbina. Sulla base di questi dati, regola l'alimentazione del carburante e altri parametri di controllo per mantenere il rapporto di compressione e la portata desiderati.
• Monitoraggio delle condizioni: La scheda monitora continuamente lo stato della turbina e del sistema del compressore. È in grado di rilevare i primi segni di usura, come cambiamenti nei modelli di vibrazione o nelle temperature dei componenti. Queste informazioni sono preziose per programmare la manutenzione preventiva ed evitare guasti imprevisti, che potrebbero interrompere la produzione e il trasporto del gas. Ad esempio, se i livelli di vibrazione della turbina superano una determinata soglia, può avvisare gli operatori di condurre ispezioni ed eseguire le riparazioni necessarie prima che si verifichi un guasto più grave.
• Funzionamento e gestione remota: Grazie all'interfaccia Ethernet, il DS3800HRCA consente il funzionamento e la gestione remota delle turbine della stazione di compressione. Gli operatori possono monitorare e controllare più stazioni di compressione da una posizione centrale, semplificando la gestione di un'ampia rete di infrastrutture di produzione e trasporto del gas. Questa funzionalità remota migliora l'efficienza operativa e consente una risposta rapida a qualsiasi problema che si presenta sul campo.

Produzione industriale

• Potenziare i processi produttivi: In molte industrie manifatturiere, le turbine vengono utilizzate per fornire energia meccanica per l'azionamento di vari processi. Ad esempio, in una cartiera, le turbine a vapore possono azionare i rulli che pressano e asciugano la carta. Il DS3800HRCA controlla il funzionamento di queste turbine per garantire che i rulli ruotino alla velocità corretta e con la coppia appropriata. Riceve segnali da sensori che monitorano la velocità e il carico dei rulli e regola di conseguenza la potenza della turbina. Questo controllo preciso aiuta a mantenere una qualità della carta costante e un'efficienza produttiva.
• Ottimizzazione dei processi: Negli impianti chimici, le turbine a gas possono essere utilizzate per alimentare i compressori che fanno circolare i gas attraverso il processo di produzione. Il DS3800HRCA monitora i requisiti di pressione e flusso dei processi chimici e regola il funzionamento della turbina per soddisfare queste esigenze. Analizzando continuamente i dati del sensore e apportando regolazioni in tempo reale, è possibile ottimizzare l'uso dell'energia e garantire che le reazioni chimiche procedano senza intoppi. Ad esempio, può controllare la velocità della turbina per mantenere la giusta pressione in un recipiente di reazione, migliorando la produttività e la qualità complessiva dei prodotti chimici.
• Protezione delle apparecchiature: La scheda svolge anche un ruolo nella protezione delle apparecchiature di produzione monitorando le condizioni operative della turbina. Se rileva vibrazioni anomale, picchi di temperatura o altri segni di potenziali malfunzionamenti, può intervenire immediatamente per spegnere la turbina o regolarne il funzionamento per evitare danni ai macchinari collegati. Ciò aiuta a ridurre al minimo i tempi di inattività e a ridurre i costi di manutenzione nel processo di produzione.

Personalizzazione:DS3800HRCA

• Personalizzazione del firmware:
  • Personalizzazione degli algoritmi di controllo: A seconda delle caratteristiche uniche dell'applicazione e dello specifico processo industriale in cui è integrata, il firmware del DS3800HRCA può essere personalizzato per implementare algoritmi di controllo specializzati. Ad esempio, in una turbina a gas utilizzata per la produzione di energia in una regione con frequenti e rapidi cambiamenti di carico nella rete elettrica, è possibile sviluppare algoritmi personalizzati per consentire alla turbina di rispondere più rapidamente e agevolmente a tali variazioni. Ciò potrebbe comportare l’ottimizzazione del modo in cui la scheda regola l’iniezione di carburante e l’aspirazione dell’aria in base ai segnali di domanda della rete in tempo reale e ai parametri di prestazione della turbina.

• Rilevamento guasti e personalizzazione della gestione: Il firmware può essere configurato per rilevare e rispondere a guasti specifici in modo personalizzato. Applicazioni diverse possono avere modalità di errore distinte o componenti più soggetti a problemi. In un'applicazione con turbina marina in cui l'apparecchiatura è esposta ad ambienti difficili di acqua salata e ad elevate vibrazioni dovute al movimento della nave, il firmware può essere programmato per eseguire controlli più frequenti sui sensori relativi alla corrosione e alle vibrazioni.

• Personalizzazione del protocollo di comunicazione: Per l'integrazione con i sistemi di controllo industriale esistenti che possono utilizzare protocolli di comunicazione diversi, il firmware del DS3800HRCA può essere aggiornato per supportare protocolli aggiuntivi o specializzati. In una centrale elettrica che dispone di sistemi legacy che utilizzano ancora protocolli di comunicazione seriale più vecchi per alcune delle funzioni di monitoraggio e controllo, il firmware può essere modificato per consentire uno scambio di dati senza soluzione di continuità con tali sistemi.

• Personalizzazione dell'elaborazione dei dati e dell'analisi: Il firmware può essere personalizzato per eseguire attività specifiche di elaborazione e analisi dei dati rilevanti per l'applicazione. In un processo di produzione chimica in cui una turbina aziona un recipiente di reazione e un controllo preciso della temperatura e della pressione è fondamentale, il firmware può essere programmato per analizzare i dati del sensore relativi a questi parametri nel tempo. Potrebbe calcolare le tendenze, prevedere potenziali deviazioni del processo e regolare il funzionamento della turbina in modo proattivo per mantenere condizioni di reazione ottimali.

Personalizzazione dell'hardware

• Personalizzazione della configurazione di ingressi/uscite (I/O).:
  • Adattamento dell'ingresso analogico: A seconda dei tipi di sensori utilizzati in una particolare applicazione, i canali di ingresso analogici del DS3800HRCA possono essere personalizzati. In una turbina a gas utilizzata in una centrale elettrica con sensori specializzati ad alta temperatura che hanno un intervallo di tensione di uscita non standard, è possibile aggiungere alla scheda ulteriori circuiti di condizionamento del segnale come resistori personalizzati, amplificatori o divisori di tensione. Questi adattamenti garantiscono che i segnali unici dei sensori vengano acquisiti ed elaborati correttamente dalla scheda.

• Personalizzazione degli ingressi/uscite digitali: I canali di ingresso e uscita digitali possono essere personalizzati per interfacciarsi con dispositivi digitali specifici nel sistema. In un impianto di produzione con un sistema di interblocco di sicurezza personalizzato che utilizza sensori digitali con livelli di tensione o requisiti logici unici, è possibile incorporare traslatori di livello o circuiti buffer aggiuntivi. Ciò garantisce la corretta comunicazione tra il DS3800HRCA e questi componenti.

• Personalizzazione dell'ingresso di potenza: In ambienti industriali con configurazioni di alimentazione non standard, l'assorbimento di potenza del DS3800HRCA può essere adattato. Ad esempio, in una piattaforma petrolifera offshore in cui l'alimentazione è soggetta a significative fluttuazioni di tensione e distorsioni armoniche dovute alla complessa infrastruttura elettrica, è possibile aggiungere alla scheda moduli personalizzati di condizionamento della potenza come convertitori CC-CC o regolatori di tensione avanzati. Questi assicurano che la scheda riceva un'alimentazione stabile e adeguata, proteggendola da sbalzi di tensione e mantenendone il funzionamento affidabile.

• Moduli aggiuntivi ed espansioni:
  • Moduli di monitoraggio avanzati: Per migliorare le capacità di diagnostica e monitoraggio del DS3800HRCA, è possibile aggiungere moduli sensore aggiuntivi. In un'applicazione con turbina a gas in cui si desidera un monitoraggio più dettagliato dello stato delle pale, è possibile integrare sensori aggiuntivi come i sensori di gioco delle punte delle pale, che misurano la distanza tra le punte delle pale della turbina e l'involucro. I dati provenienti da questi sensori possono quindi essere elaborati dalla scheda e utilizzati per un monitoraggio delle condizioni più completo e un avviso tempestivo di potenziali problemi legati alla lama.

• Moduli di espansione della comunicazione: Se il sistema industriale dispone di un'infrastruttura di comunicazione legacy o specializzata con cui il DS3800HRCA deve interfacciarsi, è possibile aggiungere moduli di espansione di comunicazione personalizzati. In una centrale elettrica con un vecchio sistema SCADA (controllo di supervisione e acquisizione dati) che utilizza un protocollo di comunicazione proprietario per alcune delle sue apparecchiature preesistenti, è possibile sviluppare un modulo personalizzato per consentire al DS3800HRCA di comunicare con tale apparecchiatura.

Personalizzazione in base ai requisiti ambientali

• Personalizzazione di involucri e protezioni:
  • Adattamento ad ambienti difficili: In ambienti industriali particolarmente difficili, come quelli con livelli elevati di polvere, umidità, temperature estreme o esposizione chimica, l'involucro fisico del DS3800HRCA può essere personalizzato. In una centrale elettrica nel deserto dove le tempeste di polvere sono comuni, l'involucro può essere progettato con caratteristiche avanzate di protezione dalla polvere come filtri dell'aria e guarnizioni per mantenere puliti i componenti interni della scheda. È possibile applicare rivestimenti speciali per proteggere il pannello dagli effetti abrasivi delle particelle di polvere.

• Personalizzazione della gestione termica: A seconda delle condizioni di temperatura ambiente dell'ambiente industriale, è possibile incorporare soluzioni personalizzate di gestione termica. In una struttura situata in un clima caldo dove la scheda di controllo potrebbe essere esposta a temperature elevate per periodi prolungati, è possibile integrare nell'involucro ulteriori dissipatori di calore, ventole di raffreddamento o anche sistemi di raffreddamento a liquido (se applicabile) per mantenere il dispositivo all'interno della sua intervallo di temperatura operativa ottimale.

Personalizzazione per standard e regolamenti di settore specifici

• Personalizzazione della conformità:
  • Requisiti delle centrali nucleari: Nelle centrali nucleari, che hanno standard normativi e di sicurezza estremamente severi, il DS3800HRCA può essere personalizzato per soddisfare queste esigenze specifiche. Ciò potrebbe comportare l’utilizzo di materiali e componenti resistenti alle radiazioni, sottoposti a test specializzati e processi di certificazione per garantire l’affidabilità in condizioni nucleari e l’implementazione di funzionalità ridondanti o di sicurezza per soddisfare gli elevati requisiti di sicurezza del settore.

• Standard aerospaziali e aeronautici: Nelle applicazioni aerospaziali, esistono normative specifiche riguardanti la tolleranza alle vibrazioni, la compatibilità elettromagnetica (EMC) e l'affidabilità a causa della natura critica delle operazioni degli aeromobili. Il DS3800HRCA può essere personalizzato per soddisfare questi requisiti. Ad esempio, potrebbe essere necessario modificarlo per avere funzionalità avanzate di isolamento dalle vibrazioni e una migliore protezione contro le interferenze elettromagnetiche per garantire un funzionamento affidabile durante il volo.

Supporto e servizi: DS3800HRCA

Il nostro team di supporto tecnico del prodotto è disponibile per assisterti in caso di domande o problemi che potresti avere con il tuo Altro prodotto. I nostri servizi includono:

• Risoluzione dei problemi tecnici
• Aggiornamenti software e firmware
• Supporto in garanzia
• Formazione e istruzione sul prodotto
• Servizi di riparazione e sostituzione

Ci impegniamo a fornire un eccellente servizio clienti e a garantire che il tuo Altro prodotto soddisfi le tue aspettative. Non esitate a contattarci per ricevere assistenza.
