Allen-Bradley 1747-L553 SLC 5/05 Processore memoria 64K, modulo IO digitale serie D

Descrizione del 1747-L553

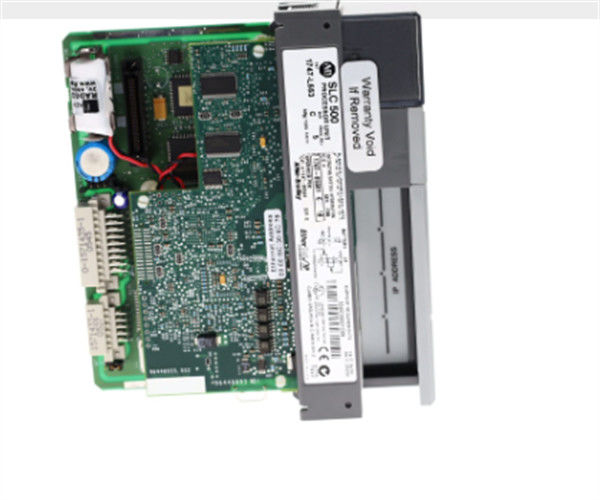

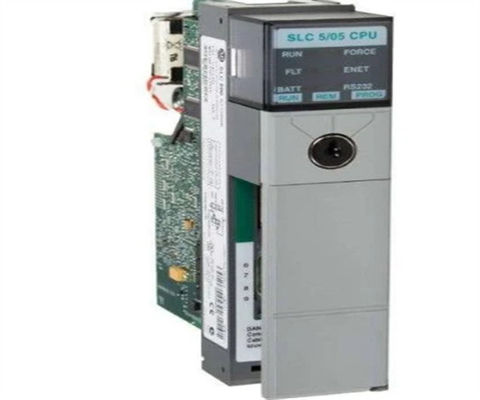

Il modulo Allen-Bradley/Rockwell Automation 1747-L553 è un modulo di CPU o Central Processor Unit della serie Allen-Bradley SLC 500 e SLC 5/05.Questa CPU ha una RAM CMOS integrata che supporta il backup della batteria, e può anche supportare un modulo di memoria Allen-Bradley 1747-M13 che gli fornisce 64 K di memoria aggiuntiva.o porta ASCIIQuesta CPU è una delle CPU più flessibili disponibili dalle serie SLC 500 e SLC 5/05 perché può gestire fino a 64 connessioni.Ciò significa che il modulo CPU 1747-L553 può comunicare con 64 dispositivi o applicazioni contemporaneamente.

Specifiche tecniche di 1747-L553

Informazioni su 1747-L553


Il 1747-L553 è un processore SLC 5/05 appartenente alla piattaforma SLC 500 Programmable Logic Controller (PLC).Questo controller ha la memoria più alta tra la categoria SLC 5/05 che è 64 KB di memoriaÈ dotato di un connettore RS32 Sub-D 9-Pin per stabilire la comunicazione peer-to-peer con l'interfaccia macchina umana (HMI) installata localmente o una workstation di programmazione.Ha anche un Ethernet integrato che è idealmente utilizzato per la comunicazione su lunga distanza, di un minimo di 100 metri a una velocità di trasmissione di 10/100 Mbps.Queste due (2) porte possono anche essere utilizzate simultaneamente senza influenzare la capacità di esecuzione logica del processore..

Questo controllore è ideale per applicazioni su scala media o ampia, with control requirements ranging from manual to automatic control of Discrete or analog loops as well as implementing complex control techniques with the utilization of a wide number of embedded instructions. Può essere utilizzato nell'automazione di fabbrica, nell'automazione dei processi anche nei requisiti di controllo del movimento e della posizione.

È anche in grado di inviare messaggi ad altre piattaforme PLC Allen-Bradley come PLC 5, CompactLogix e ControlLogix tramite un protocollo di comunicazione specificato.Anche se integrato con le porte Ethernet e RS232, questo processore può essere installato con adattatori di comunicazione come Remote I/O (RIO), Data Highway Plus (DH+), DeviceNet e DH485.

Può essere installato su qualsiasi telaio SLC 500.

Contiene un set di istruzioni avanzate basato su un processore PLC-5.Il processore 1747-L553 ha una memoria utente totale di 64K parole con 60K parole per i dati / programma e 4K parole solo per i dati. Ha fino a 4096 ingressi, 4096 uscite e 480 I/O analoghi locali. Ha un tempo di scansione del programma per parola chiave di 0,9 ms e tempo di scansione I/O di 0,225 millisecondi.Il 1747-L553 ha una corrente di backplane di 1 Amp a 5 Volt DC e 0 Amp a 24 Volt DCHa un massimo di 3 chassis di I/O locali con un massimo di 30 slot di I/O di modulo nel chassis di I/O locale.

Per la comunicazione, utilizza le porte Ethernet e RS-232 che possono essere configurate per la connessione al convertitore 1761-NET-AIC.Con questo processore, il modulo Remote I/O Scanner e il modulo DeviceNet Scanner possono essere installati in aggiunta per configurare I/O tramite collegamento universale remoto o rete DeviceNet.Il processore 1747-L553 fornisce un tempo di esecuzione di istruzioni bit più breve di 0.37 millisecondi e porta Ethernet 10/100 Mbps. La sua porta di comunicazione DH + è 3 volte più veloce della porta DH-485. Ha tutte le caratteristiche di altri processori SLC 5/03 come la programmazione online,aggiornamenti della memoria flash, matematica a virgola mobile, e un orologio in tempo reale, interruttore e calendario.Il 1747-L553 è destinato all'uso in ambienti industriali puliti e asciutti con una temperatura di funzionamento da 0 a 60 gradi Celsius e uno shock di funzionamento di 30G.
