Descrizione del 1756-CNB

Il 1756-CNB è un ponte Allen-Bradley ControlNet che può essere utilizzato per comunicare all'interno delle reti di controllo.il 1756-CNB utilizza una configurazione standard o non ridondanteSe l'applicazione degli utenti contiene da 40 a 80 connettori Logic per ogni singolo modulo, allora il 1756-CNB è un'opzione ideale.Questo modulo di comunicazione Allen-Bradley offre velocità superiori ai progetti industrialiIl 1756-CNB fa due cose: controlling the I/O data—especially when it is used with the Logix5550 controllers for both scheduled and unscheduled data and bridging data that travels between ControlLogix backplanes as well as ControlNet Networks. Assicurarsi che le informazioni sul percorso siano corrette per indirizzare correttamente i messaggi ricevuti.

Il 1756-CNB, appartenente alla serie ControlLogix, attinge una corrente di 970 mA 5.1 Volt DC. Tuttavia, se la tensione è di 24 Volt DC, il suo attingimento di corrente è di 1,7 mA.La velocità di dissipazione di potenza dell'unità è stimata a 5Il 1756-CNB può supportare fino a 64 connessioni bidirezionali che esistono con altri dispositivi basati su ControlNet. può essere utilizzato sia per connessioni programmate che non programmate,a seconda della configurazione della retePer esempio, se l'applicazione richiede più connessioni, sarà consigliabile aggiungere un altro modulo 1756-CNB. Tuttavia, assicurarsi che sia fatto sullo stesso telaio e sulla stessa rete.Il modulo può anche essere utilizzato con altri 20 buffer progettati per messaggi non connessiQuesto modulo Allen-Bradley è dotato di due porte, una progettata per ControlNet BNC e l'altra per ControlNet RJ45.4 BTU all'ora e la larghezza della fessura è di 1 millimetroL'unità pesa 0,57 libbre (0,26 chilogrammi) e viene fornita con un involucro di tipo aperto.

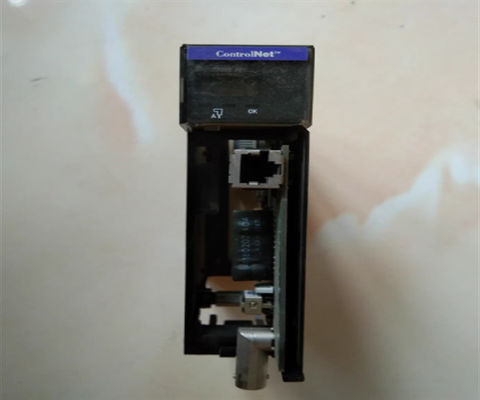

Il 1756-CNB è un adattatore di comunicazione Allen-Bradley che funziona come ControlNet Bridge.È dotato di un'interfaccia ControlNet integrata, come il connettore One (1) BNC per il funzionamento dei media non ridondanti e One (1) NAP (RJ-45 8-pin con scudo).
