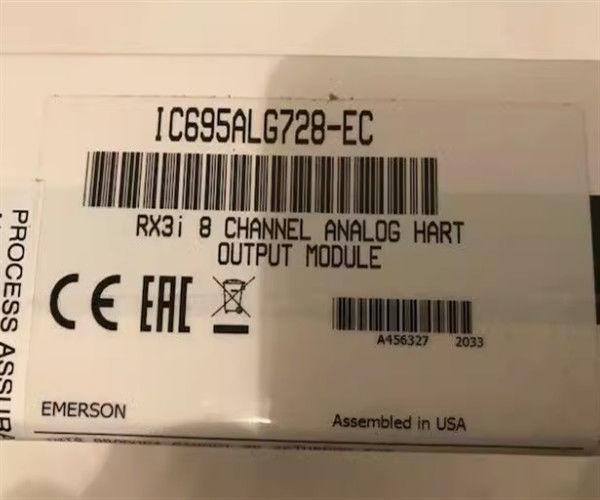

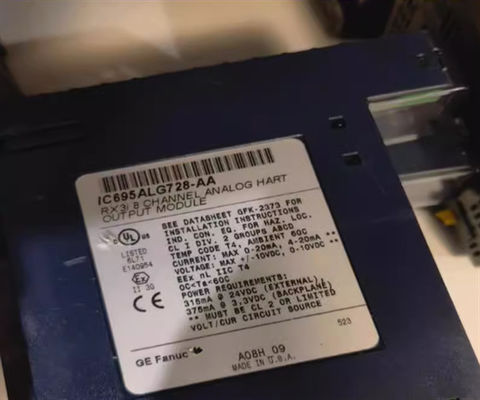

GE IC695ALG728 Modulo di uscita analogico PACSystem RX3i Modulo IO digitale con protocolli seriali Modbus/RTU

Descrizione del prodotto C695ALG728

IC695ALG728 è un modulo di uscita analogico appartenente alla serie PACSystems RX3i di controller automatici programmabili (PAC) di fascia media, fabbricato da Emerson Automation,ex GE Intelligent Platforms (GE IP)Questo modulo è in grado di fornire segnali di tensione e corrente e offre la possibilità di essere configurato tramite il protocollo Highway Adressable Remote Transducer (HART) in quanto supporta la versione 5 di HART.0. L'IC695ALG728 dispone di otto (8) canali di uscita non isolati configurabili per segnali di uscita +/-10 VDC, 0-10 VDC e 0-20 mA e 4-20 mA con risoluzioni specifiche di 14,9 bit per tensione e 15.9 bit a 0-20 mA e 15,6 bit a 4-20 mA. Ogni canale presenta un tempo di aggiornamento di 16 ms con la comunicazione HART e 8 ms quando HART non è utilizzato.Il formato dei dati di output del modulo è configurabile come numero intero IEEE a virgola mobile a 32 o 16 bit utilizzando un registro a 32 bitL'accuratezza di taratura del modulo è dello 0,15% dell'intera scala a 25°C o dello 0,30% dell'intera scala in funzione a 60°C. Inoltre, il tempo di regolazione dell'uscita è di 2 ms per la configurazione della tensione;70 ms con HART e 23 ms senza HARTPer il funzionamento dell'IC695ALG728 è necessaria una fonte di alimentazione esterna, che fornisca 19,2 - 30,0 VDC e una corrente massima di 250 mA.Questo modulo è installato su qualsiasi slot disponibile di un rack RX3i e può essere posizionato sul rack CPU locale o su un rack I/O distribuitoAltre caratteristiche di questo modulo includono i limiti di fissaggio e di allarme, il blocco degli allarmi e la distorsione di uscita configurabile, tra le altre caratteristiche.

Il modulo IC695ALG728 di GE Fanuc fa parte della serie PACSystems RX3i ed è dotato di canali di uscita completamente configurabili per il funzionamento a tensione o a corrente.In aggiunta a questo, il modulo di uscita ha una funzione di comunicazione integrata con il software HART 5.0.Ciò significa che il modulo può essere preparato e programmato per un'operazione specifica tramite software e non richiede saltatori per l'installazioneLe caratteristiche del modulo di uscita GE IC695ALG728 includono la possibilità di abilitare o disabilitare tutti i canali, bloccaggio dell'allarme, limiti o impostazioni configurabili per gli allarmi,gestione avanzata di errori e difettiIl modulo IC695ALG728 comprende 8 uscite analoghe di tensione/corrente non isolate che sono assegnate a 2 modem HART.I modem sono parti del modulo e tutti i canali utilizzati per questa funzione di comunicazione hanno una portata di corrente di funzionamento da 4 a 20 milliampereL'intervallo di tensione del modulo IC695ALG728 è da 0 a +10 Volt o da -10 a +10 Volt.Il formato dei dati di uscita è presentato sotto forma di valori a 16 o 32 bit e i canali HART vengono aggiornati entro 2 secondi se vengono utilizzati 2 dispositivi HARTIl modulo ha una precisione fino allo 0,3% a una temperatura di 60 gradi Celsius e ha un tempo di stabilizzazione della tensione di uscita di 2 millisecondi nell'intervallo 0-95%.Il tempo di stabilizzazione per l'uscita corrente è da 23 a 70 millisecondiIl modulo IC695ALG728 ha una potenza nominale di 380 milliampere quando il modulo è collegato a un 3.3 volt di alimentazione e ha un tempo di aggiornamento di 8 millisecondi.

L'IC695ALG728 è un modulo di uscita analogico che fa parte della piattaforma PACSystem RX3i, attualmente di Emerson Automation, precedentemente prodotta da GE Intelligent Platforms (GE IP).Questo modulo ha otto (8) canali di uscita non isolati configurabili come tensione e correnteGenera segnali di uscita +/-10 VDC, 0-10 VDC e 0-20 mA e 4-20 mA con risoluzione di 14,9 bit per la tensione e 15,9 bit a 0-20 mA e 15,6 bit a 4-20 mA.Questo modulo supporta il protocollo Highway Adressable Remote Transducer (HART) versione 5.0.
