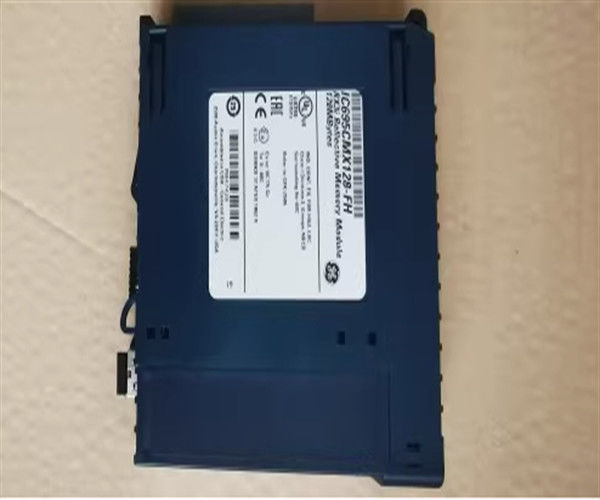

IC695CMX128 GE Fanuc Modulo di memoria riflettente GE General Electric

Descrizione del prodotto di IC695CMX128

L'IC695CMX128 PacSystems Control Memory Xchanger Module è un modulo CMX della serie RX3i di GE Fanuc. Aiuta a condividere dati tra PLC e altri dispositivi tramite una rete a fibra ottica ad alta velocità.Utilizza una rete di memoria riflettente che può avere fino a 256 nodi. La velocità di trasferimento della linea di rete è di 2,1 gigabits al secondo. Il modulo Xchanger di memoria di controllo IC695CMX128 PacSystems è anche compatibile con la famiglia di dispositivi di memoria riflettenti GE VMIC 5565.Alcune delle caratteristiche di questo modulo di scambiatore di memoria di controllo includono un fattore di forma a slot singolo, 128 MB di memoria riflettente, parametri di nodo configurabili dal software e fino a 300 metri di connessioni in fibra multimode.Il modulo Xchanger di memoria di controllo IC695CMX128 PacSystems deve essere installato in un backplane universale GE RX3i.

Il modulo Xchanger di memoria di controllo IC695CMX128 PACSystems ha 4 LED di stato verde che sono i LED "OK", "CONFIG", "SIG DELETE" e "OWN DATA".sulla configurazione del moduloLa parte inferiore del modulo è dotata di un ricevitore ottico contenente due porte in fibra ottica di tipo LC.Questi moduli possono essere collegati in rete con cavi multimodali a fibra ottica singoli o doppi. Per programmare il modulo è necessario il software Proficy Machine Editor Logic Developer versione 5.80 o successiva.Offre operazioni di lettura e scrittura di base e funzioni aggiuntive come la lettura dello stato di interruzione, lettura di errori di parità e altre funzioni avanzate.I nodi della rete di memoria riflettente sono collegati in un ciclo a catena di margherita con cavi a fibra ottica in modo che i trasmettitori e i ricevitori siano collegatiIl trasmettitore del primo nodo è collegato al ricevitore del secondo nodo fino a quando il ciclo non è completato.

Il modulo IC695CMX128 RX3i Control Memory Xchanger è un modulo CMX di PacSystems prodotto da GE Fanuc.128 MB di SDRAM per la memoria utente, e 2,1 gigabits al secondo di velocità del bus.
