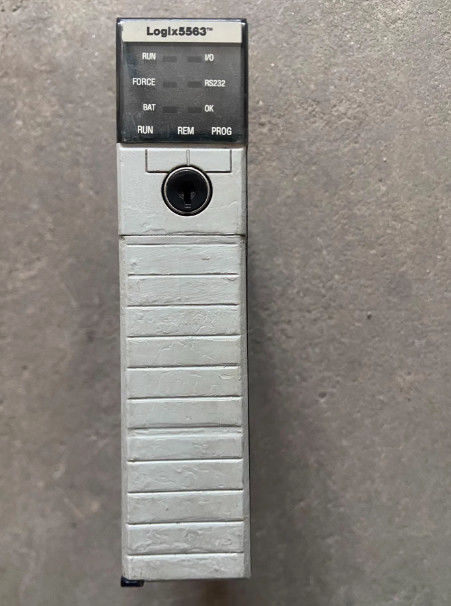

Descrizione del 1756-L63

Il 1756-L63 è un modulo di processore e controller per la piattaforma ControlLogix, prodotto da Allen-Bradley/Rockwell Automation.e ha la capacità di completare 100 programmi per ogni attività, eseguire 32 singole attività e completare le attività di evento per tutti gli event trigger.78 libbreCome gli altri controller di questa linea di prodotti, anche il 1756-L63 in stile aperto è basato sul telaio e può essere installato in qualsiasi slot.Il controller 1756-L63 dispone di una memoria di 8 MB disponibile per l'archiviazione di dati e logicaInoltre, il modulo ha una memoria I/O di 478 KB e gli utenti possono aggiornare il controller con una memoria non volatile opzionale.va notato che il controller è compatibile solo con una scheda di memoria CompactFlash da 128 MB 1784-CF128Il regolatore è dotato di un tipo di isolamento di base che è stato testato a 720 volt DC per 60 secondi e ha una tensione di isolamento continua di 30 volt.

Il controller ha una dissipazione di potenza di 3,5 Watt, mentre la dissipazione termica ammonta a 11,9 BTU all'ora.e un consumo di 14 mA a 24 Volt DCQuando si tratta di comunicazione, il 1756-L63 viene fornito con una porta RS-132 integrata, anche se il controller dispone di altri moduli di comunicazione come ControlNet, SynchLink,e i moduli Data Highway Plus per citarne alcuniCiò significa che gli utenti possono scegliere il modulo di comunicazione più adatto e anche cambiare i moduli in base alle loro esigenze.La vibrazione massima che questo processore può gestire è di 2 g a 10 a 500 HertzQuesto dimostra che il 1756-L63 è progettato per ambienti difficili.Il modulo può resistere a temperature di funzionamento fino a 60 gradi Celsius in un ambiente con umidità relativa dal 5 al 95%.

Specificativi tecnici del 1756-L63

• Modello: 1756-L63/A
• Tipo: ControlLogix 8 MB Controller di memoria
• Capacità di memoria: 8 MB di memoria utente
• Fornitura di alimentazione: 24V DC
• Consumo di energia: 2,5 W
• Intervallo di temperatura di funzionamento: da 0°C a 55°C (32°F a 131°F)
• Intervallo di umidità relativa: da 5% a 95% non condensante
• Dimensioni: 5,08 cm x 10,8 cm x 17,8 cm (2 pollici x 4,25 pollici x 7 pollici)
• Peso: 0,99 libbre
• Tipo di montaggio: DIN Rail
• Classificazione di protezione: IP20
• Porte di comunicazione: 1 porta seriale RS-232
• Tempo di scansione del programma: 0,08 ms
• Compiti: 32 compiti, con fino a 100 programmi per compito
• Memoria I/O: 478 KB
• Memoria non volatile: 128 MB
• Batteria: compatibile con 1756-BA1 o 1756-BATM
• Reti supportate: Ethernet/IP, ControlNet, DeviceNet, Data Highway Plus, Remote I/O, SynchLink

Il 1756-L63 è un controller di automazione programmabile (PAC) di Allen-Bradley.Questo controller è dotato di un'interfaccia di comunicazione seriale RS232 come porta di comunicazione primaria, tuttavia questo controller supporta altri protocolli di comunicazione come EtherNet/IP, ControlNet, DeviceNet, Data Highway Plus, Remote I/O,SynchLink e altri protocolli di comunicazione di terze parti mediante l'installazione di adattatori di comunicazione Allen-Bradley e includono moduli partner.

Il 1756-L63 è un controller basato su Chassis.È anche compatibile per l'uso con alimentatori standard e ridondanti come 1756-PA50, 1756-PA72, 1756-PA75, 1756-PB50, 1756-PB72, 1756-PB75 o 1756-PA75R, 1756-PB75R, 1756-PSCA2, rispettivamente.Supporta l'implementazione della ridondanza del controller e del movimento integrato utilizzando il sistema di comunicazione seriale in tempo reale (SERCOS), opzioni analogiche tramite input di codificatore, input LDT, input SSI e movimento su rete Ethernet I/P.

Questo controller viene fornito con 8 MB di memoria utente e memoria I/O di 478 KB. Può essere aggiunto con memoria non volatile tramite il 1784-CF128 solo che ha 128 MB di dimensioni di memoria.Questo controller supporta fino a 128,000 Discrete Input and Output e 4000 Analog Input and Output segnali. Utilizza memoria RAM (Random Access Memory) con batterie con numeri di batteria 1756-BA1, 1756-BATM,1756-BATA per controller della serie A e 1756-BA2 per controller della serie B.

Il controller 1756-L63 ha una porta di comunicazione seriale RS-132 integrata.Data Highway Plus, e reti di processi e dispositivi di terze parti. I moduli di comunicazione a porta seriale supportati da questo controller sono il Modbus via logica, DH-485, modem radio DF1, ASCII,e i moduli full/half-duplex DF1. La tensione di isolamento continuo del controller 1756-L63 è di 30 Volt e ha un tipo di isolamento di base.Ha una dissipazione di potenza di 3.5 W e una dissipazione termica di 11,9 BTU/ora. Il suo consumo di corrente a 5,1 Volts DC è di 1200 mA e il suo consumo di corrente a 24 Volts DC è di 14 mA. Ha una vibrazione di 2 g a 10 a 500 Hertz.Il regolatore 1756-L63 ha uno shock di funzionamento di 30 g e uno shock non di funzionamento di 50 gHa anche una gamma di temperatura operativa da 0 a 60 gradi Celsius e una gamma di temperatura non operativa da -40 a 85 gradi Celsius.Ha anche una temperatura massima dell'aria circostante di 60 gradi Celsius.
