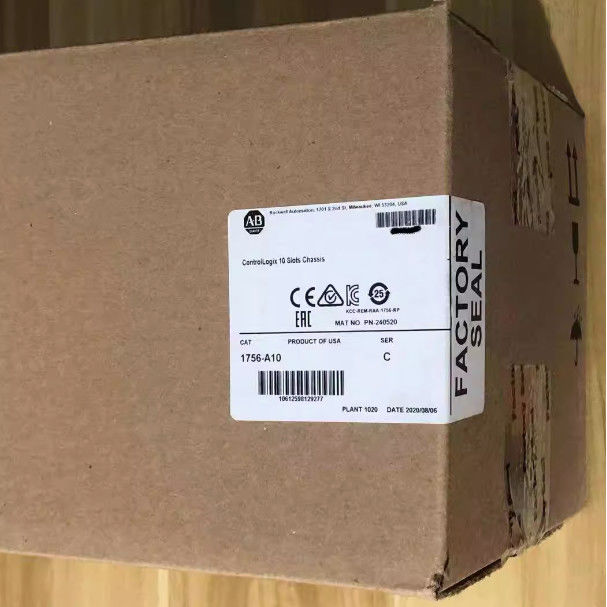

Descrizione del 1756-A10

L'Allen-Bradley 1756-A10 è un telaio ControlLogix. Ha dieci (10) slot, che forniscono connessioni e alloggi per i moduli di ControlLogix. Questo telaio ha una corrente massima di 1.5 A @ 1.2VDC; 4A/4A @ 3.3 VDC; 15 A/6 A @ 5.1 VDC e 2,8 A/2,8 A @ 24 VDC.

• Scatene: 10
• Montaggio: Montaggio del pannello, orizzontale
• Dissipazione di potenza (massimo): 5 Watt
• Tipo di involucro: aperto
• Corrente di fondo (5 volt DC): 10 ampere
• Corrente di fondo (24 Volt DC): 2,8 Amperi
• Dimensioni del gabinetto (HxWxD), min: 50,8 x 76,2 x 20,3 cm (20 x 30 x 8 pollici)
• Temperatura di funzionamento, serie C: -25...+60 °C (-13...+140 °F)
• Temperatura di funzionamento, serie B: da 0°C a +60°C (+32°F a +140°F)

Questo telaio supporta il montaggio di pannelli con spazi liberi di installazione di 15,3 cm (6,0 pollici) per il libero superiore e inferiore e 10,2 cm (4,0 pollici) più la larghezza dell'alimentazione per il libero laterale.Se installato fianco a fianco con un altro telaio ControlLogix, il vuoto necessario tra il telaio è di 7,7 cm più la larghezza dell'alimentazione.gli alimentatori sottili o ridondanti hanno uno slot dedicato situato nella posizione più a sinistra e non occupano uno slot del telaio.

Il 1746-A10 è disponibile in due serie, B e C.
il telaio della serie B ha un intervallo di temperatura di funzionamento di 0 ~ 60 °C (0 ~ 140 °F), -25 ~ + 60 °C (-13 ~ + 140 °F) per i moduli della serie C,mentre la temperatura massima dell'aria ambiente è di 60 °C (140 °F) per entrambe le serie.

Questo telaio è inoltre dotato di Functional Earth Ground che è progettato per essere terminato con 8,3 mmq. o 8 AWG filo di rame solido o stratificato con grado di isolamento di 90 °C (194 °F) o superiore.Dispone inoltre di un terreno protettivo e progettato per essere terminato utilizzando un filo di rame solido o stratificato da 2,1 mmq o 14 AWG con grado di isolamento di 90 °C (194 °F) o superiore.

Il 1756-A10 ha una potenza elettrica nominale di 1,5 A/1.5 A tra il telaio e le fessure a 1,2 V, una di 4/4 A a 3,3 V e una fino a 2,8 A/2,8 A a 24 V.

Ha una dissipazione di potenza di 5 Watt (equivalente dissipazione termica di 6,1 BTU/ora) e un consumo di potenza operativo massimo di 1,8 W.

È indicato con un codice T5 di temperatura ambientale (Nord America) e con un codice T6 IEC (Unione europea).

Il 1756-A10 ha anche un involucro in stile aperto. Ha una temperatura di funzionamento tra 0 e 60 ° C (32 e 40 ° F) a un'umidità non condensante del 5-95%.Ha una resistenza allo shock operativo di 30G e può sopportare una vibrazione di 2G a 10-500 Hz quando è in funzione.

Il 1756-A10 ha una dimensione di 20 x 30 x 8 pollici e pesa 3,2 libbre.
