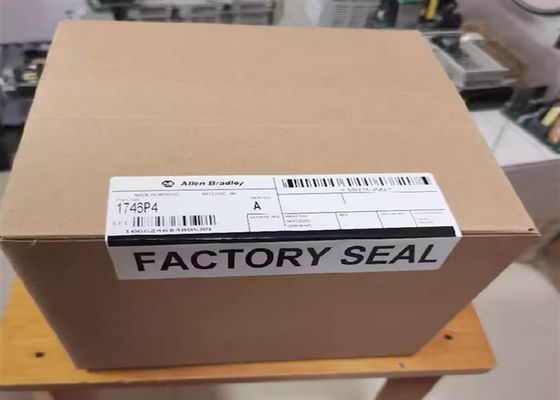

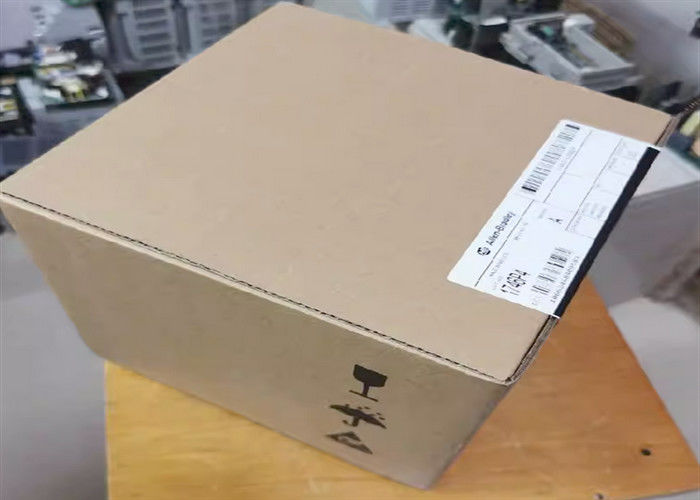

1746-P4 AB Redundant Power Supply Module SLC 500 1746 serie

1746-P4 AB Redundant Power Supply Module SLC 500 1746 serie

Il AB 1746-P4 è un'alimentazione elettrica dello SLC 500 serie. Le alimentazioni elettriche separate per i sistemi di SLC 500 richiedono il montaggio diretto sull'estremità sinistra del telaio 1746 dell'ingresso/uscita. Le alimentazioni elettriche sono richieste per la fornitura del potere ad ogni scanalatura dell'ingresso/uscita ed all'unità di elaborazione. Il 1746-P4 caratterizza un LED che indica che il potere è sopra. Questo LED fornisce la convenienza extra quando controlla se il vostro rifornimento sta funzionando correttamente. Nel caso delle perdite di potere, il 1746-P4 ha ostacolare il periodo di 20ms per un pieno carico e una spettrografia di massa 3000 in modo dal sistema può resistere alle brevi perdite di potere senza corrompere l'esercizio del sistema completo.

La tensione in ingresso nominale per il 1746-P4 è 120 o CA 220V e la gamma di tensione in ingresso è CA il CA 85-132V o 170-265V. La corrente massima di afflusso è 45A. L'alimentazione in ingresso di entrata reale massima è di 92 watt. La corrente d'uscita dell'utente è 1.0A a CC 24V e la gamma di tensione in uscita dell'utente è CC 20.4-27.6V. La corrente d'uscita della superficie posteriore per 1746-P4 le misure 10A a CC 5V e a 2.88A a CC 24V. Il potenza di uscita totale, compreso l'utente, ha un massimo di 70 watt. C'è un massimo di due 14 cavi dell'AWG per terminale. I fusibili per l'unità è saldato nel posto per la protezione.

Il 1746-P4 è graduato convenientemente per risparmiare lo spazio con le dimensioni di 140 x 110 x 145 millimetri (5,5 x 4,3 x 5,7 dentro) e di un peso di soltanto 1,1 chilogrammi (2,5 libbre). Le temperature di funzionamento per l'unità dovrebbero rimanere fra centigrado 0-60 gradi (32-140 gradi Fahrenheit). Le temperature di stoccaggio dovrebbero essere fra -40-85 gradi Celsius (- 40-185 gradi Fahrenheit).

Caratteristiche tecniche per 1746-P4
