Circa 1769-PA4

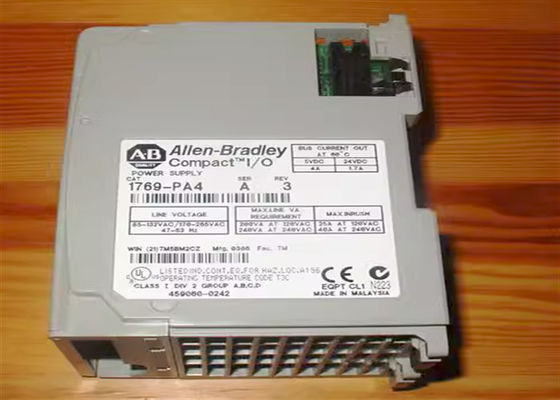

Il AB 1769-PA4 è un'alimentazione elettrica dell'ingresso/uscita di CompactLogix. Può fornire 120 - 240 volt di corrente alternata e 24 volt di corrente continua alle unità di elaborazione di CompactLogix 1769-L3x, ai regolatori ed ai moduli dell'ingresso/uscita collegati a. Fino a 8 moduli possono collegarsi ad ogni lato del 1769-PA4 per un massimo di 16 moduli per l'un'alimentazione elettrica. Questa alimentazione elettrica fornisce 4A della corrente a 5 volt di CC o 2A a 24 volt di CC. Questo modulo misura 2,76 x 3,43 x 4,65 pollici e pesa circa 630 il g (1,39 libbre). Questa alimentazione elettrica sostiene il montaggio della ferrovia o di pannello di BACCANO. Ha una recinzione stile aperta con il fusibile integrato che è sostituibile con i numeri del pezzo Littelfuse 02183.15MXP o il Wickman 19195-3 fonde.
Il 1769-PA4 ha componenti che includono una leva con una funzione di chiusura, l'indicatore di condizione m/c del LED, una porta del bus dell'alimentazione elettrica con i connettori mobili che fissi di un'etichetta dell'identificazione, sia del bus (con i perni maschii e femminili), i fermi superiori e più bassi superiori e più bassi dell'etichetta della targhetta, del maschio e femmina delle scanalature, di BACCANO della ferrovia, un blocchetto terminali con la copertura dito-sicura e una copertura d'abitazione per il fusibile sostituibile.
Questa alimentazione elettrica ha una gamma di tensione in ingresso selezionabile di 85 - 265 volt e di 170-265 VCA lungo una gamma di frequenza dell'input di 47 a 63 Hertz. Il suo consumo di energia indica intorno 200 VA 120 volt di CA e 240 VA a 240 volt di CA ed alla sua corrente massima di afflusso indicano 25 amp 132 volt di CA. Il 1769-PA4 ha una capacità corrente di 4 amp a 5 volt di CC ed uno di 2 amp a 24 volt di CC, ad una tensione in ingresso nominale di 120 - 220 volt di CA, ad un wattaggio di 18 watt e ad una tensione in uscita di 24 volt di CC. La sua tensione di isolamento è continua a 265 volt dall'input di corrente alternata al sistema.

Il prodotto di AB con il numero del pezzo 1769-PA4 è una componente di CompactLogix che funziona come alimentazione elettrica dell'ingresso/uscita. Questo potere della superficie posteriore delle alimentazioni elettriche dell'ingresso/uscita di CompactLogix che si distribuisce ai 1769 moduli compatti dell'ingresso/uscita. Le alimentazioni elettriche questo è capaci dei moduli di potenza da entrambi i lati dell'unità. I moduli compatti dell'ingresso/uscita possono essere installati da ogni lato dell'alimentazione elettrica di espansione dell'ingresso/uscita in cui fino a otto (8) i moduli possono essere installati per complessivamente 16 moduli compatti dell'ingresso/uscita.

Questa alimentazione elettrica caratterizza una gamma selezionabile dell'input di tensione di 85 a CA 265V o 170 o CA 265V. Prima dell'eccitazione dell'alimentazione elettrica, assicuri che la selezione corretta sia attivata per prevenire danni to il modulo. Questa componente dell'alimentazione elettrica ha un'uscita di corrente nominale di 4.0A a 5VDC e a 2.0A a 24VDC. Questa alimentazione elettrica è compatibile per le installazioni in un'assemblea di CompactLogix con un numero alto delle uscite discrete e dei moduli analogici.

Questa alimentazione elettrica è installata con un fusibile interno. Questo fusibile può essere sostituito con i numeri del pezzo Wickmann 19195-3.15A o Littelfuse 02153.15MXP.

La pianificazione dell'alimentazione elettrica è assemblea che in costruzione essenziale di a CompactLogix questa è dovuto il fatto che l'alimentazione elettrica è il modulo fornito di rimandi dal requisito di valutazione di distanza dell'alimentazione elettrica. Questo requisito del modulo deve essere seguito per mantenere una configurazione valida di CompactLogix. Compreso l'unità di elaborazione ed i moduli di comunicazione, alcun modulo non deve superare la valutazione definita di distanza dell'alimentazione elettrica.
