controllore logico programmabile di 1756-A13 AB Redundant Power Supply Module

controllore logico programmabile di 1756-A13 AB Redundant Power Supply Module

Caratteristiche tecniche per 1756-A13

• Produttore Rockwell Automation
• Marca AB
• Temperatura di funzionamento, serie B 0°C a +60°C (+32°F a +140°F)
• No. di montaggio delle linguette otto (8)
• Orizzontale di orientamento
• Corrente @ 24VDC 2,8 A/2.8 A della superficie posteriore
• Corrente @ 5.1VDC 15 A/6 A della superficie posteriore
• Corrente @ 3.3VDC 4A/4 A della superficie posteriore
• Corrente @ 1.2VDC 1,5 A della superficie posteriore
• No. delle scanalature tredici (13) scanalature
• Temperatura di funzionamento, serie del °C +60 (- °F) 13… +140 di C -25…
• Temperatura di stoccaggio -40°C a +85°C (- 40°F a +185°F)
• Umidità relativa 5 - 95% (senza condensazione)
• No. 1756-A13 catalogo/del numero del pezzo
• Serie ControlLogix
• Tipo telaio del modulo
• Montaggio del supporto del pannello
• La terra funzionale della terra di dimensione del cavo - un filo di rame solido o incagliato di 8,3 mm2 (AWG 8) ha valutato 90 a °C (°F) 194 o maggior terra protettiva della terra - un filo di rame solido o incagliato di 2,1 mm2 (AWG 14) ha valutato a °C 90 (°F) 194 o maggior
• Scanalature 13
• Dissipazione di potere 5,4 watt (massimi)
• Dimensioni 24 x 30 x 8 pollici
• Libbre del peso 4,2 (1,9 chilogrammi)
• La recinzione si apre
• Corrente della superficie posteriore (5 volt di CC) 10 amp
• Corrente della superficie posteriore (24 volt di CC) 2,8 amp

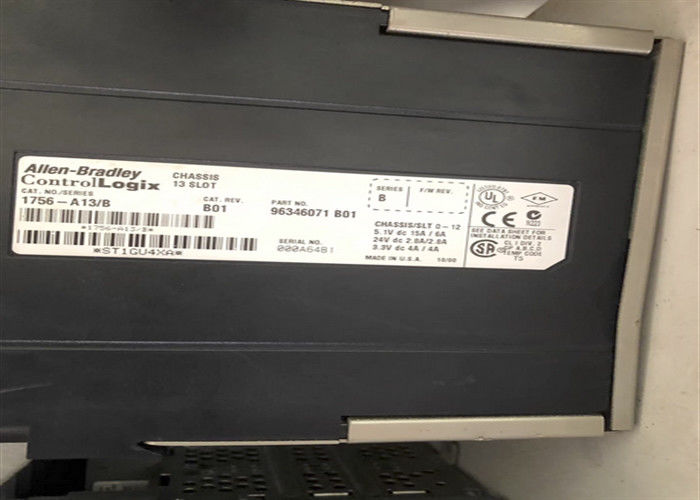

Circa 1756-A13

Il 1756-A13 è un telaio di ControlLogix da AB. Questo telaio fornisce l'alloggio del modulo, fornente 13 scanalature del modulo in cui i regolatori di ControlLogix ed i moduli dell'ingresso/uscita possono essere installati. Oltre a fornire le scanalature di montaggio, i telai anche per ospitare i circuiti elettronici che preparano la superficie posteriore. La superficie posteriore distribuisce la corrente che è usata da ciascuno del modulo per stimolare i singoli circuiti per funzionare correttamente.

Il 1756-A13 sostiene il montaggio orizzontale soltanto. Richiede una dimensione di gabinetto minima di 60,9 x di 76,2 x di 20,3 cm (24 x 30 x 8 dentro.) per installazione e pesa 1,90 chilogrammi (4,2 libbre). Direttamente è installato al sottogruppo di recinzione via le linguette di montaggio fornite situate sull'alto e sul basso del telaio. Installi questo telaio ad una gamma di temperature di 0… 60 °C (32… 140 °F) per il telaio di serie A e di B e -25… +60 °C (- °F) 13… +140 per il telaio di serie C. Ha una valutazione di funzionamento di vibrazione di 2 g @ 10… 500 hertz e valutazione di funzionamento di scossa di 30 G. Questo telaio può essere usato con le 5580 famiglie di prodotto di Logix 5560, 5570 e.

Il 1756-A13 ha consumo corrente della superficie posteriore di 1,5 A @ 1.2VDC; 4A/4A @ 3,3 VCC; 15 A/6 A @ 15 A/6 A e 2,8 A/2.8 A @ 24VDC. Ha dissipazione di potere di 5,4 watt con un tipo aperto valutazione di recinzione.
