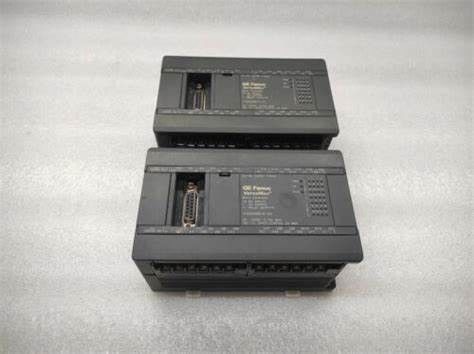

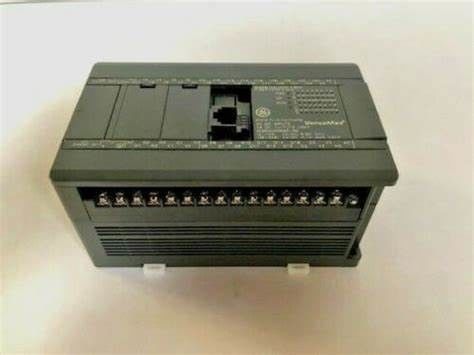

Name: IC200UDR0103 GE Fanuc VersaMax Micro 28 punti PLC 24Vdc Uscita (11) Relay Uscita 24Vdc
Brand: Wisdomlong Technology CO.，LTD
SKU: IC200UDR010
Price: 1.00 USD
Availability: InStock

Casa Prodotti Modulo di alimentazione ridondante

IC200UDR0103 GE Fanuc VersaMax Micro 28 punti PLC 24Vdc Uscita (11) Relay Uscita 24Vdc

Dettagli:

Luogo di origine:	U.S.A.
Marca:	GE
Numero di modello:	IC200UDR010

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	negitiation
Imballaggi particolari:	in scatola
Tempi di consegna:	3-5days
Termini di pagamento:	T/T, Western Union
Capacità di alimentazione:	100

Contatto

Descrizione di prodotto dettagliata

Nome di prodotto:	Controllore logico programmabile IC200UDR010 dello SpA	Prodotto:	Controllore logico programmabile dello SpA
Modello:	IC200UDR010	Marca:	GE
Trasportatore:	Modulo processore	Serie:	90-30
Pæse d'origine:	U.S.A.

IC200UDR010 GE Fanuc VersaMax Micro 28 punti PLC 24Vdc Uscita (11) Relay Uscita 24Vdc

DescrizioneGE Fanuc IC200UDR010

Peso: 500 grammi
Input Sedici circuiti di ingresso logici positivi/negativi a 24 Vdc
Fonti di uscita Undici circuiti relè a 2 ampere normalmente aperti e una uscita in CC (Q1)
Contatori ad alta velocità fino a quattro di tipo A o uno di tipo A e uno di tipo B
+24Vdc Fornitura di corrente di uscita 200mA massimo (per circuiti di ingresso e dispositivi utente)
Deratazione termica IC200UDR010: nessuna. IC200UDR228: nessuna deratazione a 45°C. Oltre 45°C.
C, il numero di punti sullo stesso tempo non deve superare il 50%.
Specifiche di potenza in CC
Intervallo IC200UDR010: 24Vdc -20%, +25%
IC200UDR228: da 9,2 a 30Vdc
IC200UDR010: 10 ms a 19,2 Vdc
IC200UDR028: 5ms
Corrente di ingresso IC200UDR010: 1 Amp massimo a 30Vdc
IC200UDR228: 13 Ampere a 12Vdc, 27 Ampere a 24Vdc
Tempo di innesco 10 mS per 1 A
Corrente di ingresso IC200UDR010: 0,30 Amp tipico a 24Vdc
IC200URD228: 1,1 Amp tipici a 12 Vdc; 0,55 Amp tipici a 24 Vdc
Fornitura di alimentazione di ingresso 8W
Specifiche di ingresso DC
Numero di input 16
Voltaggio di ingresso nominale 24 volt CC
Intervallo di tensione di ingresso da 0 a 30 volt di corrente continua
Corrente di ingresso 7.5mA tipica
Resistenza di ingresso 2,8 kΩ
Voltaggio di soglia di ingresso accesi: minimo 15Vdc, spenti: massimo 5Vdc
Corrente di ingresso soglia: accesa: 4,5 mA massimo, spenta: 1,5 mA minimo
Tempo di risposta da 0,5 a 20 ms configurabile come input normale; 100 μs come input HSC
Tensione di isolamento 1500V RMS da lato di campo a lato logico, 500V RMS tra i gruppi
Specifiche di uscita DC
Logica di uscita Logica positiva
Tensione di funzionamento IC200UDR010: 24Vdc / 12Vdc / 5Vdc; IC200UDR228: 24Vdc / 12Vdc
Intervallo di tensione IC200UDR010: 24Vdc, +20%, -80%; IC200UDR228: 23,5 - 24,5Vdc
Corrente di uscita IC200UDR010: 450mA; IC200UDR228: 100mA
Per i veicoli a motore a motore a motore a motore a motore a motore a motore a motore
Classificazione del carico resistivo massimo 0,75A a 24 Vdc; 0,5A a 12 Vdc; 0,25A a 5 Vdc
Voltaggio di uscita Caccia massima 0,3 Vdc
Risposta ON: massimo 0,1 ms (24Vdc, 0,2A), OFF: massimo 0,1 ms (24Vdc, 0,2A)
Fuga dello stato OFF massimo 0,1 mA
Isolamento 1500Vac tra lato campo e lato logica, 500Vac tra gruppi
L'uscita del fusibile deve essere fusibile esternamente.

Altri prodotti superiori

Motore Yasakawa, Guidatore SG-	Mitsubishi Motor HC, HA-
Moduli Westinghouse 1C, 5X-	Emerson VE, KJ...
Honeywell TC, TK...	Moduli GE IC -
Modulo ABB	Modulo AB 1756-1759 - Schermo di tour 2711
Mitsubishi Drive MR-, Motore HA -,HC	Emerson Moudles, KJ...
Motore di ventola A0-Drive	Trasmettitore Yokogawa EJA...
Trasmettitore Rosemount 3051	Modulo Schneider 140-
Panasonic Motor, guida MH...	Modulo Siemens 6ES, touch screen 6AV

CircaGE Fanuc IC200UDR010

6.11 IC200UDR010 Micro PLC a 28 punti, (16) 24Vdc In, (1) 24Vdc Out, (11) Relay Out, 24Vdc PS
IC200UDR228 Micro PLC a 28 punti, (16) 24 VC In, (1) 24 Vdc Out, (11) Relay Out,
12/24Vdc PS
I micro PLC VersaMax IC200UDR010 e IC200UDR228 accettano sedici ingressi di corrente continua e ne forniscono uno
Le uniche differenze tra questi moduli sono le seguenti:
sono le loro sorgenti di alimentazione e la corrente di uscita nominale della loro uscita Q1 DC. Micro-28 IC200UDR010
utilizza una potenza nominale di ingresso di +24Vdc e fornisce una potenza di uscita di 450mA e 24Vdc.
utilizza una potenza nominale di ingresso di +12/24Vdc e fornisce una potenza di uscita di 100mA e 24Vdc.

6.11.1 Potenza di corrente continua
L'alimentazione in corrente continua richiede più corrente alla tensione di avvio (circa 4Vdc) rispetto a quella nominale
tensione di ingresso: è necessario un minimo di 2,0 A per avviare l'alimentazione in corrente continua.
Se configurato per disabilitare la diagnostica di accensione, il PLC inizia la soluzione logica 100ms dopo la tensione
La fonte di alimentazione per il sistema di alimentazione elettrica è la fonte di alimentazione per il sistema di alimentazione elettrica per il sistema di alimentazione elettrica.
PLC deve avere una capacità di corrente transitorio sufficiente per sostenere la corrente di inrush della fonte di alimentazione
e di mantenere un livello di tensione Vdc adeguato (cfr. specifiche per i requisiti di inrush).

6.11.2 Input DC
I sedici ingressi DC configurabili possono essere utilizzati come ingressi standard di logica positiva o negativa o fino a
I dati di ingresso sono compatibili con una vasta gamma di dispositivi di ingresso, come ad esempio:
pulsanti, interruttori di limite e interruttori elettronici di prossimità.
L'alimentazione Micro PLCs +24Vdc può essere utilizzata per dispositivi di ingresso e per alimentare i circuiti di ingresso DC a
La combinazione di corrente di circuito di ingresso e corrente esterna del dispositivo non deve essere
superano i 200 mA.

6.11.3 Uscita di corrente continua (Q1)
Il circuito di uscita in CC (Q1) può essere configurato come un contatore standard, ad alta velocità, pulsante o
Uscita PWM.

6.11.4 Uscite di relè (Q2 Q12)
Le uscite del relè Form A (SPST a singolo polo) possono controllare una vasta gamma di dispositivi di carico.
La capacità di commutazione di ciascuno di questi circuiti è di 2
per il funzionamento dei dispositivi di campo deve essere fornita una fonte esterna di corrente alternata o continua.
non possono essere utilizzati come uscite Pulse Train o PWM.
