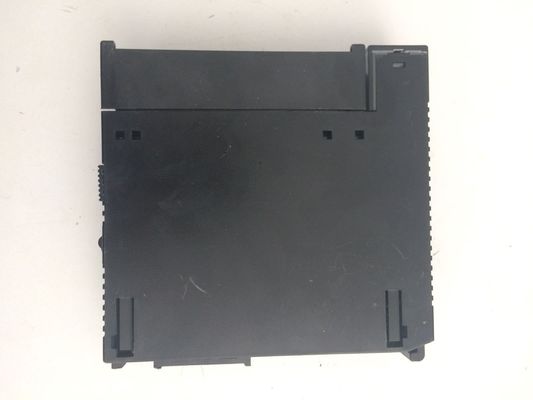

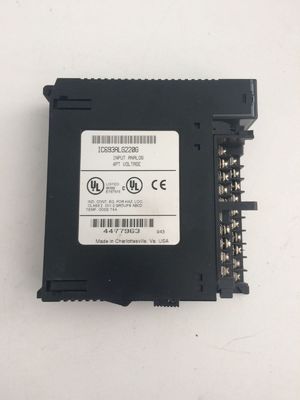

IC693ALG220 GE Fanuc Modulo di ingresso analogico a 12 bit Serie 90-30 Piattaforma

IC693ALG220 GE Fanuc modulo di ingresso analogico a 12 bit piattaforma serie 90-30

Le specifiche tecniche per IC693ALG220
Marchio GE Fanuc
Serie Serie 90-30
Produttore GE Fanuc (ex); Emerson Automation (attuale)
Produttore GE Fanuc
Numero di parte IC693ALG220
Numero di parte IC693ALG220
Serie Serie 90-30
Segnali di ingresso: +/-10 VDC
Tipo di modulo Modulo di input
Descrizione del prodotto Modulo di input analogo
Numero di input 4
Risoluzione del convertitore: 12 bit
Numero di canali quattro (4)
Tipo di prodotto Modulo di tensione analogica del canale
Segnali di ingresso da -10 a +10 VDC
Risoluzione digitale 5 mV/20 μA, (1 LSB = 5 mV)
Risoluzione digitale 12 bit, tipica
Accuratezza assoluta Tipico: +/-10 mV/40 μA Massimo è +/-30 mV/160 μA
Componenti compatibili PLC
Consumo di energia 27 mA dal bus +5 volt sul backplane; 98 mA dal bus backplane isolato +24 volt
Risoluzione analogica 5 mV/20 μA, (1 LSB = 5 mV)
Intervallo di tensione - da 10 a +10 Volt
Linearità < 1 bit meno significativo
Isolamento 1500 VAC
Localizzazione di montaggio slot I/O della piastra base serie 90-30
Tasso di aggiornamento 4 ms
Rifiuto trasversale > 80 dB
Fabbrica di calibrazione calibrata
Risposta del filtro di ingresso 17 Hz
Accuratezza assoluta Tipico: ±10 mV/40 μA alla temperatura di esercizio; massimo: ±30 mV/160 μA alla temperatura di esercizio.
Risposta del filtro di ingresso 17 Hz
Bus Corrente di assunzione 27 mA dal bus +5 volt sul backplane; 98 mA dal bus backplane isolato +24 volt
Stato del ciclo di vita del prodotto Interrotto/obsoleto

Altri prodotti superiori

L'IC693ALG220 è un modulo della serie 90-30 che è stato precedentemente prodotto da GE Fanuc, attualmente sotto Emerson Automation.compatibile con una gamma di segnali di ingresso da - 10 VDC a + 10 VDCQuesto modulo è opzionalmente compatibile con segnali da 0 a 20 mA che possono essere abilitati installando un connettore di 250 Ohm sul terminale utente del modulo.

IC693ALG220 è installato con convertitore analogico-digitale (ADC) con risoluzione di conversione di 12 bit per l'input di tensione;10 bit per l'entrata di corrente che può essere aumentata a 11 bit con l'uso di una resistenza di precisioneOgni canale del modulo ha una frequenza di aggiornamento individuale di 4 ms, mentre il modulo è alimentato dal 24VDC fornito dall'alimentazione PLC.Ha un consumo di corrente backplane di 27 mA da +5 volt bus sul backplane e 98 mA dal +24 volt backplane bus isolatoÈ montato su qualsiasi slot di I/O disponibile della piastra base serie 90-30 a 5 o 10 slot e occupa un solo slot del rack.

L'IC693ALG220 ha una tipico precisione assoluta di +/-10 mV/40 μA mentre il massimo è +/-30 mV/160 μA sopra la temperatura di funzionamento.risposta del filtro di ingresso di 17 Hz, isolamento del modulo di 1500 volt tra lato campo e lato logica, rigetto del canale trasversale di > 80 dB e impedenza di ingresso di > 9 Megohm in modalità tensione e 250 Ohm in modalità corrente.

Il modulo IC693ALG220 è un modulo di input analogico di GE Fanuc, che fa parte della serie 90-30.Viene fornito con 4 canali di ingresso. Ogni canale può facilmente convertire un segnale analogo in un segnale digitale, in base ai requisiti dell'applicazione dell'utente.il modulo di ingresso GE Fanuc IC693ALG220 CAV consente agli utenti di convertire segnali di ingresso da -10 a +10 Volt. La velocità di conversione per ogni canale è di circa 1 millisecondo. Così, il modulo di input IC693ALG220 fornisce un tasso di aggiornamento di circa 4 millisecondi per qualsiasi canale alla volta.Il segnale convertito ha una risoluzione di 12 bit binari.

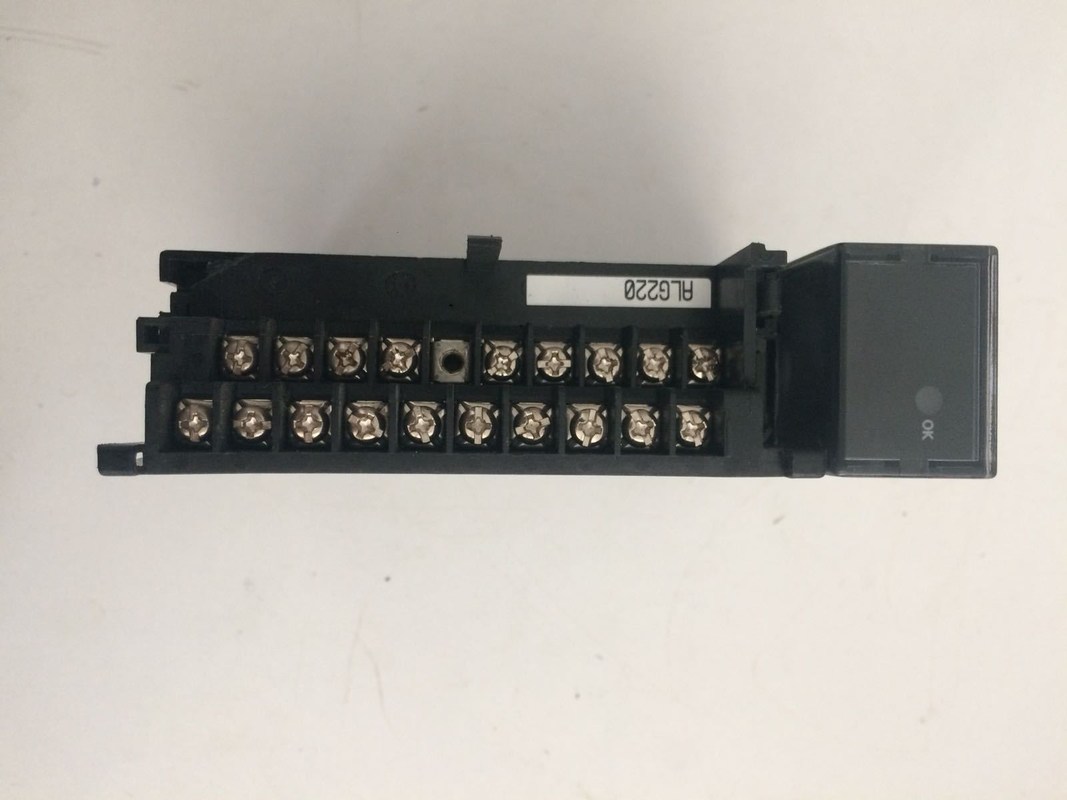

Il modulo di ingresso GE Fanuc IC693ALG220 è dotato di una modalità di ingresso di corrente limitata, nonché di un jumper sul connettore terminale dell'utente di ciascun canale.Gli utenti possono utilizzare il jumper per collegare un resistore shunt interno da 250 ohm al circuito. Questa resistenza di shunt consente un range di input da -40 a +40 milliampere. Tuttavia, è essenziale per gli utenti monitorare costantemente la corrente di ingresso per evitare che la resistenza di ingresso si auto riscaldasse,L'alimentazione principale del modulo di ingresso GE Fanuc IC693ALG220 CAV è un alimentatore DC isolato da +24 Volt,con una tensione di potenza superiore a 50 kVLa tensione viene inviata attraverso un regolatore/inverter per produrre la tensione necessaria al funzionamento del modulo IC693ALG220.Il modulo di ingresso IC693ALG220 è dotato di un LED che mostra agli utenti lo stato di funzionamento.
