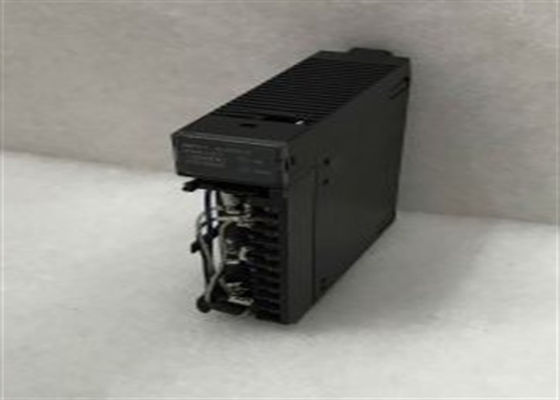

GE FANUCIC693CPU323SERIE 90-30 CONTROLLERE LOGICO programmabile
Specificativi tecnici per IC693CPU323
Marchio GE Fanuc
Serie Serie 90-30
Produttore GE Fanuc
Numero di parte IC693CPU323
Descrizione del prodotto Piastra base della CPU incorporata
Tipo di prodotto Piastra base della CPU
Numero di slot I/O Dieci (10)
Numero di slot di alimentazione Uno (1)
Tipo di CPU CPU incorporata
Input di tensione 5 Volt DC
Scatena per la piastra di base di espansione Nessuna
Corrente di ingresso 430 milliamperi
Memoria utente 12 Kbyte
Temperatura di funzionamento da 0 a 60 gradi Celsius
Tipo di processore 80188
Timer / contatori 340
Velocità di scansione tipica 0,6 ms per 1K di logica booleana
Porta seriale 1
Velocità del processore 10 MHz
Discrete I/O 320
Espandibile Nessuna
Punti di ingresso discreti - %I 160 (massimo - ingressi + uscite combinati)
Punti di uscita discreti - %Q 320 (massimo - uscite combinate + input)
Input analogici - %AI 64 parole
Prodotti analogici - %AQ 32 parole
Portate seriali integrate 1 (utilizza il connettore sull'alimentazione del PLC). Supporta i protocolli SNP slave e SNP-X slave
Carico di corrente: 430 mA
Tensione del bus: +5VDC
Circa IC693CPU323
L'IC693CPU323 è un componente della serie 90-30 prodotto da GE Fanuc.
Questa è stata progettata specialmente per applicazioni di piccole dimensioni in quanto l'IC693CPU323 non supporta l'espansione, ma anche
non supporta moduli avanzati come i moduli PCM e CCM.
L'IC693CPU323 ha una CPU classificata come una CPU turbo con una velocità di scansione tipica di 0,6 millisecondi per 1K di logica booleana.
caricato con 12Kbyte di memoria utente, massimo o 6Kbyte per le versioni precedenti alla versione 7. Supporta fino a 320 punti I/O discreti;
L'IC693CPU323 è dotato di 340 unità di timer e
Conti e supporta anche le istruzioni del registro dei turni.
Il processore utilizzato per l'IC693CPU323 è un 80188 con velocità di clock di 10 MHz.
supporta i protocolli SNP Slave e SNP-X. Supporta anche l'installazione di funzionalità di comunicazione opzionali tra cui
Moduli di opzione Ethernet, FIP, Profibus, GBC, GCM, GCM+.
Oltre ad essere un hardware non espandibile, l'IC693CPU323 non supporta la funzione di sovrascrizione, l'orologio alimentato da batteria e
Per impostazione predefinita, utilizza una memoria RAM alimentata da batteria, tuttavia, la batteria è effettivamente ospitata dalla fonte di alimentazione
può anche essere installato con memoria non volatile opzionale come EPROM ed EEPROM.
L'IC693CPU323 supporta il montaggio di pannelli, fissati attraverso i fori di montaggio forniti alla piastra base.
carico di corrente di 430 mA da alimentazione +5VDC.
La baseplate IC693CPU323 è una baseplate CPU incorporata GE Fanuc Serie 90-30 Ten-slot.
Le CPU incorporate fanno parte di una base di CPU incorporata.
in cui la CPU e i chip di memoria sono saldati alla scheda backplane della piastra base.
Non sono stati modificati, non supportano l'espansione o i rack remoti, e non hanno orologi dell'ora del giorno perché la memoria di backup
La batteria si trova nella corrente di alimentazione e staccare la corrente porta alla disconnessione della batteria dal
circuiti di memoria, che interferirebbero con le impostazioni di un orologio dell'ora del giorno.
I requisiti di potenza della piastra base IC693CPU323 sono 5 Volt di tensione continua e 430 milliamperi di corrente.
la piastra base non è compatibile con dispositivi PCM e CCM. La gamma di temperatura di funzionamento per il modulo è da 0 a 60 gradi
Interruzioni, sovrascrizioni e orologi a batteria sono funzionalità che non sono disponibili sulla piastra base IC693CPU323.
Il numero di timer e contatori disponibili è di 340.
La piastra base IC693CPU323 supporta solo i protocolli di comunicazione SNP slave e SNP-X slave.
I protocolli Profibus, Ethernet e GCM possono essere ordinati separatamente se necessario.
L'IC693CPU323 supporta un totale di 320 parole combinate.
ingressi e uscite discreti.
