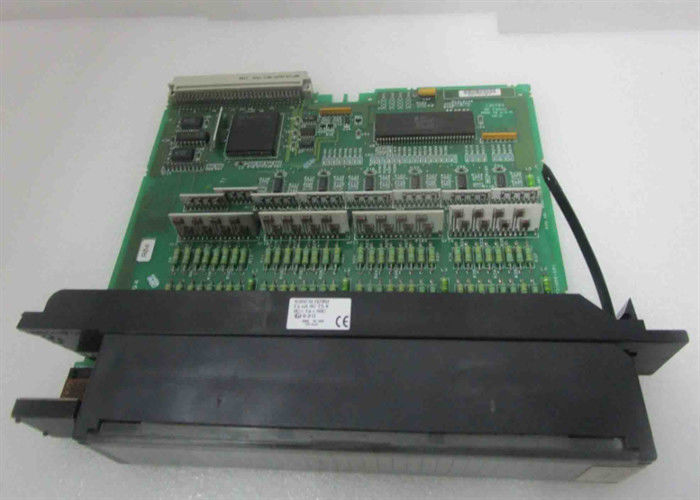

GE FANUCIC693CPU331SERIE 90-30 CONTROLLERE LOGICO programmabile
Specifiche tecniche per IC693CPU331
Marchio GE Fanuc
Serie Serie 90-30
Produttore GE Fanuc
Numero di parte IC693CPU331
Descrizione del prodotto CPU modulare
Tipo di prodotto modulo CPU
Memoria utente 16 Kbytes
Tipo di processore 80188
Compatibilità PLC GE Fanuc 90-30
Velocità di orologeria 10 megahertz
Velocità di scansione tipica 0,4 ms per 1K di logica booleana
Microprocessore 80188
Velocità del processore 10 MHz
Porta seriale 1
Espandibile Sì
Input discreti 512
Numero di piastre di base di estensione Quattro (4) piastre di base di espansione; Quattro (4) piastre di base di I/O a distanza
Importazioni discrete 512
Punti di ingresso discreti - %I 512
Temperatura di funzionamento da 32 a 140 gradi Fahrenheit
Punti di uscita discreti - %Q 512
Input analogici - %AI 128 parole
Prodotti analogici - %AQ 64 parole
Portate seriali integrate 1 (utilizza il connettore sull'alimentazione del PLC). Supporta i protocolli SNP slave e SNP-X slave
Timer / contatori 680
Interruzioni No
Registro dei turni Sì
Carico di corrente: 350 mA
Tensione del bus: +5VDC
Circa IC693CPU331
L'IC693CPU331 è una CPU modulare che fa parte della serie 90-30 PLC di GE Fanuc Automation.
80188 con una velocità di elaborazione di 10 MegaHertz. È anche in grado di scansionare 1K di logica booleana in 0,4 millisecondi.
Questa CPU ha una memoria utente di 16Kbyte che è dimensionata per ospitare 512 bit di input discreti; 512 bit di output discreti; 128 parole
Inoltre, questa CPU ha strutture di memoria interne che sono composte da
1280 bit Memoria globale discreta; 1024 bit di bobine interne; 256 bit di bobine temporanee; 128 bit di riferimenti allo stato del sistema;
2048 parole di memoria di registro e 16 parole di registri di sistema.
Disponibile per la CPU e supporta le istruzioni del registro Shift.
Rispetto alle CPU incorporate, la CPU modulare IC693CPU331 supporta la funzione Override e viene fornita con una batteria
Il tipo di memoria predefinito disponibile per questa CPU è un tipo di memoria a accesso casuale (RAM) e può anche essere installato con
EPROM o EEPROM facoltativo.
L'IC693CPU331 può essere installato in qualsiasi base di CPU, sia a 5 slot o a 10 slot.
slot CPU dedicato che è lo slot 1. Questo modulo attinge una corrente dal backplane pari a 350 mA @ 5VDC di tensione del bus.
Poiché questa CPU modulare supporta una maggiore quantità di I/O, supporta l'espansione di I/O con l'uso di fino a quattro (4) di espansione
base di base di Remote I/O.
Il modulo GE Fanuc IC693CPU331 è un modulo CPU da 10 megahertz per i sistemi PLC della serie 90-30 di GE.
Il modulo utilizza un microprocessore della serie 80188.
Il modulo IC693CPU331 occupa una singola fessura in una piastra base a 5 fessure e attinge 350 milliampere di corrente dal piano posteriore
La velocità di scansione tipica per il modulo è di 0,4 millisecondi per 1K di logica booleana.
assegnato ai registri di sistema che sono destinati esclusivamente alla visualizzazione delle tabelle di riferimento e non possono essere consultati nel programma di logica dell'utente.
Il numero totale di timer e contatori supportati dal modulo IC693CPU331 è di 680.
il modulo per la memorizzazione dei dati è la RAM e la EPROM o EEPROM facoltativa.
La memoria massima del programma utente è di 16 kilobyte. Il numero di punti di input discreti è 512.
La memoria globale discreta è di 1280 bit.
Una porta seriale integrata è disponibile sul modulo IC693CPU331 e questa porta è accessibile
I protocolli supportati dalla porta seriale includono lo slave SNP e lo slave SNPX
Un modulo CMM separato è richiesto per il supporto master SNP-X master, CCM e RTU slave.
Un modulo AD693CMM301 fornisce 2 porte seriali aggiuntive per l'IC693CPU331
Un SLP (State Logic Processor) è anche compatibile con il modulo IC693CPU331 e può essere utilizzato per fornire
controllo multitasking.
