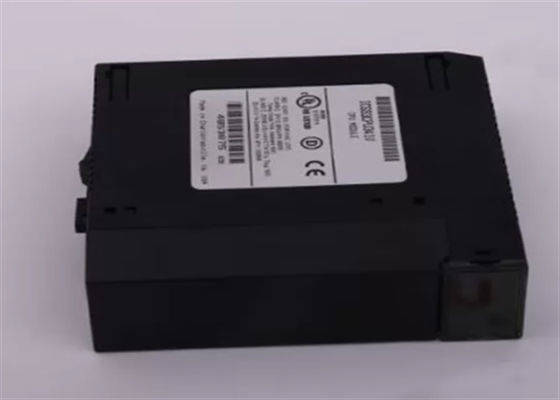

GE FANUC IC693CPU341 CPU 341 Modulo ((80K byte di memoria utente), 10K Reg., 3 msec/K
Specifiche tecniche per IC693CPU341
Marchio GE Fanuc
Serie Serie 90-30
Produttore GE Fanuc; Emerson Automation (attuale)
Produttore GE Fanuc
Numero di parte IC693CPU341
Serie Serie 90-30
Descrizione del prodotto CPU modulare
Tipo di prodotto modulo CPU
Numero di parte IC693CPU341
Memoria utente 80 Kbyte
Descrizione del prodotto
Tipo di processore 80188
Velocità di orologeria 20 megahertz
Velocità di scansione tipica di 0,3 ms per 1K di logica booleana
Memoria utente 80 kilobyte
Numero di piastre di supporto Cinque (5)
Velocità del processore 20 MHz
Micro processore 90C188XL
Velocità di orologeria 20 MHz
Espandibile Sì
Input di tensione 5 Volt DC
Memoria utente 80 Kbyte
Assorbimento di corrente 490 milliamperi
Numero di piastre di base di estensione Quattro (4) piastre di base di espansione; Quattro (4) piastre di base di I/O a distanza
Velocità di esecuzione booleana 0,3 ms per logica 1K
Memoria di registro 9999 parole
Timer / contatori > 2000
Punti di ingresso discreti - %I 512
Porte di comunicazione Una (1) Porte SNP ospitate dal modulo di alimentazione
Porta seriale 1
Punti di uscita discreti - %Q 512
Input analogici - %AI 1024 parole
Interruzioni Sì
Fonti analoghe - %AQ 256 parole
Registro dei turni Sì
Portate seriali integrate 1 (utilizza il connettore sull'alimentazione del PLC). Supporta i protocolli SNP slave e SNP-X slave
Timer / contatori > 2000
Interruzioni No
Registro dei turni Sì
Carico di corrente: 490 mA
Tensione del bus: +5VDC
Dettagli del prodotto
Generale: il modulo IC693CPU341, appartenente alla serie GE Fanuc 90-30, è un modulo CPU a slot singolo dotato di 5
Contiene 4 piastre base remote e/o di espansione oltre alla piastra base 1 CPU. È dotato di un 80C188XL
processore.
Potenza: funziona a 20 MHz e richiede un carico di 490 milliampere dall'alimentazione nominale +5 VDC.
la temperatura ambiente è compresa tra 0 e 60 gradi Celsius (o tra 32 e 140 gradi Fahrenheit).
Memoria: questo CPU ′s può tipico tasso è di 0,3 millisecondi per 1K di logica (noto anche come contatti booleani).
memoria di programma di 80K byte, l'IC693CPU341 ha una memoria di registro (%R) di 9999 parole; memoria globale discreta (%G) di 1280 bit,
bobine interne (%M) di 1024 bit, bobine di uscita (temporanee) (%T) di 256 bit e riferimenti allo stato del sistema (%S) di 128 bit (con %S, %SA,
%SB, %SC con 32 bit ciascuno).
I/O: gli input analogici (%AI) e gli output (%AQ) sono rispettivamente 1024 e 256 parole.
Ha 16 registri di sistema di parole (%SR) che vengono utilizzati solo per la visualizzazione della tabella di riferimento e non possono essere consultati nel programma di logica dell'utente.
Specifico: questa CPU ha una singola porta seriale integrata, che richiede un connettore all'alimentazione PLC utilizzata nel sistema.
supporta i protocolli slave SNP/SNP-X. L'IC693CPU341 ha la compatibilità PCM/CCM, anche se richiede un modulo CMM per poter essere utilizzato.
per supportare il supporto SNP/SNP-x master, CCM o RTU slave.
LAN: IC693CPU341 ha una rete locale (LAN) installata. Questa funzione consente al CUP di supportare una varietà di moduli opzionali, come FIP, Profibut, multidrop, Ethernet, GBC,Moduli di opzione GMC e GCM+Le sue prime versioni hanno RAM e EPROM o EEPROM opzionali per lo storage di memoria.61, supporta solo RAM e Flash opzionale per necessità di memoria aggiuntiva.
