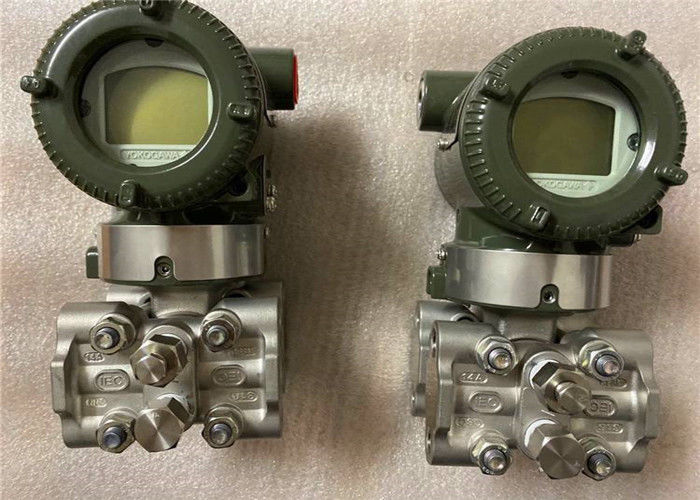

Yokogawa EJA110E-JFS5G-912DD/D4 Trasmettitore di pressione e temperatura
Rapidi dettagli
· Luogo di origine: Giappone
· Marchio:Yokogawa
· Numero di modello:EJA110E-JFS5G-912DD/D4
· Uscita:4-20mA con protocollo HART
· Precisione: ± 0,065% della lunghezza
· Flange di copertura:SUS316, Hastelloy C-276, Monel
· Fornitura di energia:10.5 a 42 V
· Montaggio: montatura di tubi da 2 pollici
Imballaggio e consegna
| Dettagli della confezione: |
Standard in cartone |
| Dettagli della consegna:44 |
4~6 settimane dalla data dell'ordine |
Specificità
EJA110A
1. Alta precisione, eccellente stabilità a lungo termine
2.Utilizzato per misurare il flusso di liquidi, gas e vapore.Fluito: segnale DC da 4 a 20 mA.
YOKOGAWA Trasmettitore di pressione differenziale DPharp EJA110A
Le caratteristiche:
Performance e stabilità eccellenti:
La serie EJA utilizza un formato da silicio monocristallino, un materiale perfetto che non ha istesi in pressioni o variazioni di temperatura.e effetti di pressione statica, e offre quindi una stabilità a lungo termine senza pari.
Progettazione compatta e leggera:
La metà del peso dei modelli convenzionali grazie alla miniaturizzazione della cassa con l'amplificatore ASIC, la struttura della cella di pressione e la flange.L'ASIC utilizza il numero minimo di parti e migliora l'affidabilità dell'amplificatore.
Capacità di comunicazione Fieldbus:
Fieldbus è un sistema di comunicazione digitale bidirezionale.È una tecnologia rivoluzionaria per la configurazione dei sistemi di controllo della strumentazione e un promettente successore della comunicazione analogica standard da 4 a 20 mA utilizzata nella maggior parte degli strumenti di campo oggi.
Codici modello e suffisso:
| Modello |
Codici facoltativi |
Descrizione |
| EJA110A |
• • • • • • |
Trasmettitore di pressione differenziale |
| Segnale di uscita |
- D · · · · · · ·
- E · · · · · · · ·
- F · · · · · · · ·
- G · · · · · · ·
|
Da 4 a 20 mA DC con comunicazione digitale (protocollo BRAIN)
4 a 20 mA di corrente continua con comunicazione digitale (protocollo HART, cfr. GS 01C22T01-00E)
Comunicazione digitale (protocollo FOUNDATION Fieldbus, cfr. GS 01C22T02-00E)
Comunicazione digitale (protocollo PROFIBUS PA, cfr. GS 01C22T03-00E)
|
|
Misurazione
spann (capsula)
|
L · · · · · ·
M · · · · ·
H · · · · · ·
V · · · · ·
|
0.5 a 10 kPa {50 a 1000 mmH2O} {2 a 40 inH2O} {5 a 100 mbar}
Da 1 a 100 kPa {100 a 10000 mmH2O} {4 a 400 inH2O} {10 a 1000 mbar}
5 a 500 kPa { 0,05 a 5 kgf/cm2} { 20 a 2000 inH2O} { 50 a 5000 mbar}
0.14 a 14 MPa {1,4 a 140 kgf/cm2}*1 {20 a 2000 psi} {1,4 a 140 bar}
|
|
Acciaio
materiale delle parti*11
|
S# · · · · · · ·
H# · · · · · · ·
M# · · · · · ·
T · · · · · ·
A#· · · · · · · ·
D · · · · ·
B# · · · · · ·
|
[Corpo]ˆ2 [Capsula] [Ventilatore]
SCS14A SUS316Lˆ5 SUS316ˆ13
SCS14A Hastelloy C-276ˆ6ˆ12 SUS316 ˆ13
SCS14A Monelˆ6 SUS316 ˆ13
SCS14A Tantal ˆ6 SUS316 ˆ13
L'equivalente di Hastelloy C-276 ˆ3 Hastelloy C-276 ˆ6ˆ 12 Hastelloy C-276 ˆ12
Equivalente Hastelloy C-276 ˆ3 Tantal ˆ3 Hastelloy C-276 ˆ12
Equivalente Monel ˆ4 Monel ˆ6 Monel
|
|
Processo
connessioni
|
0 · · · · · ·
1 · · · · · · ·
2 · · · · · · ·
3 · · · · · ·
4 · · · · ·
5 · · · · · · · ·
|
senza connettore di processo (Rc1/4 femmina sulle flange di copertura)
con connettore di processo femminile Rc1/4
con connettore di processo femminile Rc1/2
con connettore di processo femminile 1/4 NPT
con connettore di processo femminile 1/2 NPT
senza connettore di processo (1/4 NPT femmina sulle flange di copertura)
|
|
per la fabbricazione
Materiale di noci
|
A · · · · ·
B · · · · ·
C · · · · ·
|
[Pressione di lavoro massima]
SCM435 16 MPa {160 kgf/cm2}*9
SUS630 16 MPa {160 kgf/cm2}*9
SUH660 16 MPa {160 kgf/cm2}*9
|
| Installazione |
-2 · · · · · ·
-3 · · · · · ·
-6 · · · · · · ·
-7 · · · · · · · ·
-8 · · · · ·
-9 · · · · · · · ·
|
Tipo di condotta a impulso verticale, a destra ad alta pressione, connessione di processo verso l'alto*7
Tipo di condotta a impulso verticale, alta pressione laterale destra, connessione di processo verso il basso*7
Tipo di condotta a impulso verticale, alta pressione sul lato sinistro, connettore di processo verso l'alto*7
Tipo di condotta a impulso verticale, pressione alta sul lato sinistro, connessione di processo verso il basso*7
Tipo di condotta a impulso orizzontale, alta pressione laterale destra*8
Tipo di condotta a impulso orizzontale, a sinistra ad alta pressione*8
|
|
Altri dispositivi
connessione
|
0 · · · · · ·
2 · · · · · · ·
3 · · · · · ·
4 · · · · ·
5 · · · · · · · ·
7 · · · · · ·
8 · · · · · ·
9 · · · · · ·
A · · · · ·
C · · · · ·
D · · · · ·
|
G1/2 femmina, una connessione elettrica
1/2 NPT femmina, due connessioni elettriche senza spina cieca
Pg 13.5 femmina, due connessioni elettriche senza spina cieca
M20 femmina, due connessioni elettriche senza spina cieca
G1/2 femmina, due connessioni elettriche e un tappo cieco
1/2 NPT femmina, due connessioni elettriche e un tappo cieco
Pg 13.5 femmina, due connessioni elettriche e un tappo cieco
M20 femmina, due connessioni elettriche e un tappo cieco
G1/2 femmina, due connessioni elettriche e una spina cieca SUS316
1/2 NPT femmina, due connessioni elettriche e una spina cieca SUS316
M20 femmina, due connessioni elettriche e una spina cieca SUS316
|
|
Integrale
Indicatore
|
D · · · · ·
E · · · · · ·
N · · · · ·
|
Indicatore digitale
Indicatore digitale con interruttore di impostazione dell'intervallo*10
(Nessuno)
|
|
Montaggio
cornice
|
A · · · · ·
B · · · · ·
J · · · · · ·
C · · · · ·
D · · · · ·
K · · · · · ·
N · · · · ·
|
SECC Montaggio di tubi in acciaio al carbonio da 2 pollici (tipo piatto)
SUS304 montatura di tubi da 2 pollici (tipo piatto)
SUS316 montatura di tubi da 2 pollici (tipo piatto)
SECC Montaggio di tubi in acciaio al carbonio da 2 pollici (tipo L)
SUS304 montatura di tubi da 2 pollici (tipo L)
SUS316 montatura di tubi da 2 pollici (tipo L)
(Nessuno)
|
| Codici facoltativi |
|
/◊ Specifica opzionale |
La serie di trasmettitori EJA-E è l'evoluzione più recente della famiglia di trasmettitori a pressione DPharp di Yokogawa.Combina la robustezza e il successo della serie EJA-A con le prestazioni della serie purosangue EJX-A per offrire il tipo di prodotto che ci si aspetta da Yokogawa..
L'EJA110E e' il nostro trasmettitore di pressione differenziale tradizionale di questa serie.
Le caratteristiche dell'EJA110E includono:
- 0.055% di precisione (0.04% di precisione)opzionale)
- 00,1% Stabilità per 10 anni
- Tempo di risposta di 90 ms
- Exida e TUV SIL 2 / SIL3 certificati
- MWP 2,300 psi (MWP 3,600 psi)opzione)
- Impostazione dei parametri locali (LPS)
