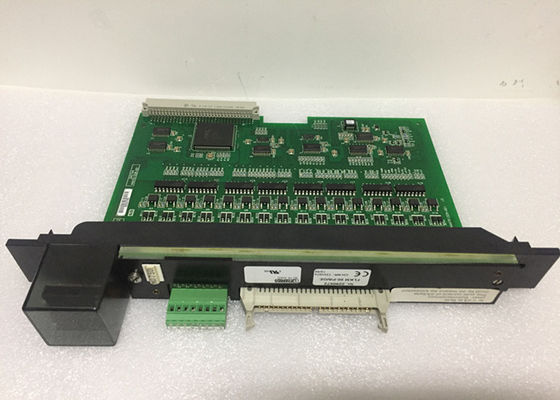

GE IC697 MDL750G 24/48 Volt DC 0.5 Ampere Modulo di uscita per il PLC della serie GE Fanuc 90-70.

Modulo di uscita GE IC697 MDL750G 24/48 Volt DC 0,5 Ampere per il PLC GE Fanuc serie 90-70.


Descrizione del prodotto

Il modulo della serie GE Fanuc90-70 IC697MDL750 è un modulo di uscita discreto in grado di convertire un afflusso potenzialmente elevato di input in uscita desiderata.Il modulo ospita 32 punti vendita che sono ordinati in quattro assortimenti fusi di 8 punti ciascunoCiascuno di questi punti ha una tensione nominale di 24/48 volt e una corrente a lungo termine di 0,5 ampere.Ciascuno dei gruppi popolati da 8 punti ha una capacità complessiva di 2 ampere dopo aver tenuto conto dei fattori di dissipazioneA seconda del tempo di utilizzo e del valore, ogni IC697MDL750 ha anche una capacità effimera di dirigere grandi correnti di ingresso.La corrente di uscita di un IC697MDL750 è in grado di alimentare i motor starter, solenoidi, indicatori e altri dispositivi simili.

Le luci LED presenti sulla parte superiore dell'IC697MDL750 indicano la condizione prevalente in diverse posizioni del circuito logico interno.lo stato di accensione e spegnimento dei punti di uscita sono indicati anche da un LED sul IC697MDL750.

Un modulo IC697MDL750 è dotato di una chiave inclusa nell'imballaggio, che deve essere utilizzata per modificare le specifiche dello slot che ospita l'IC697MDL750.Questa personalizzazione dello slot ha lo scopo di evitare che venga usato in modo improprioLa chiave viene applicata durante l'installazione iniziale del IC697MDL750 e rimane in quella posizione durante ogni successiva rimozione del modulo.Questo accessorio può essere facilmente disinstallato se necessario.

Diverse caratteristiche dell'IC697MDL750 sono soggette alla configurazione dell'utente.La prima di queste caratteristiche sono i riferimenti di input e output del modulo che possono essere personalizzati utilizzando un personal computer che esegue un software Windows o MS-DOSQuesto processo viene condotto tramite una porta SNP o Ethernet TCP/IP. Inoltre, le uscite dell'IC697MDL750 possono essere manipolate dall'utente per disattivare o rimanere nel loro stato precedente.

L'IC697MDL750 è un modulo di uscita digitale che fa parte della serie 9-70 Programmable Logic Controller (PLC), precedentemente prodotta da GE Fanuc ora sotto Emerson Automation.Questo modulo è un singolo modulo slot che si monta a uno slot vuoto della serie 90-70 baseplateSupporta l'operatività locale di I/O o come parte di un'architettura distribuita di I/O più ampia.L' IC697MDL750 presenta principalmente 32 canali di uscita discreti che forniscono una gamma di tensione di uscita di 20-60 VDC con una tensione nominale di 24 / 48 VDC. Può essere utilizzato per alimentare una varietà di carichi elettrici, per implementare un'operazione manuale o automatica.Ogni canale del modulo fornisce una corrente di uscita di 0.5 Ampere con un valore di 2.0 Ampere per gruppo di uscita.L'isolamento del modulo è fornito fino all'isolamento del gruppo solo con un isolamento nominale di 5000 Volt tra i gruppi mentre ogni canale di uscita ha un isolamento nominale del backplane di 1500 VoltQuesto modulo ha una corrente di ingresso massima di 10 Ampere con una durata di 20 ms. La caduta massima della tensione di uscita è di 1 Volt mentre il tempo di risposta del canale individuale è a un ritardo massimo di 1 ms.Ogni canale presenta inoltre una corrente di fuga pari a 1 mAL'IC697MDL750 ha un consumo di corrente di 0,25 Ampere ed è progettato per essere incompatibile con lo standard VME C.1. Questo modulo è dotato di un blocco terminale rimovibile ad alta densità idealmente utilizzato con fasci di fili. Ogni terminale del terminale rimovibile accetta un massimo di Due (2) fili con una dimensione di # 22 AWG (0.36 mm2) fino a # 14 AWG (2.10 mm2).

Il modulo di uscita discreto noto come modulo di uscita IC697MDL750 è progettato e prodotto da GE Fanuc, un noto produttore di componenti industriali di alta qualità e robusti.Il modulo fa parte della serie 90-70 della GE e è conforme alle norme stabilite dalla norma C..1 degli standard VME. Il modulo richiede una corrente di 0,25 Amps dal bus da 5 Volt e dispone di una tensione di isolamento di 500 Volt tra i gruppi di uscita.La tensione di isolamento per le uscite sul piano posteriore è di 1500 VoltIl modulo di uscita IC697MDL750 ha un totale di 32 uscite disposte in gruppi isolati uguali.Il modulo è dotato di 10 Amps di corrente di avviamento per 20 millisecondi e 1 milliseconda di tempo di risposta (accesi/disattivati).

Il modulo di uscita IC697MDL750 ha solo 1 Volt (2 Ohm) di caduta di tensione nominale per le sue uscite e ha un intervallo di tensione di uscita da 20 a 60 Volt DC.La tensione di funzionamento dell'unità è da 24 a 48 volt DCIl processo di installazione del modulo è semplice e anche il processo di cablaggio è semplice.La progettazione del modulo consente una manutenzione senza sforzo e la sua costruzione con una chiave meccanica non lascia margine di errore. A causa di questa chiave, tutti i moduli che non sono il tipo corretto di modulo non si inseriranno nello slot riservato al modulo IC697MDL750. Il modulo ha un valore di corrente di 0.5 Amps per punto e la corrente massima per il gruppo di ingresso è di 2 AmpsIl modulo è protetto da sovratensioni e funziona perfettamente con dispositivi che hanno una corrente a stato stazionario da 100 a 500 milliampere.La frequenza di ripetizione di questi dispositivi è fino a 5 Hertz per il livello di corrente più basso dello stato stazionario.

Specificità
