| Luogo di origine: | Stati Uniti |
| Marca: | GE |
| Certificazione: | Does not supply |
| Numero di modello: | IS200BPIBG1AEB |
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Nuovo in scatola originale |
| Tempi di consegna: | 5-8 funziona |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100 |
| Nome della parte: | IS200BPIBG1AEB | Sku: | IS200BPIBG1AEB |
|---|---|---|---|
| Produttore: | GE Fanuc | Tipo: | IGBT Drive Bridge Personality Interface Board |
| Requisiti di potere: | 17.7 VAC o 5 VDC | Acronimo funzionale/abbreviazione: | BPIB |

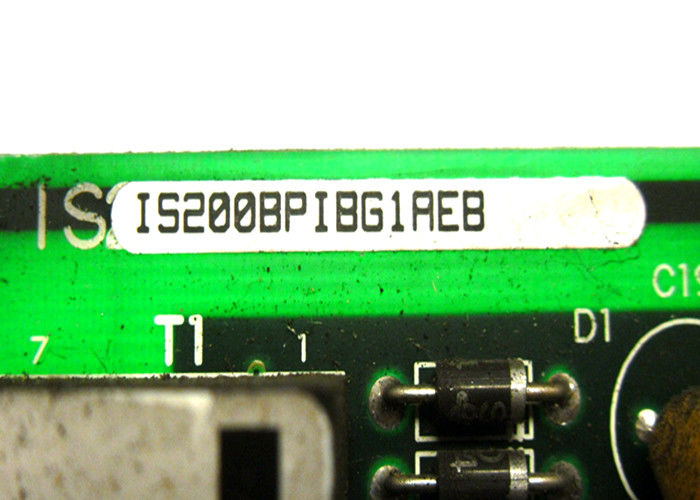

Il modello IS200BPIBG1AEB fa parte della serie MK VI prodotta da General Electric.
Domande frequenti su IS200BPIBG1AEB
Quanti connettori ci sono sul modello IS200BPIBG1AEB?
Il modello IS200BPIBG1AEB presenta quattro tipi principali di connettori: un connettore PAPL, PBPL e PCPL o connettore di interfaccia della scheda dei driver di fase A e DPAPL, DPBPL e PCPL o connettori di alimentazione CA 17,7.PBPL, e i connettori PCPL hanno ciascuno sedici pin con funzioni individuali per ciascuno. I connettori DPAPL, DPBPL e DPCPL hanno due pin ciascuno.si rimanda alle tabelle 7, 5, 4 e 3 per le nomenclature e le loro funzioni.
Che tipo di modello è l'unità IS200BPIBG1AEB?
Il modello IS200BPIBG1AEB è una scheda di interfaccia IGBT Drive Bridge Personality.Utilizza segnali di controllo digitale a livello logico per lavorare con tre o sei schede di feedback Gate Driver / Shunt e circuiti di feedback VCO isolati.
Descrizione del prodotto
Il modello IS200BPIBG1AEB è una scheda IGBT Drive Bridge Personality Interface Board prodotta da General Electric e utilizzata nella serie Mark VI IS2000.fornirà il condizionamento del segnale al connettore P1 e i segnali di controllo digitale a livello di logica a tre o potenzialmente sei schede Gate Driver/Shunt Feedback nonché circuiti di feedback VCO isolati, che a sua volta monitorerà il collegamento DC e le tensioni di uscita delle fasi VBC e VAB.Un'altra caratteristica del modello IS200BPIBG1AEB è che può catturare i guasti scoperti dalle schede Gate Driver e quindi segnalare le informazioni sul guastoI segnali logici che vengono inviati da o verso la scheda Gate Drive collegata saranno doppiamente optoaccoppiati con una tensione isolata di 5 V di alimentazione intermedia derivata dall'alimentazione di 17,7 Vac.
Sono disponibili sei alimentatori sul modello IS200BPIBG1AEB; questi alimentatori sono derivati dai secondari di tre trasformatori, uno per fase.C'è una tensione di corrente alternata di 17.7 Vac; questo Vac è un ingresso d'onda quadrata e verrà alimentato alle primarie del trasformatore alimentate dal connettore P1.Un secondo secondario può anche rettificare e filtrare un fullwave per fornire una tensione isolata di 12 V richiesta dal circuito di feedback di tensione VCOC'è una logica di controllo sul modello BPIB che è di 5 V e sarà fornita attraverso il connettore P1.
Questo modello è in grado di controllare i guasti per i driver del cancello superiore e inferiore ed è bloccato individualmente per fase.i guasti di blocco associati al circuito del conducente saranno annunciati sulla linea di guasto di fase P appropriataPer ulteriori informazioni sui controlli di guasto IS200BPIBG1AEB, si rimanda alla pagina 3 del manuale di istruzioni GEI-100266.
Specifiche tecniche
| Numero della parte | IS200BPIBG1AEB |
| Serie | Sistema di controllo della turbina Mark VI IS200 |
| Produttore | Sistemi industriali elettrici generali |
| Acronimo funzionale/abbreviazione | BPIB |
| Tipo di modello | IGBT Drive Bridge Personality Interface Board |
| Intervallo VCO di riscontro della tensione del collegamento CC | 0-20 MHz |
| Requisiti di energia | 17.7 VAC o 5 VDC |
| Fonte di alimentazione dell'interfaccia della scheda driver IGBT | Isolato 5 VDC, massimo 500 Ma |
