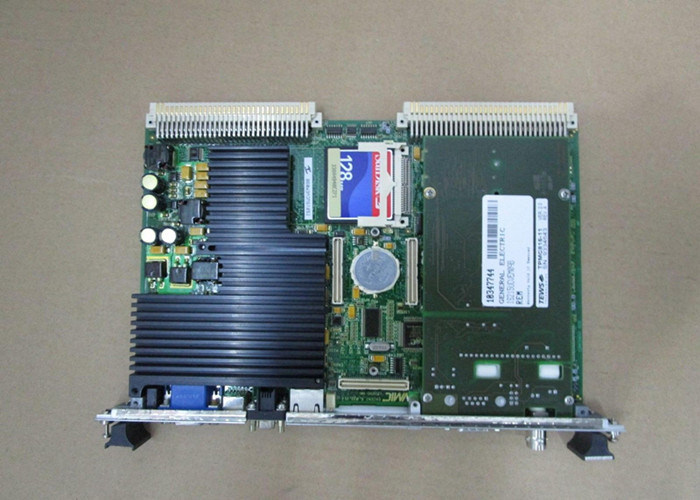

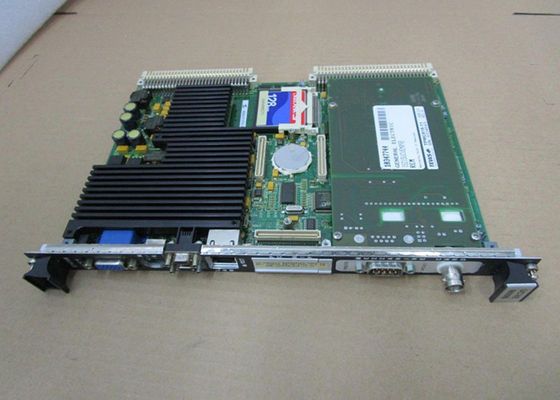

IS215UCVEM09 è un controller standard prodotto e progettato da General Electric

IS215UCVEM09 è un controller standard prodotto e progettato da General Electric

Classificazione:

Numero della parte: IS215UCVEM09
Produttore: General Electric
Serie: Mark VI
Sistema operativo: QNX
Microprocessore: Intel Celeron 300 MHz
Programmazione: blocco di controllo
Tipo di prodotto: Tavola di controllo unitario
Disponibilità: in magazzino
Paese di fabbricazione: Stati Uniti d'America

Descrizione funzionale

IS215UCVEM09 è un controller standard prodotto e progettato da General Electric. Si tratta di una scheda a slot singolo con un processore Intel Celeron da 300 MHz con 16 MB di memoria flash e 32 MB di DRAM.Una singola porta Ethernet 10BaseT/100BaseTX (RJ-45) fornisce la connettività alla scatola degli strumenti o ad altri dispositivi di controlloIl controller è installato su un rack Versa Modular Euro (VME) e comunica con le schede I/O tramite il bus VME.QNX, un sistema operativo multitasking in tempo reale progettato per applicazioni industriali ad alta velocità e alta affidabilità, funge da sistema operativo di controllo (OS).La scatola degli strumenti del sistema di controllo viene utilizzata per caricare software specifico per l'applicazione del controller (scatola degli strumenti)Tre porte di comunicazione consentono l'accesso alle interfacce operatore e ingegneristiche.

IS215UCVEM09 Operazione

Il software specifico per l'uso del controller con vapore, gas, aeroderivativi terrestri-marini (LM) o bilanciamento degli impianti (BOP), prodotti, viene inserito su di esso.Se la raccolta dei blocchi è normale e i blocchi hanno dimensioni medie, può eseguire fino a 100.000 gradini o blocchi al secondo.
Il controller può sincronizzarsi con l'orologio della scheda di comunicazione VCMI con una precisione di 100 microsecondi con l'aiuto di un interruttore di orologio esterno.La scheda di comunicazione VCMI utilizza il bus VME per inviare e ricevere dati esterni da e verso il database del sistema di controllo (CSDB) nel controller.
Gli input e le uscite dei processi dalle schede I/O costituiscono i dati in un sistema simplex.le uscite calcolate da votare dall'hardware di uscita, e i valori di stato interno che devono essere scambiati tra i controller costituiscono i dati in un sistema TMR.

Caratteristiche

Il componente è compatibile con il sistema di controllo Mark VI. Si tratta di una scheda VME con un singolo slot.connessione per tastiera o mouse e monitorLa scheda include un processore ad alta velocità, memoria flash e DRAM.
Questa scheda riceve dati esterni tramite la scheda di comunicazione VCMI.

Componenti del prodotto

Porta del monitor
Porta tastiera/tocco del mouse
COM1 - Porta RS-232C per la configurazione iniziale del controller
ETHERNET 1 - Porta Ethernet primaria per la comunicazione EGD e configurazione Toolbox
LED di stato - VMEbus SYSFAIL, attività flash, stato di alimentazione
LED di stato Ethernet - Attivo (Blinking = Attivo), (Solid = Inattivo), Link (Giallo = 10BaseT), (Verde = 100BaseTX)
Interfaccia DLAN COM 20020 controller ARCNET

Interfaccia DLAN

COM 20020 Controller ARCNET, BNC 93 ohm, velocità di trasferimento - 5 Mbps

Bus Arbitration: la scheda di controllo gestisce l'accesso al bus e l'arbitrato tra più moduli collegati al VMEbus.
Interrupt Handling: supporta le richieste di interruzione da dispositivi VMEbus e gestisce la loro priorità e risposta.Le interruzioni sono importanti per le applicazioni in tempo reale che richiedono un'attenzione immediata a determinati eventi o dati.
Controllo del trasferimento dei dati: gestisce i trasferimenti di dati tra il VMEbus e altri dispositivi, come la memoria, i dispositivi di input/output (I/O) o altri sistemi di bus.Fornisce i segnali e i protocolli di controllo necessari per uno scambio di dati efficiente e affidabile.
Generazione del tempo: genera segnali di tempo necessari per il corretto funzionamento del VMEbus. Questi segnali includono segnali di orologio, tempistica del ciclo del bus e segnali di controllo del bus.
Supporto protocollo: le schede di controllo VME supportano in genere vari protocolli VMEbus, come VME64x, VME320, o VME64.,indirizzamento e tempistica sul VMEbus.
Connettività backplane: la scheda del controller si collega a un backplane VMEbus, che funge da connessione fisica tra più moduli di un sistema informatico.La scheda è progettata per adattarsi a uno specifico slot VMEbus e si collega al backplane tramite connettori di bordo.

Requisiti di potenza

+5 V dc, 6,6 A tipica, 8,6 A massima
+12 V di corrente continua, 180 mA tipici, 250 mA massimi
-12 V dc, 180 mA tipici, 250 mA massimi

Caratteristiche

Interfaccia Ethernet primaria: connettore RJ-45 con coppia tortuosa 10BaseT/100BaseTX
Memoria: 32 MB di DRAM, 16 MB di modulo flash compatto, 128 KB di cache L2, SRAM a batteria
Interfaccia PROFIBUS: PROFIBUS DP master class 1
Porte COM: due connettori D in miniatura a 9 pin

Caratteristiche del sistema

I sistemi di controllo della velocità delle turbine di piccole dimensioni richiedono un'architettura di sistema semplificata.
Il controllo simplex viene utilizzato per risparmiare denaro e spazio. Invece delle più grandi schede terminali di tipo T utilizzate sui sistemi TMR, sono disponibili schede terminali compatte montate su rotaia DIN.Poiché le schede terminali di tipo D si collegano direttamente al telaio di controllo per interfacciarsi con le schede I/O, IONet non è utilizzato.

WOC ha il più grande magazzino di parti di ricambio per il sistema di controllo delle turbine a gas distribuite da GE. Possiamo anche riparare le vostre schede difettose.Il nostro team di esperti di WOC è lieto di assistervi con qualsiasi esigenza di automazioneContattaci per i prezzi e la disponibilità di parti e riparazioni.
