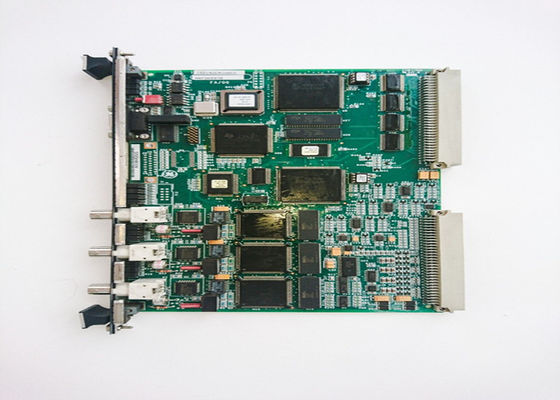

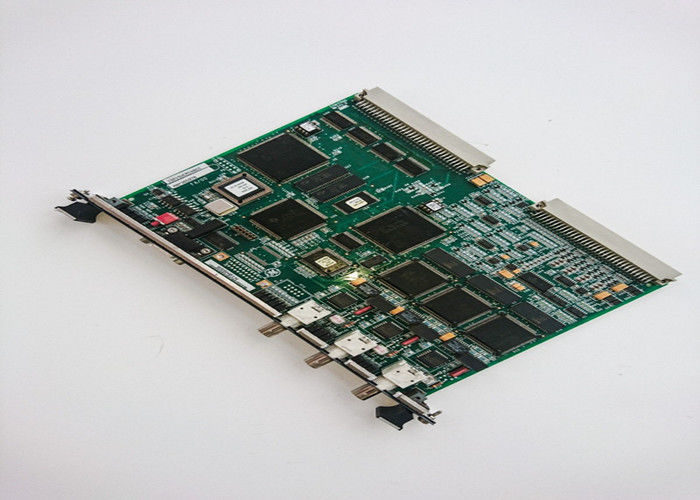

GE FANUC IS215VCMIH2 - VME BUS MASTER CONTROLLER BOARD, 6U high VME board, 0,787 pollici di larghezza

GE FANUC IS215VCMIH2 - VME BUS MASTER CONTROLLER BOARD, 6U high VME board, 0,787 pollici di larghezza

Classificazione:

Numero della parte: IS215VCMIH2
Produttore: General Electric
Serie: Mark VI
Tipo di prodotto: Master Controller Board
Tipo di scheda: scheda VME alta 6U, larghezza 0,787 pollici
Processore: TMS320C32 processore di segnale digitale a 32 bit
Memoria: memoria a doppia porta
Disponibilità: in magazzino
Paese/regione di fabbricazione: Stati Uniti
Manuale: Guida al sistema vol.

Descrizione funzionale

IS215VCMIH2 è un VME Bus Master Controller Board prodotto e progettato da General Electric come parte della serie Mark VI utilizzata nei sistemi di controllo delle turbine a gas.Il VCMI funge da interfaccia di comunicazione con la rete di controllo del sistema, noto anche come IONet e l'interfaccia per la comunicazione tra il controller e le schede I/O.VCMI gestisce gli ID per tutte le schede nel rack e le loro corrispondenti schede terminali come il VME bus master nei rack di controllo e I / O. Il controller e le schede del processore I/O possono comunicare tra loro in entrambe le direzioni grazie alla scheda VCMI.sono comunicati utilizzando la porta Ethernet del controller. La porta Genius del controller può essere utilizzata per collegare ulteriori PLC I/O al sistema.Il sistema utilizza una variante a bassa tensione dell'alimentazione a rack VME comune ed è alimentato da 24 V dc..

Figura 1: Schede VCMI, versioni di rete singola e tripla

Nella figura che accompagna sono mostrate tre configurazioni di sistemi semplici che utilizzano il VCMI con I/O locali e distanti.Il condizionamento del segnale sulle schede terminali di tipo DIN è sempre lo stesso delle schede terminali di tipo TTuttavia, le schede non supportano TMR e ci sono differenze nel numero di ingressi e uscite e nelle regole di messa a terra.Lo spazio viene risparmiato utilizzando blocchi terminali Euro-Block ad alta densità montati in modo permanenteI terminali sui blocchi possono ospitare fino a due fili n. 14 o un filo n. 12. La dimensione del filo più comune è n. 18 AWG.

Figura 2: Configurazioni di sistema simplex con I/O locale e remoto

Nella prima illustrazione, un sistema minuscolo, tutti gli I/O sono messi nel rack di controllo VME,eliminare la necessità di qualsiasi rack di I/O remotoIl VCMI ha tre porte IONet, con una per ciascuno dei tre canali (R, S e T).Anche se molti rack I/O sono supportati da una IONetPer quanto riguarda le schede di I/O e i punti, tutti i canali di I/O (R, S e T) sono identici.

Figura 3: Configurazioni del sistema TMR con I/O locale e remoto

Diagnostica:

I sistemi di monitoraggio e di allarme sono installati per i bus interni di alimentazione a +5 V, 12 V, 15 V e 28 V.le impostazioni dell'allarme sono personalizzabili e spesso impostate a 3.5%. Il modulo di distribuzione di potenza (PDM), collegato tramite J301, ha anche i suoi segnali diagnostici controllati, tra cui il P28A e il PCOM per i circuiti esterni del monitor,due ingressi analogici differenziali a corrente continua di 5 V, guasto di terra e sovra/sotto tensione sul bus P125 V, e ingressi digitali.

Installazione:

Il controller e il VCMI sono i due componenti che compongono un modulo di controllo.compresi il rack dell'integratore GE Fanuc mostrato nella figura di seguito riportata e le due dimensioni del rack Mark VI mostrate nella sezione intitolata "VCMI - Bus Master Controller"." Solo i moduli standalone con I/O remoti sono utilizzati nel rack GE Fanuc più corto.Un ventilatore di raffreddamento è posizionato sopra o sotto il controller a seconda di quale rack viene utilizzatoUna scheda VDSK è necessaria anche per il modulo di controllo autonomo utilizzato con il rack di un integratore GE Fanuc al fine di fornire l'alimentazione del ventilatore e identificare il rack attraverso una connessione ID.

Fig. 4: Tipico controller montato in rack con scheda di comunicazione

La WOC ha il più grande stock diRicambi GE Speedtronic Mark VI. Possiamo anche riparare le vostre schede difettose. WORLD OF CONTROLS può anche fornire inutilizzate e ricostruite con una garanzia. Il nostro team di esperti è disponibile 24 ore su 24 per supportare le vostre esigenze OEM.Il nostro team di espertiWOCPer i prezzi e la disponibilità di parti e riparazioni, contattate il nostro team per telefono o email.
