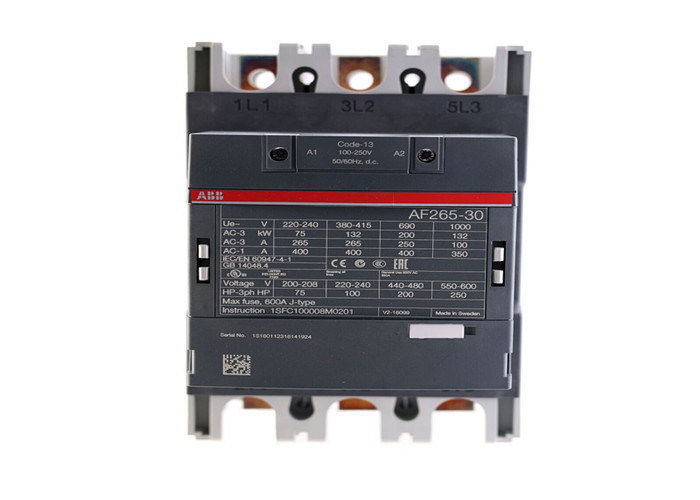

L'AF265-30-11-13 è un contattore a 3 poli - 1000 V IEC o 600 V UL con contatti ausiliari premontati



Dimensioni
Larghezza netta del prodotto:
140 mm
Profondità / lunghezza netta del prodotto:
180 mm
Altezza netta del prodotto:
225 mm
Peso netto del prodotto:
30,9 kg








Tecnico
Numero di contatti principali NO:
3
Numero di contatti principali NC:
0
Numero di contatti ausiliari NO:
1
Numero di contatti ausiliari NC:
1
tensione di funzionamento nominale:
Circuito principale 1000 V
Frequenza nominale (f):
Circuito principale 50 / 60 Hz
Corrente termica convenzionale in aria libera (Ith):
acc. alla IEC 60947-4-1, contattori aperti Θ = 40 °C 400 A
Corrente di funzionamento nominale AC-1 (Ie):
(1000 V) 40 °C 350 A
(1000 V) 55 °C 300 A
(1000 V) 60 °C 300 A
(1000 V) 70 °C 240 A
(690 V) 40 °C 400 A
(690 V) 55 °C 350 A
(690 V) 70 °C 290 A
Corrente di funzionamento nominale AC-3 (Ie):
(415 V) 55 °C 265 A
(440 V) 55 °C 265 A
(500 V) 55 °C 250 A
(690 V) 55 °C 250 A
(1000 V) 55 °C 113 A
(380 / 400 V) 55 °C 265 A
(220 / 230 / 240 V) 55 °C 265 A
Potenza operativa nominale AC-3 (Pe):
(415 V) 132 kW
(440 V) 160 kW
(500 V) 160 kW
(690 V) 200 kW
(1000 V) 160 kW
(380 / 400 V) 132 kW
(220 / 230 / 240 V) 75 kW
Capacità di rottura nominale AC-3
8 x Ie AC-3
Capacità di produzione nominale AC-3:
10 x AC-3
Dispositivi di protezione contro i cortocircuiti:
gG Fusibili di tipo 500 A
Numerico di resistenza a corto tempo alla corrente a bassa tensione (Icw):
a temperatura ambiente di 40 °C, in aria libera, da uno stato freddo 10 s 2120 A
a temperatura ambiente di 40 °C, in aria libera, da uno stato freddo 15 min 400 A
a temperatura ambiente di 40 °C, in aria libera, da uno stato freddo 1 min 865 A
a temperatura ambiente di 40 °C, in aria libera, da uno stato freddo 1 s 2650 A
a temperatura ambiente di 40 °C, in aria libera, da uno stato freddo 30 s 1224 A
Capacità massima di rottura:
cos phi=0,45 (cos phi=0,35 per Ie > 100 A) a 440 V 3800 A
cos phi=0,45 (cos phi=0,35 per Ie > 100 A) a 690 V 3300 A
Frequenza massima di commutazione elettrica:
(AC-1) 300 cicli all'ora
(AC-2 / AC-4) 150 cicli all'ora
(AC-3) 300 cicli all'ora
Corrente di funzionamento nominale DC-1 (Ie):
(110 V) 2 poli in serie, 40 °C 350 A
(220 V) 3 poli in serie, 40 °C 350 A
Corrente di funzionamento nominale DC-3 (Ie):
(110 V) 2 poli in serie, 40 °C 350 A
(220 V) 3 poli in serie, 40 °C 350 A
Corrente di funzionamento nominale DC-5 (Ie):
(110 V) 2 poli in serie, 40 °C 350 A
(220 V) 3 poli in serie, 40 °C 350 A
tensione nominale di isolamento (Ui):
Acc. alla IEC 60947-4-1 e VDE 0110 (Gr. C) 1000 V
acc. secondo UL/CSA 600 V
Voltaggio di resistenza all'impulso nominale (Uimp):
Circuito principale 8 kV
Durabilità meccanica:
5 milioni
Frequenza massima di commutazione meccanica:
300 cicli all'ora
Limiti di funzionamento della bobina:
(conformemente alla IEC 60947-4-1) 0,85 x Uc Min. ... 1,1 x Uc Max. (a θ ≤ 70 °C)
Voltaggio nominale del circuito di controllo (Uc):
50 Hz 100... 250 V
60 Hz 100... 250 V
Funzionamento a corrente continua 100... 250 V
Consumo della bobina:
Tenuta a massima tensione del circuito di controllo nominale 50 Hz 17,5 V·A
Tenuta a massima tensione del circuito di controllo nominale 60 Hz 17,5 V·A
Tenuta a massima tensione del circuito di controllo nominale DC 4,5 W
Pull-in a massima tensione del circuito di controllo nominale 50 Hz 385 V·A
Pull-in a massima tensione del circuito di controllo nominale 60 Hz 385 V·A
Pull-in a massima tensione del circuito di controllo nominale DC 410 W
Tempo di funzionamento:
Tra la disattivazione della bobina e l'apertura del contatto NO 37... 47 ms
Tra l'energia della bobina e la chiusura del contatto NO 25... 55 ms
Capacità di connessione Circuito principale:
Flessibile 2 x 70... 185 mm2
Cavo rigido di Al 1 x 185... 240 mm2
Cavo Cu-rigido 2 x 70... 185 mm2
Circuito ausiliario di connessione di capacità:
Flessibile con ferrule 2x 0,75... 2,5 mm2
Flessibile con ferrule isolante 2x 0,75... 2,5 mm2
Flessibile 2x0,75... 2,5 mm2
solido 2 x 1... 4 mm2
di larghezza inferiore o uguale a 2 mm
Grado di protezione:
acc. alla IEC 60529, IEC 60947-1, EN 60529 Termini a bobina IP20
acc. alla IEC 60529, IEC 60947-1, EN 60529 Termini principali IP00
Tipo di terminale:
Circuito principale: barre





UL/CSA tecnica

NEMA Dimensione:
5
NEMA di corrente continua:
270 A
Potenza nominale NEMA:
(200 V CA) Tre fasi 75 CV
(230 V CA) Tre fasi 100 CV
(460 V CA) Tre fasi 200 CV
(575 V CA) Tre fasi 200 CV
Voltaggio di funzionamento massimo UL/CSA:
Circuito principale 1000 V
Classificazione generale UL/CSA:
(600 V CA) 350 A
Classificazione di potenza UL/CSA:
(200 V CA) Tre fasi 75 CV
(208 V CA) Tre fasi 75 CV
(220... 240 V AC) Tre fasi 100 CV
(440... 480 V AC) Tre fasi 200 CV
(550... 600 V AC) Tre fasi 250 CV

Ambiente

Temperatura dell'aria ambiente:
Vicino al contattore dotato di relè O/L termico (0,85... 1,1 UC) -25... 50 °C
Vicino al contattore senza relè O/L termico (0,85... 1,1 Uc) -40... 70 °C
Presso il contattore per la conservazione a -40... 70 °C
Altitudine massima di esercizio ammissibile:
Senza degradazione 3000 m
