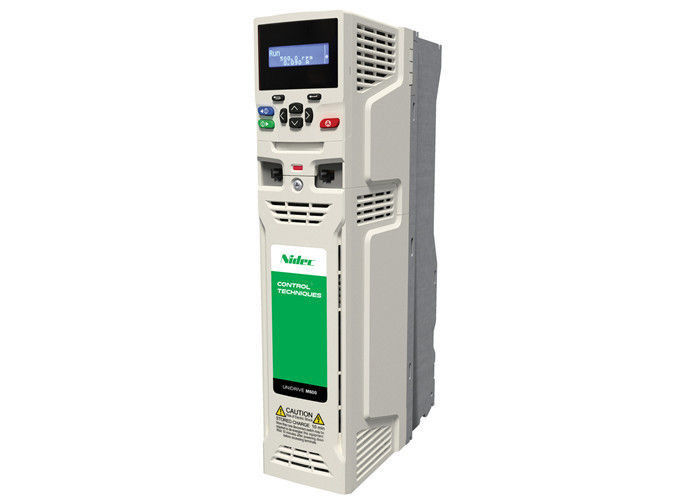

Nidec Emerson Control Techniques M700 Unidrives M701-07200750A Invertitore di corrente alternata industriale

Specifiche

Tecniche di controllo:M701-07200750A
Modello completo:M701-07200750A10100AB100
Produttore:Control Techniques

Tensione in ingresso (Vac): 200/240 ±10%
Servizio gravoso - Corrente continua massima (A): 75
Servizio Pesante - Potenza Albero Motore (kW): 18,5
Impieghi pesanti - (Potenza albero motore (hp): 25
Servizio normale - Corrente continua massima (A): 94
Servizio normale - Potenza albero motore (kW): 22
Servizio normale - (Potenza albero motore (hp): 30

Descrizione

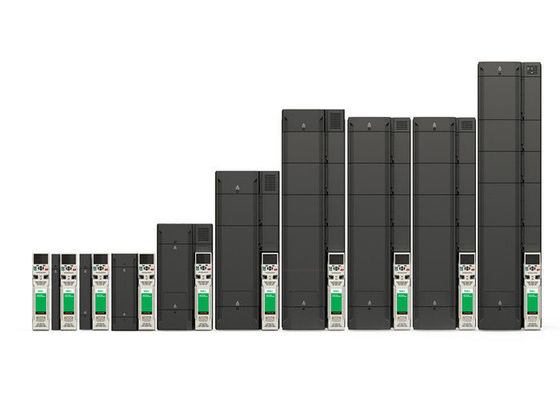

La famiglia di convertitori di frequenza Unidrive M700 fornisce un controllo motore di alto livello per applicazioni servo, a induzione ad anello chiuso e con magneti permanenti.Questi azionamenti sono altamente flessibili e funzionano da 0,75 kW - 2,8 MW (1 - 4200 CV) a 200 V / 400 V / 575 V / 690 V.Pur essendo in grado di controllare 1,5 assi, il motore è in grado di adattarsi a molti tipi di encoder e risolutori per massimizzare le prestazioni di feedback.

Tastiere

Tastiera remota
Tutte le funzionalità del display LCD della tastiera CI, ma montabile in remoto.Ciò consente un montaggio flessibile all'esterno di un pannello e soddisfa IP66 (NEMA 4)

Tastiera KI
Tastiera LCD multilingue con testo normale con un massimo di 4 righe di testo per descrizioni approfondite di parametri e dati, per una migliore esperienza utente

RTC tastiera KI
Tutte le funzionalità della tastiera KI, ma con orologio in tempo reale alimentato a batteria.Ciò consente una precisa indicazione temporale degli eventi, agevolando la diagnostica

Convertitore di frequenza Unidrive M700: prestazioni leader della categoria con servomotori a induzione e a magneti permanenti, con Ethernet in tempo reale

Modalità di controllo

• Controllo motore vettoriale ad anello aperto o a induzione V/Hz
• Controllo del flusso del rotore in anello aperto per motori a induzione (RFC-A)
• Controllo motore a magneti permanenti ad anello aperto (RFC-S)
• Controllo del flusso rotorico ad anello chiuso per motori a induzione (RFC-A)
• Controllo motore a magnete permanente ad anello chiuso (RFC-S)
• Convertitore di qualità dell'alimentazione Active Front End (AFE).

Caratteristiche standard

Intelligenza:

• PLC di bordo
• Controller di movimento avanzato

Comunicazioni di bordo:

• M700 e M702 – Ethernet
• M701-RS485

Feedback:

• 2 ingressi encoder
• 1 x uscita encoder simulato

Sicurezza della macchina:

• M700 e M701 - 1 terminale Safe Torque Off (STO).
• M702 – 2 terminali STO

Tastiera:Nessuna tastiera di serie

Slot opzionali:3

Clonazione dei parametri tramite:

• Strumenti informatici
• Smart card
• scheda SD

• M700 aggiunge Ethernet integrata, feedback di posizione completo e controllo ad alte prestazioni dei servomotori dinamici a magneti permanenti
• Aggiornamento completamente compatibile per gli utenti Unidrive SP esistenti

Modelli di AC DRIVE M701-074

Specifiche dell'AC Drive M700
