Aggiornamento a AB 1326AB-B2C-11 Torque Plus Series AC Servo Motors per prestazioni ottimali

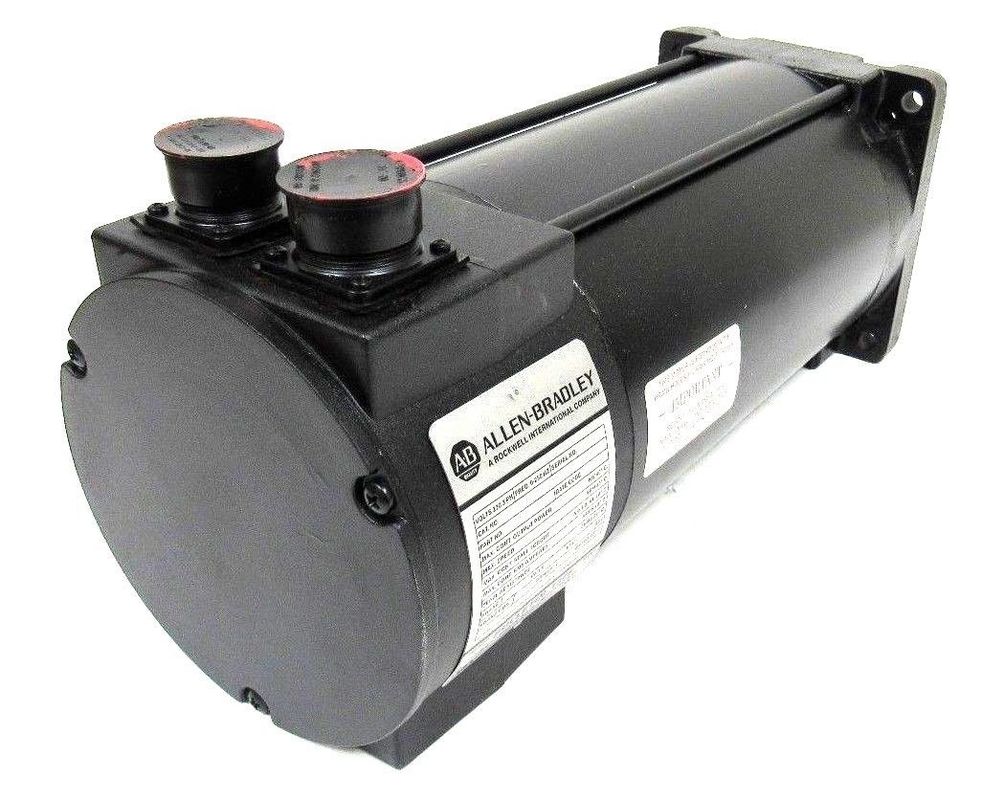

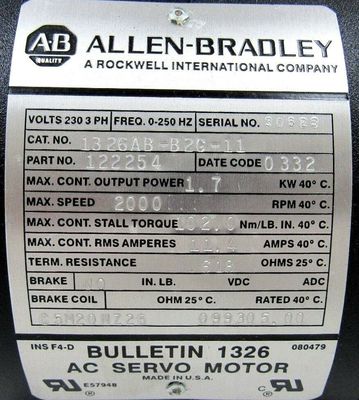

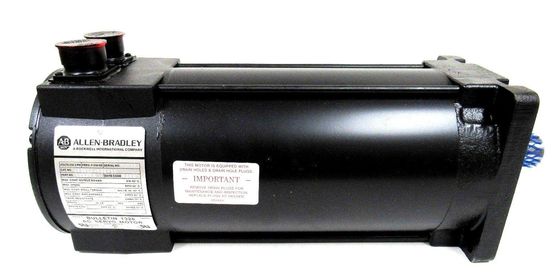

Descrizione del prodotto:1326AB-B2C-11

I motori Torque Plus sono dotati di un alloggiamento appositamente progettato che riduce la lunghezza del motore e aumenta la coppia continua.i servomotori sincronici sono progettati da Allen-Bradley per soddisfare i severi requisiti dei sistemi di movimento ad alte prestazioniQuesta serie di servomotori a corrente alternata a 460 V è destinata ad essere utilizzata con i motori Allen-Bradley.

Caratteristiche:1326AB-B2C-11

• Magneti permanenti a profilo di flusso speciale progettati da Allen Bradley per aumentare la risposta del servo.

• Un campo statore a tre fasi con ferita sinusoidale per un funzionamento regolare a basse velocità.

• costruzione TENV. IP65 è standard. Opzione IP67 (-L) è disponibile con sigillo dell'albero opzionale (1326AB-MOD-SSV-xxx) installato.

• Un alloggiamento in alluminio estruso per un migliore trasferimento di calore.

• coppia di uscita nominale continua al 100% in fermo (zero giri al minuto).

• Un sistema di isolamento UL (file # E57948).

• Possibilità di montaggio verticale a qualsiasi angolo con l'albero verso l'alto o verso il basso.

• Un interruttore termico normalmente chiuso nell' avvolgimento del motore (115V AC/ 24V DC a 1A) che fornisce indicazione di sovraccarico termico.

• Una bilancia di precisione di 0,0127 mm (0.0005 pollici) di spostamento totale da picco a picco.

• Un supporto per flange in misura CEI/IEC 72-1 con alberi in misura.

• Un foro a filo sulla superficie dell'albero per fissare gli accoppiamenti.

Parametri tecnici:1326AB-B2C-11

Applicazioni:1326AB-B2C-11

• Freni di tenuta a molla integrati con bobine di corrente continua da 24 V (-K4, -K5, -K7).

• Un kit di sigillo dell'olio per pozzi (1326AB-MOD-SSV-xx) per l'installazione di un sigillo dell'olio per pozzi Viton su un motore in campo.il motore è impermeabile alla polvere, in grado di resistere ai getti d'acqua pulsanti e di soddisfare i requisiti IP65 della norma IEC 529.I servomotori IP67 (-L) dispongono di un sigillo dell'olio dell'albero installato in fabbrica e non richiedono l'opzione del kit di olio dell'albero.

• Kit di montaggio secondario (1326AB-MOD-Mxx) per l'installazione di un Allen-Bradley Encoder (845H) sul campo.Se si utilizza un 1326AB-Bxxx Servo Motor con un 1394 Servo System non è necessario montare un codificatore secondario perché il 1394 deriva A Quad B output di feedback (2048 ppr) dal feedback del motore. Importante: i servomotori 1326AB perdono il rating IP65 o IP67 quando viene utilizzato un pacchetto di codificatori montato esternamente.

• Servomotori IP67 (-L), la qualifica IP67 (IEC 529) fornisce protezione ambientale dagli effetti dell'immersione temporanea in acqua.1326AB i servomotori perdono la qualifica IP67 quando si utilizza l'encoder montato all'esterno o le opzioni del kit di congiunzione.

• È disponibile un kit di scatola di giunzione (1326AB-MOD-RJxxx) con connettori montati all'asse con connessioni di uscita anteriori o posteriori.Sono disponibili anche cavi per connettori a angolo retto (si veda 1326 Cavi per servomotori a corrente alternata da 460 V)La scatola di giunzione consente di portare i connettori del motore verso l'esterno a livello assiale (piuttosto che radiale) senza ulteriori cablaggi.1326AB i servomotori perdono il valore IP67 quando si utilizza l'opzione kit della scatola di giunzione.

Personalizzazione:1326AB-B2C-11

Velocità nominale - Velocità di funzionamento della combinazione tra motore e motore alla quale può essere sviluppato circa il 70% della coppia nominale continua (Tc)..

Area di funzionamento nominale - limite della curva velocità-coppia in cui la combinazione motore-controllore può funzionare su base servo senza superare il valore nominale RMS di una delle due.

Area di funzionamento intermittente - limite della curva velocità-torque in cui la combinazione motore-controller può funzionare in modalità accelerazione-decelerazione senza superare il picco nominale di una delle due,a condizione che il limite di coppia continua del ciclo di lavoro RMS non sia superato.

Corrente continua - Corrente nominale di un motore con avvolgimenti a temperatura nominale e temperatura ambiente di 40° C (104° F).Corrente di picco - quantità di corrente che può essere applicata al motore senza danneggiarlo.

Constante di tempo meccanico - Il tempo necessario affinché il motore raggiunga il 63% della velocità finale quando viene applicata una tensione passo.

Costante di tempo elettrico - Il tempo necessario affinché il motore raggiunga il 63% della sua corrente nominale.

Temperatura ambientale massima - Temperatura ambientale massima in cui il motore può funzionare a carichi nominali senza superare i limiti di aumento della temperatura di isolamento.

Classe di isolamento - designazione dei limiti di temperatura di esercizio dei materiali isolanti per motori.

Constante di tempo termico - Il tempo necessario affinché gli avvolgimenti del motore raggiungano il 63% dell'aumento continuo della temperatura con una perdita costante di watt.Costante di coppia - quantità di coppia sviluppata per un ampere di corrente del motore alla temperatura indicata del motore.
