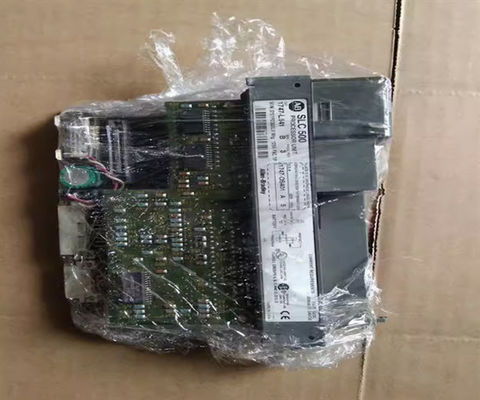

L'Allen-Bradley 1747-L541 è un processore SLC 5/04 che fa parte della serie SLC 500, che comprende anche i controller 1747-L541, L542 e L543.È un processore ad alte prestazioni migliorato con una comunicazione più veloce e un tempo di esecuzione del programma più breve. L'SLC 5/04 viene fornito con 16K, 32K, o 64K parole di memoria e può controllare un massimo di 4096 punti di ingresso e di uscita.il 1747-L541 ha un canale DH+ integrato che supporta funzionalità di messaggistica estese e comunicazione ad alta velocitàHa anche un canale RS-232 per supportare le comunicazioni radio modem DF1, DH-485, ASCII e Modbus RTU.include istruzioni matematiche avanzate e varie istruzioni aggiuntiveSupporta anche I/O remoti, pass-through di DeviceNet e indirizzamento indiretto.

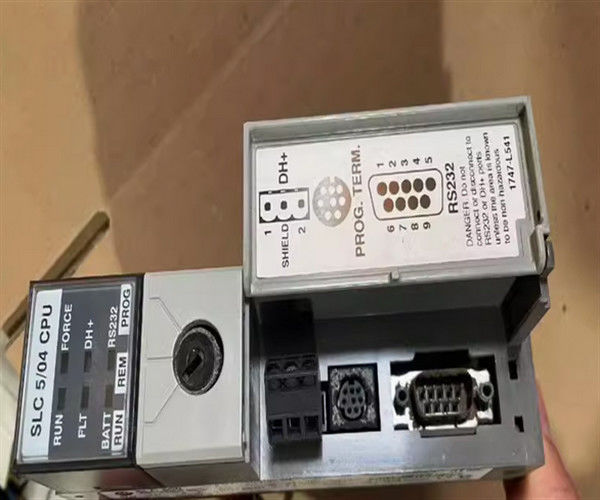

Il 1747-L541 ha un tempo di scansione del programma tipico per parola chiave di 0,9 millisecondi e un tempo di scansione I / O tipico di 0,225 millisecondi.Richiede un carico di corrente di 1 Amp a 5 Volt DC e di 200 mA a 24 Volt DC. Ha un interruzione a tempo selezionabile (STI) di 1 millisecondo e un interruzione a tempo discreto (DII) di 0,5 millisecondo.utilizza un dispositivo di memoria basato su flash 1747-M13 con una memoria di 64 KB. L'SLC 5/04 include un tasto a 3 posizioni sul pannello anteriore per selezionare le modalità Run, Remote o Programma.Indicatori di stato a LED RS-232 per la risoluzione dei problemi e la diagnosticaLa serie di processori SLC 500 ha un design semplice ed economico con una lunga storia di buone installazioni in applicazioni quali il controllo HVAC, SCADA e la movimentazione dei materiali.
L'Allen-Bradley 1747-L541 è un controller SLC 5/04 dotato di una memoria utente integrata da 16 KB, progettata per gestire fino a 4096 input e output.Questo controller appartiene allo stile modulare SLC 500 programmabile Logic Controller (PLC).
The 1747-L541 ideal for use in medium application as this controller is capable of implementing distributed IO application with the use of a communication adapter on the CPU rack and communication scanner on the IO racks. La porta di comunicazione RS232 è configurabile per la topologia peer-to-peer DF1 e DH485, mentre le comunicazioni DH+ supportano la topologia a distanza estesa e multi-drop.
In alternativa, la porta di comunicazione RS232 può anche essere utilizzata con un 1761-NET-AIC per consentire alla porta seriale di connettersi a una rete multi-drop.Le impostazioni predefinite della porta di comunicazione sono nessuna stretta di mano., 19.2 Kbaud, Controllo degli errori CRC, pacchetto duplicato, rilevamento su e senza parità per la porta RS232 e 57.6 Kbaud, indirizzo del nodo = 1 per Data Highway Plus (DH +).
Il controller 1747-L541 richiede un rack SLC 500 per il montaggio e il collegamento al backplane elettronico.Un alimentatore di sistema è anche necessario per alimentare il circuito interno del processore attraverso il backplane elettronico.
Questo controllore è UL registrato secondo gli standard di sicurezza degli Stati Uniti e del Canada, conforme al CE e contrassegnato C-Tick.
