1747-L514 Interfaccia di comunicazione del processore Allen-Bradley Signale gamma 4 - 20mA

Descrizione del 1747-L514

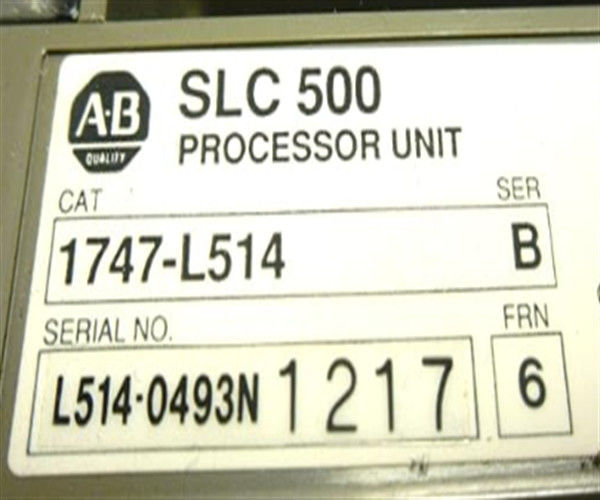

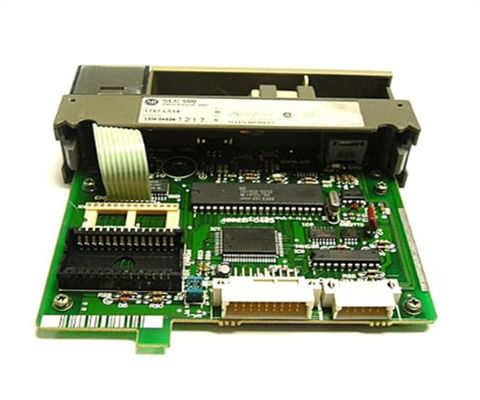

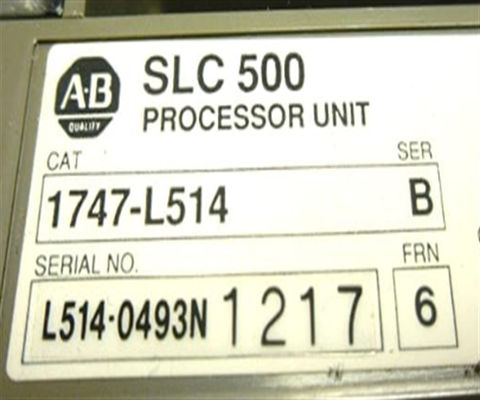

L'Allen-Bradley 1747-L514 è un processore SLC 500.Dispone di una memoria 4K e interfaccia di comunicazione DH485 integrataQuesto processore ha una corrente di assunzione di 0,090 A a 5VDC. Supporta fino a 3 chassis I/O e un massimo di 30 slot.

L'Allen-Bradley 1747-L514 è un processore SLC 500.È montato nella slot 0 di qualsiasi 1746 modulare telaioViene fornito con una memoria utente 4K e un'interfaccia di comunicazione DH-485 incorporata.

Il 1747-L514 è progettato per l'uso in esigenze di automazione di piccole e medie dimensioni.È in grado di controllare un numero massimo di 30 moduli di I/O che possono essere distribuiti su un massimo di 3 1746 telaiSupporta l'implementazione di I/O estesi e di telaio I/O remoto utilizzando una varietà di adattatori di comunicazione supportati da questo controller SLC 500.

Il 1747-L514 ha un carico di corrente elettrica di 0,090 a 5VDC. Ha un consumo minimo di potenza di 1,75 Watt.La porta DH-485 incorporata supporta l'uso del modulo 1761-NET-AIC o del modulo Advanced Interface Converter (AIC)Inoltre, le tabelle di memoria del SLC 5/01 sono accessibili utilizzando il modulo di accesso alla tabella dei dati di Allen-Bradley (DTAM).

Il 1747-L514 può essere installato con una memoria non volatile opzionale.Compattibile EEPROM sono 1747-M1con 1K User Words EEPROM, 1747-M2 con 4 K User Words EEPROM con una presa di adattatore del modulo di memoria 1747-M5. I moduli EEPROM possono essere utilizzati per registrare programmi memorizzati nella memoria integrata che è una memoria a accesso casuale (RAM).E' possibile scaricare il programma nella memoria non volatile., il programma utente può essere caricato automaticamente una volta che il controller è alimentato.

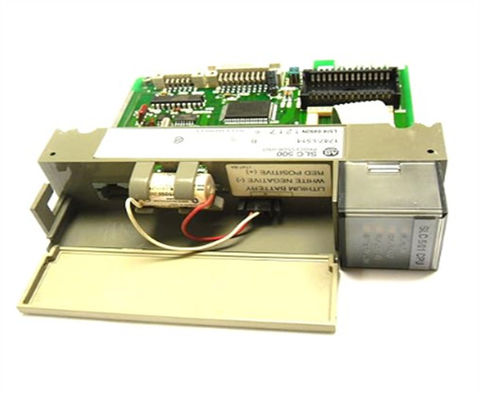

Utilizza l'assemblaggio della batteria al litio 1747-BA con una durata del condensatore di 30 minuti e una batteria al litio con una durata di 2 anni per l'alimentazione di riserva per la RAM standard.Il 1747-L514 ha un tempo di esecuzione bit massimo di 4μs e un tempo complessivo di scansione del modulo di 8ms/KDurante una temporanea perdita di corrente, la scansione del programma sul modulo può richiedere da 20ms a 3s a seconda dell'alimentazione che sta caricando.Viene fornito con una capacità di comunicazione DH-485 di base che può agire solo in qualità di schiavo (Ricevere) nel canale di programmazioneIl 1747-L514 ha un intervallo di temperatura di funzionamento ambiente di 0-60°C (32-140°F) a un intervallo di umidità relativa non condensante del 5-95%, ed è progettato per sopportare uno shock operativo di 30G,e una vibrazione di 2.5G a 57-2000Hz. Il 1747-L514 è certificato C-UL, UL e CE, e offre una resistenza al rumore industriale standard NEMA ICS 2-230.
