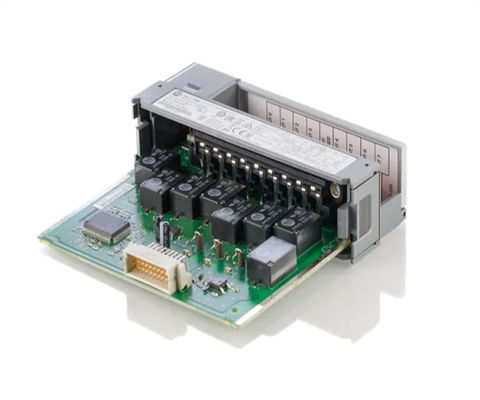

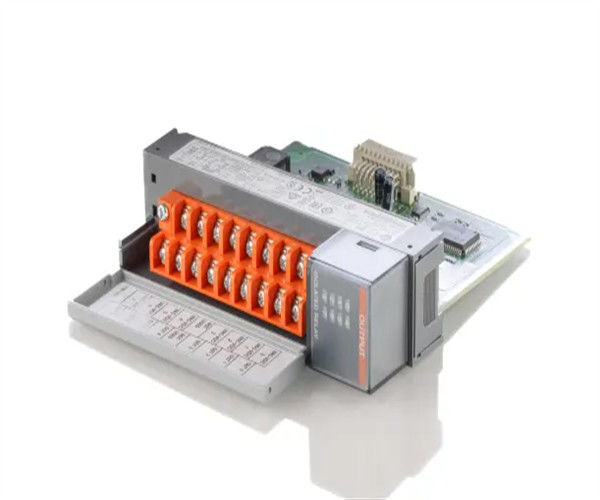

Allen-Bradley 1746-OX8 SLC 500 Modulo di uscita del relè isolato, 8 punti

Descrizione di 1746-OX8

L'Allen-Bradley 1746-OX8 è un modulo di uscita a contatto della famiglia SLC 500 di controller programmabili.Ha una tensione di funzionamento compresa tra 5-125V DC e 5-265V ACInoltre, il modulo 1746-OX8 funziona a una corrente di backplane di 85mA a 5V DC e 90mA a 24V AC. La dissipazione del calore per il modulo è di 0,825W per punto.590W con un totale di 8.60W.

Il modulo 1746-OX8 ha un ritardo massimo di carico resistivo di 10,0 ms quando è acceso e 10,0 ms quando è spento.il modulo ha una perdita massima di 0 mA e una corrente di carico minima di 10 mA a 5 V di corrente continua. La corrente continua per modulo deve essere limitata per evitare che la potenza del modulo superi 1440VA. Il 1746-OX8 ha una potenza di contatto del relè di 30A a 120V AC massimo con una rottura di 3.0A a 240V CAInoltre, il 1746-OX8 ha un contatto con il relè di 0,22A e 1,2A a 125V DC e 24V DC rispettivamente.

Il 1746-OX8 ha un'approvazione di classe 1, divisione 2 per l'uso in ambienti pericolosi.La temperatura di funzionamento del 1746-OX8 varia tra 0-60o C (32-140o F) e la temperatura di non funzionamento varia tra -40-85o C (-40-185o F) a un'umidità di funzionamento non condensante del 5-95%.Il modulo aderisce allo standard NEMA CS-232 per gli standard di rumore. Il 1746-OX8 ha uno spostamento di vibrazione operativo di 0,015 ̊ picco a una velocità di 5-57 Hz con un'accelerazione di 2.5g a 57-2000HzHa una scossa di funzionamento di 10 g e un isolamento di 1500 V.

Circa 1746-OX8

Il modulo Allen-Bradley 1746-OX8 è un canale SLC 500 per canalizzare il modulo di uscita del relè isolato.L'intervallo di temperatura non operativa è da -40 a 185 gradi Fahrenheit. L'intervallo di umidità di funzionamento non condensante raccomandato è compreso tra il 5 e il 95%. L'immunità nominale al rumore soddisfa lo standard NEMA ICS 2-230.015 pollici di spostamento da 5 a 57 Hertz. Il valore nominale di scossa di funzionamento per il modulo 1746-OX8 è di 10 g. Il modulo è certificato dagli standard UL, CSA e CE. La dissipazione di calore nominale per punto energizzato per il modulo è di 0,825 Watt.La dissipazione termica minima quando non viene applicata alcuna potenza di campo è pari a 2La dissipazione termica totale del modulo quando tutte le uscite sono alimentate è di 8,6 Watt.

Il modulo 1746-OX8 ha 8 uscite individualmente isolate. A 24 volt di tensione di fondo di corrente continua, il modulo consuma 0,09 Amps di corrente e a 5 volt di tensione di fondo di corrente continua, il modulo consuma 0,085 Amps.Lo stato attivo del segnale con carico resistivo massimo è di 10 millisecondi.L'intervallo di tensione di funzionamento con un alimentatore a corrente continua di 5 volt è da 5 a 125 volt e con un alimentatore a corrente continua di 24 volt, è da 5 a 265 volt. La perdita massima fuori stato è di 0 milliamperi. Il livello minimo di corrente di carico raccomandato è di 10 milliamperi a 5 volt DC. A 120/240 volt AC,la corrente continua per punto è pari a 2A 125 volt di corrente continua, la corrente continua per punto è di 1 ampere e a 24 volt di corrente continua, la corrente continua per punto è di 2 ampere.

Specificativi tecnici per il 1746-OX8

Rockwell Disclaimer: il prodotto è usato in eccesso. PDF Supply non è un rivenditore autorizzato o affiliato del produttore di questo prodotto.Il prodotto può avere codici di data più antichi o essere una serie più antica di quella disponibile direttamente dalla fabbrica o dai rivenditori autorizzati. Poiché PDF Supply non è un distributore autorizzato di questo prodotto, la garanzia del produttore originale non si applica.PDF Supply non fornisce alcuna dichiarazione sul fatto che un prodotto PLC abbia o meno firmware e, se ha firmware, se il firmware è il livello di revisione di cui hai bisogno per la tua applicazione.PDF Supply non rilascia alcuna dichiarazione in merito alla sua capacità o diritto di scaricare o altrimenti ottenere il firmware per il prodotto da RockwellPDF Supply non rilascia alcuna dichiarazione in merito al suo diritto di installare tale firmware sul prodotto.PDF Supply non acquisterà o fornirà firmware per vostro contoÈ suo dovere rispettare i termini di qualsiasi accordo di licenza per l'utente finale o documento simile relativo all'ottenimento o all'installazione di firmware.

Dimensione stimata della spedizionedi 1746-OX8
Dimensioni: 5,0" x 2,0" x 6,0"
(12,7 cm x 5,1 cm x 15,2 cm)
Peso: 0,4 kg
Codice tariffario: 8538907080
