Allen-Bradley 1746-OV16 SLC Modulo di uscita digitale a 16 punti

Descrizione di1746 - OV16

L'Allen-Bradley 1746-OW16 è un modulo di uscita di contatto digitale SLC 500.) Canali relè con tensione di funzionamento di 5-265 Volt AC o 5-125 Volt DC. O. Ha due (2) gruppi di uscita con otto (8) canali per comune.

L'Allen-Bradley 1746-OW16 è un modulo di uscita discreto Allen-Bradley utilizzato con la famiglia di prodotti SLC 500.

Questo modulo è ideale per l'uso in applicazioni in cui esistono categorie di tensione miste, come la tensione CC con una gamma da 5 a 125 VDC e da 5 a 265 VA.Ha due (2) gruppi di ingresso con un (1) terminale comune per gruppoQuesti raggruppamenti consentono a un gruppo di operare con una tensione CC mentre l'altro gruppo con una tensione CA. Può anche essere utilizzato con entrambe le entrate di tensione CC o di tensione CA.L'uso di questo modulo elimina la necessità di implementare circuiti di interposizione.

Quando viene utilizzato con 120VAC, il valore di ampere di rottura è di 15 A mentre il valore di ampere di rottura è di 1,5 A. Per 240VAC, il valore di ampere di marca è di 7,5 A e il valore di ampere di rottura è di 0,75 A.Corrente continua per il funzionamento AC è 2.5 A. Quando viene utilizzato a 125 VDC, il contatto di accensione è di 0,22 A e il contatto di interruzione di 1,2 A. A 125 VDC, la corrente continua è di 1,0 A e di 2,0 A al funzionamento a 24 VDC.Si raccomanda di installare dispositivi di soppressione delle sovratensioni esternamente per ogni canale.L'uso di questi dispositivi previene danni al modulo, prolungando così la durata del modulo.

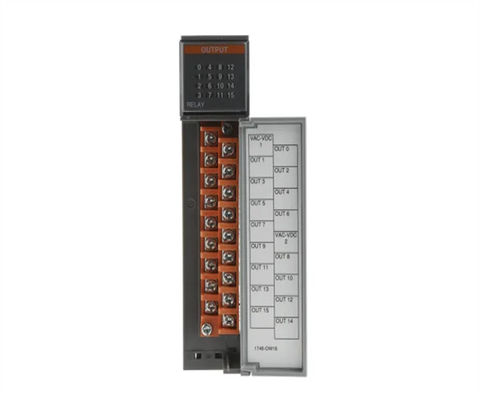

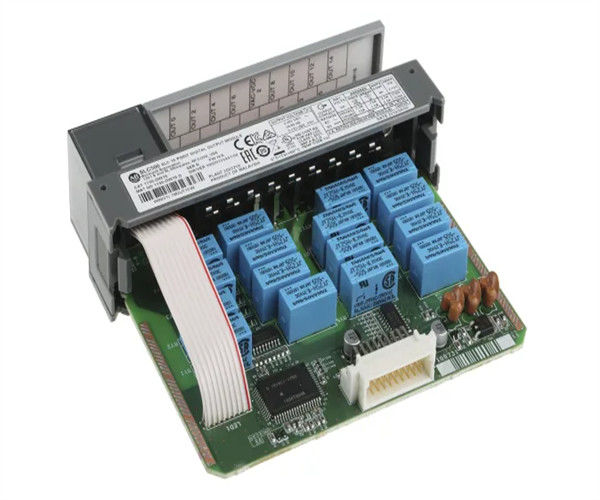

L'Allen-Bradley 1746-OW16 è un modulo di uscita discreto SLC 500 di Allen-Bradley.Questo modulo ha sedici (16) uscite di contatto relè con due (2) gruppi aventi otto (8) punti per comune.

L'installazione di questo modulo richiede la non esposizione a sostanze chimiche in quanto tali sostanze possono degradare le proprietà di tenuta dei materiali di tenuta.

Il 1746-OW16 ha due tensioni di funzionamento: 5 - 125V DC e 5 - 265V DC. Ha un ritardo del segnale di 10 ms negli stati ON e OFF al carico resistivo massimo.Il 1746-OW16 ha un consumo di corrente di backplane più elevato rispetto ad altri moduli di uscita del relè. Ha un consumo di corrente di retrogrado di 0,17A a 5V DC e un consumo di corrente di retrogrado di 0,18A a 24V DC. Ha una corrente di carico minima di 10 mA a 5V DC.Il 1746-OW16 ha una dissipazione termica massima di 5.7 W. Ha inoltre una corrente continua massima per modulo di 16 A.Si prega di notare la corrente continua per modulo per garantire che la corrente continua per modulo sia limitata in modo che la potenza del modulo non superi 1440VA..

Il modulo 1746-OW16 è facile da usare, quindi puoi configurare il modulo usando il tuo computer.Ha anche un blocco terminale rimovibile che consente di collegare i cavi o jumper al modulo facilmente. Si prega di fissare le connessioni esterne al modulo utilizzando le serrature scorrevoli, le viti, i connettori a filo o gli altri mezzi di connessione forniti con questo prodotto.

L'Allen Bradley 1746-OV16 è un modulo di uscita digitale SLC 500 per uso generale.Ha 16 punti di uscita che equivalgono a 16 punti per comuneIl ritardo massimo del segnale durante lo stato di disattivazione è di 1 millisecondo, mentre è di circa 0.1 millisecondo durante lo stato di attivazioneLa corrente continua per punto è di 0,5 Amps a 30 gradi Celsius e di 0,25 Amps a 60 gradi Celsius. La corrente di sovratensione massima per punto è di 1 Amp per 10 millisecondi.388 Watt per punto e 1.4 Watt minimo per la dissipazione termica e 7,60 Watt in totale.E ha un blocco terminale rimovibile che è compatibile con il 1492-CABLE RTBB che ha una dimensione conduttore AWG # 18 e un codice colore bluIl blocco terminale rimovibile consente all'utente di accedere facilmente al cablaggio e di apportarne modifiche.

Prima di installare questo modulo, consultare il manuale per vedere i diagrammi di cablaggio del modulo 1746-OV16.o apportare modifiche al suo cablaggioIl 1746-OV16 è progettato per utilizzare lo spazio minimo, pur offrendo ampie capacità e prestazioni robuste.È indurito industrialmente e rimane funzionale a temperature di funzionamento comprese tra 0 e 60 gradi. Può anche resistere a forti vibrazioni e all'umidità relativamente non condensante da 0 a 95 per cento.
