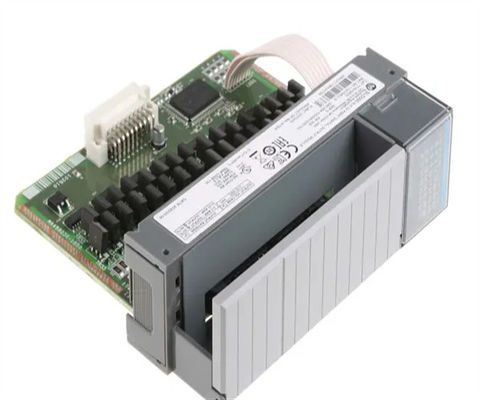

1746-OB32 Allen-Bradley Sourcing DC Output Modules Controller Module

Descrizione del 1746-OB32

L'Allen-Bradley 1746-OB32 è un modulo di uscita digitale SLC 500 DC. Questo modulo di uscita ha trentadue (32) canali di uscita 24VDC. Ha due (2) gruppi di ingresso con ciascun gruppo con sedici (16) punti..Possono essere installati in un hardware di tipo fisso o modulare SLC 500.

Il 1746-OB32 è un modulo di uscita digitale a 32 canali di Allen-Bradley.La tensione di uscita che fornisce è di 24V DCIl modulo 1746-OB32 ha 32 uscite con 16 punti per comune e ha una tensione operativa di approvvigionamento che varia tra 5 e 50V DC. Il modulo 1746-OB32 disegna 0.19A di corrente di retro piano a 5V DC e fornisce un circuito di uscita isolazione testato a 1500V AC per 1 minutoIl 1746-OB32 ha un tempo di ritardo massimo del segnale di 0,1 ms in modalità ON e 1 ms in modalità OFF e la perdita massima di corrente del circuito nello stato OFF è di 1mA. Il 1746-OB32 ha 0,25A a 0-60 Deg.corrente nominale Celsius su ciascun punto di uscita e carico minimo di corrente di 1mA per ciascun canale di uscitaIl modulo ha una corrente nominale media di 8A e una corrente di 2A per comune. La perdita massima di tensione nel circuito nello stato ON è di 1.2V a 0.5A e ha un'ondata di 1.0A per 1 ms ripetibile ogni 2 secondi su ogni punto di uscita, una dissipazione di potenza di 0,172 W per punto e una dissipazione di calore totale del modulo di 6,45 W. La temperatura di funzionamento dei 1746-OB32 ̊ varia tra 0 e 60 gradi Celsius (32 e 140 gradi Celsius).Fahrenheit) a 5-95% di umidità non condensante e può resistere a uno shock di funzionamento e vibrazioni di 30G e 2.5G rispettivamente a 10-200Hz. Dispone di una certificazione C-UL e UL Listed Industrial Control Equipment per Classe I, Divisione 2, Gruppi A, B, C, D Luoghi pericolosi,e è classificato secondo lo standard NEMA ICS 2-230 Immunità al rumore.

Il 1746-OB32 è un modulo di ingresso discreto a trentadue (32) canali prodotto da Allen-Bradley per la piattaforma di controllo SLC 500.

Questo modulo è principalmente destinato all'alimentazione o all'azionamento di dispositivi discreti come lampade pilota, buzzer, corno, sirena e dispositivi di azionamento come solenoidi, motori e altri dispositivi.La tensione di uscita di questo modulo è di 24VDC che può essere collegata direttamente ai dispositivi menzionati a condizione che si trovino nell'intervallo della tensione di funzionamento di 5-30VDCSe i dispositivi di uscita non sono compatibili con l'uscita CC, in particolare se funzionano con una tensione CA, questo modulo può comunque essere utilizzato implementando la funzione di interposizione.un relè con una bobina 24VDC è il carico collegato a questo modulo. I contatti normalmente aperti (NO) o normalmente chiusi (NC) sono collegati alla tensione CA. Nei vecchi sistemi cablati in cui sono presenti rumori elettrici, i contatti sono collegati alla corrente AC.l'interposizione può essere utilizzata anche come isolamento del modulo esternoQuesto protegge il modulo da danni esterni o comportamenti indesiderati dovuti a cattive messa a terra e cablaggi di vecchi sistemi a causa di riparazioni e modifiche non documentate.

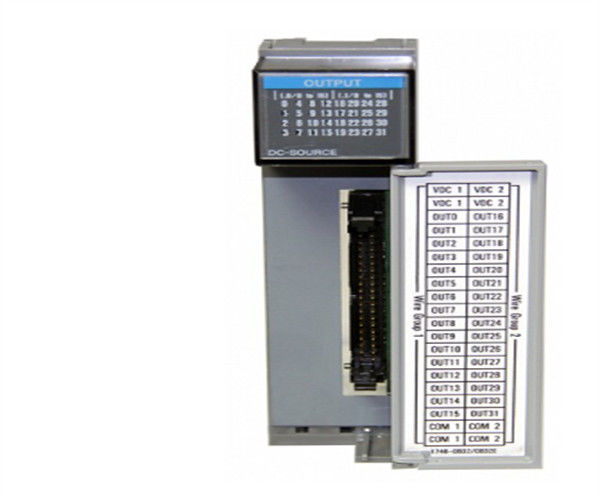

Questo modulo è dotato di un blocco terminale rimovibile (RTB), etichetta Octal Door, una luce a 32 LED dedicata a ciascun canale e una barra di modulo color-coded in cui viene visualizzato il numero della parte.AN Allen-Bradley ha realizzato sistemi di cablaggio 1746-N3 o 1492. These connector or wiring systems are compatible for this module to ensure proper termination and adequate wire size in used This also prevents improper wiring as it is pre-assembled and ensures that the module door is capable of covering the terminal wiringsSi possono utilizzare anche altri fili, tuttavia, le dimensioni dei fili occuperanno troppo il pannello anteriore, il che renderà difficile eseguire la risoluzione dei problemi, anche chiudendo la porta del modulo.

Dimensione stimata della spedizione di 1746-OB32
Dimensioni: 5,0" x 2,0" x 6,0"
(12,7 cm x 5,1 cm x 15,2 cm)
Peso: 0,3 kg
