1746-OB16 SLC 500 Moduli di I/O Documentazione tecnica Transistor

Descrizione di 1746-OB16

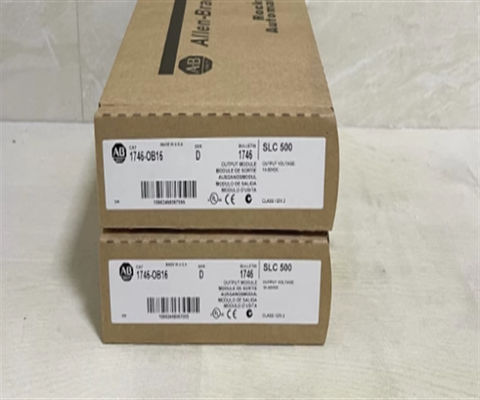

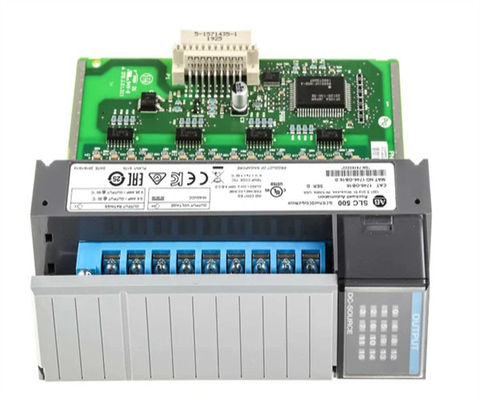

L'Allen-Bradley 1746-OB16 è un modulo di uscita discreto compatibile per l'uso con la famiglia di prodotti SLC500.Questo modulo dispone di sedici (16) canali di uscita 24VDC che viene utilizzato per alimentare dispositivi elettrici per l'attuazione di controllo manuale e automatico del processo o macchine.

Il modulo 1746-OB16P è un singolo slot che si inserisce in qualsiasi slot del telaio SLC500, ad eccezione del modulo più a sinistra che è riservato al processore o al modulo di comunicazione.Il 1746-OB16P ha una corrente di assorbimento di 0.250 A a 5VDC e 0 A a 24VDC. Ha una corrente di fuoriuscita dello stato OFF di 1 mA e una corrente di carico di 1 mA. Il canale Eacu ha una corrente continua di 1) 1,5 A @ 30 °C (86 °F) 1.0 A @ 60 °C e corrente continua per modulo di 6.4 A @ 0...60 °C (32...140 °F).

Il 1746-OB16P non ha un gruppo di uscita o isolamento dei singoli canali.1 ms e ritardo del segnale OFF di 1.0 ms con calo di tensione dello stato di accensione di 1,0 V a 1,0 A, con corrente di sovratensione per punto di 4,0 A a 10 ms e corrente di sovratensione per modulo di 32,0 A a 10 ms.

Il 1746-OB16P può essere installato nel telaio locale, lungo il processore o collegato a una stazione di I/O distribuita, lungo un adattatore di comunicazione.

Il modulo di uscita digitale a corrente continua 1746-OB16 SLC 500 di Allen-Bradley è un modulo a corrente continua con sedici uscite a corrente continua a 24 V e si trova in qualsiasi slot libero nel telaio I/O 1746.Ha 16 punti di uscita e un valore elettrico di 0Il 1746-OB16 ha un tempo di ritardo massimo del segnale dipendente dal carico di 1 ms per OFF e 0,1 ms per ON e una perdita massima di corrente di 1 mA nel suo stato OFF.Nello stato ON, ha una perdita di tensione di 1,2 Volt a 0,50A e il carico minimo che ogni punto può trasportare è di 1mA. Il 1746-OB16 ha una corrente nominale di ingresso di 0,5A a 30 gradi Celsius e 0.25 A a 60 gradi Celsius per ogni punto di uscita e ha una corrente di ingresso lorda di 8A a 30 gradi Celsius e 4A a 60 gradi Celsius per moduloHa anche un'ondata di corrente di 3A per 10ms ricorrente ogni 1s a 30 gradi Celsius e 2s a 60 gradi Celsius (140 gradi Fahrenheit).Il 1746-OB16 fornisce l'isolamento di tensione tra il backplane e le uscite testate a 1500 Volt AC e ha una dissipazione di calore totale di 7.6 Watt. Ha una classificazione UL-A196, CSA e C-UL Classe I, Divisione 2 Ambiente pericoloso, ed è certificato CSA e UL. the 1746-OB16 has a working temperature range of 0 to 60 degrees Celsius (32 to 140 degrees Fahrenheit) at 5 to 95% non-condensing humidity surrounding and it is designed to withstand a 30G operational shock and a 2.5G vibrazioni operative da 57 a 200 Hertz.

L'Allen-Bradley 1746-OB16 è un modulo di uscita DC discreto SLC500.con una tensione di segnale di 24VDC e una tensione di uscita di 10-5-VDC.
