1746-NI16I.

Descrizione di 1746-NI16I

L'Allen-Bradley 1746-NI16I è un modulo di ingresso/uscita analogico (ad alta densità). Il modulo ha 16 canali e funziona a una categoria di tensione compresa tra -20 e 20 V DC.Il 1746-NI16I attira una corrente di 125mA e 75mA a 5 e 24 V DC rispettivamente dal backplanePer la conversione A/D, il modulo utilizza il metodo Sigma Delta.Il 1746-NI16I ha un massimo di 20.5 V gamma di tensione di modalità comune che può essere calcolata anche da +/- 10,25 V dal terminale comune analogo (relativo).

Il 1746-NI16I ha una resistenza all'ingresso di 249 ohm, una tensione di ingresso (max.senza danni) a tensione nominale di +/-8V tra il terminale di ingresso e il terminale analogo e ha una corrente nominale massima di ingresso di +/-30mA tra il terminale di ingresso e il terminale analogoIl modulo di ingresso analogico 1746-NI16I rileva un circuito aperto in meno di 5 secondi e ha una risoluzione di 640nA e 0,3% per l'ingresso e il display, rispettivamente.Il 1746-NI16I ha una deriva di offset di 360nA/grado Celsius (input con temperatura), una deriva di guadagno di 20 ppm per grado Celsius (più temperatura) e un errore di rating del modulo (temperatura completa) dello 0,08 per cento e dello 0,15 per cento (scala completa) a 25 e 60 gradi Celsius, rispettivamente.

Il 1746-NI16I ha frequenze di filtro di ingresso che vanno da 6 a 250 Hz, a seconda del tempo di aggiornamento del modulo, che vanno rispettivamente da 630 ms a 18 ms.il modulo è dotato di 5 tipi di dati selezionabili■ unità di ingegneria, numeri proporzionali (da 32768 a + 32767 e classe 3 definita dall'utente), scalati per il PID e il formato di dati 1746-NI4.il 1746-NI16I utilizza il 1492-ACAB che ha un RTB pre-cablato su un'estremità ed è 5, 2.5Il 1746-NI16I ha una dissipazione termica minima e massima di 2,43 Watt.

Circa 1746-NI16I

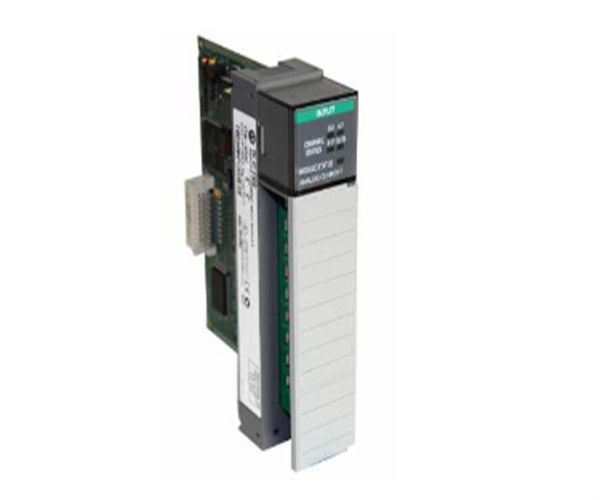

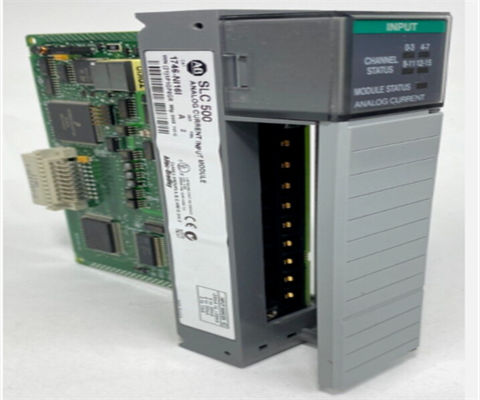

Il modulo di ingresso analogo ad alta risoluzione Allen-Bradley 1746-NI16I è un modulo di ingresso analogo a 16 punti ad alta densità della serie PLC Allen-Bradley SLC 500.Questo modulo a slot singolo è progettato per ricevere e memorizzare dati analogici convertiti digitalmente dai dispositivi di ingresso nella sua tabella delle immagini per il recupero da qualsiasi CPU SLC 500 fisso o modulareCiascuno dei circuiti di ingresso ad alta impedenza del modulo di ingresso analogico ad alta risoluzione 1746-NI16I è progettato per interfacciare +/-10 volt DC, 1 a 5 volt DC, 0 a 50 volt DC, 0 a 10 volt DC,da 0 a 20 milliamperi, segnali di ingresso da 4 a 20 milliamperi, +/-20 milliamperi o da 0 a 1 milliamperi.Il modulo di ingresso analogico ad alta risoluzione 1746-NI16I fornisce la conversione digitale per tutti i segnali di ingresso analogici utilizzando un convertitore Sigma-Delta, e trasmette questi dati ai processori SLC 500 come unità di ingegneria, scalate per PID, conteggi proporzionali o nel formato di dati 1746-NI4.

Il modulo di ingresso analogico ad alta risoluzione 1746-NI16I occupa un'unica fessura su uno qualsiasi dei telaio di espansione fisso SLC 500 o modulare SLC 500 (ad eccezione della fessura 0).Viene fornito con un blocco terminale rimovibile integrato (RTB), che fornisce un cablaggio a un'unica estremità per tutti i 16 canali di ingresso corrente/tensione del modulo.che è alimentato da un alimentatore a corrente continua di +5 Volt/+24 VoltIl modulo di ingresso analogico ad alta risoluzione 1746-NI16I richiede una potenza di 5 volt di corrente continua per il funzionamento e attinge 125 milliamperi di corrente massima a 5 volt di corrente continua.Le caratteristiche di base del modulo, quali il filtraggio degli input, livelli di segnale di ingresso e formati di dati possono essere configurati tramite il programma utente.e viene fornito con 5 LED (1 per ogni gruppo di input e 1 per il modulo) che mostrano il modulo e gli stati di input.
