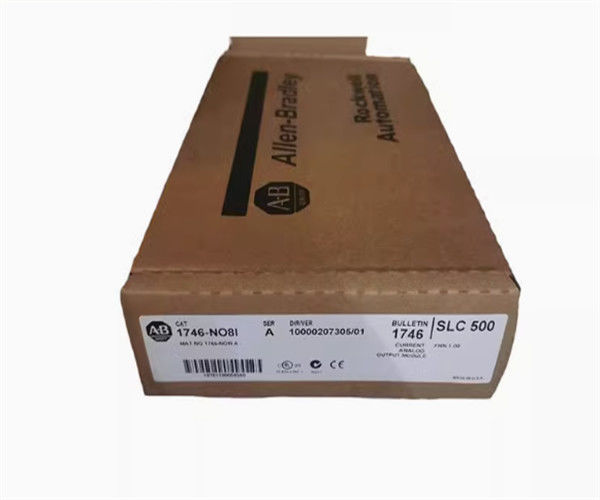

Allen-Bradley 1746-NO8I Modulo di uscita analogo Modulo di controllo

Descrizione del 1746-NO8I

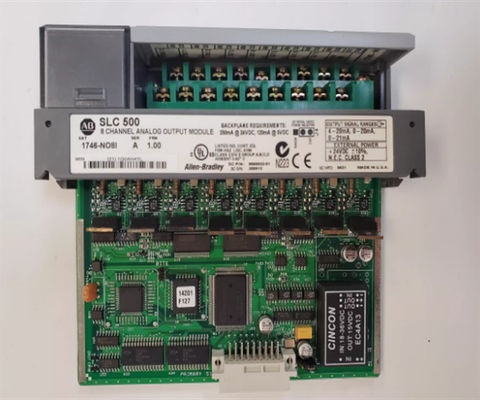

Il modulo di uscita analogica Allen Bradley 1746-NO8I SLC 500 fa parte della serie Allen Bradley SLC 500.Questa unità ha terminali di blocco rimovibili e fornisce ancora la connessione per 8 canali di uscita analogiciÈ progettato in modo unico per le connessioni ai dispositivi di tensione e corrente analogici, con otto (8) canali per la tensione di uscita, sebbene non contenga un canale di ingresso.

Il 1746-NO8I non contiene un interruttore DIP. Può essere necessario un J4 o un Jumper per selezionare se il backplane SLC verrà alimentato da 24 volt di corrente continua o da una corrente esterna,opzionale 24 volt di potenzaIl telaio SLC 500 viene utilizzato per alimentare questo modulo da un alimentatore a corrente continua di 5 Volt o da un alimentatore a corrente continua di 24 Volt.questa potenza alimenta anche il modulo di circuito analogo mentre il circuito SLC è alimentato dal backplane di alimentazione a corrente continua da 5 Volt.

Il modulo di uscita 1746-NO8I consuma una corrente di fondo massima di 120 mA a 5 volt DC mentre a 24 volt, la corrente continua di questo modulo consuma 250 mA.spegnere l'intero sistema di alimentazione.

Ogni terminale di questo modulo richiede un filo non superiore a 24 AWG e non inferiore a 14.e la sua scalazione proporzionale può raggiungere (da 0) fino a 32,767.

Con una risposta di passo di un (1) millisecondo, un tempo di aggiornamento di 540 microsecondi e una risoluzione di 16 bit in e 14 bit out, questo modulo ha un'impedenza di uscita di almeno 1 M Ohm.

Per proteggere le funzioni del modulo, non utilizzare l'unità in una zona di temperatura inferiore o superiore a -13-140 gradi Fahrenheit.questa unità dovrebbe rimanere in una zona di temperatura di circa -40 a 185 gradi Fahrenheit.
