Allen-Bradley 1746-IV16 SLC Modulo di uscita digitale a 16 punti

Descrizione del 1746-IV16

Il modulo di ingresso Allen-Bradley SLC 500 Modello 1746 riceve e memorizza dati analogici convertiti digitalmente nella sua tabella delle immagini per il recupero da parte di tutti i processori SLC 500 fissi e modulari.Il modulo supporta connessioni da qualsiasi combinazione di fino a otto sensori analogici di tensione o corrente.
I controllori programmabili SLC 500 offrono un valore eccellente con ampie capacità per affrontare una vasta gamma di applicazioni tra cui la movimentazione dei materiali, il controllo HVAC, le operazioni di assemblaggio ad alta velocità,controllo di piccoli processi, controllo di movimento semplice e SCADA.



Specificità tecniche
Tensione di funzionamento: 85...132V CA
Ritardo del segnale, Max. : on = 35 ms, off = 45 ms
Corrente fuori stato, massimo: 2 mA
Numero di input: 16
Carico di corrente di fondo @ 5V: 85 mA
Applicazioni: ingressi di corrente alternata 120V per uso generale

L'Allen-Bradley 1746-IV16 è un modulo di ingresso discreto SLC 500. Questo modulo ha sedici (16) canali che accettano una tensione di ingresso nominale di 24VDC con un intervallo di tensione di funzionamento di 10-30VDC.Ha un (1) gruppo di 16 canali con corrente di ritiro di 0.085 A. ha una tensione massima in stato di disattivazione di 5 VDC con corrente nominale di ingresso di 8 mA a 24 VDC.

L'Allen-Bradley 1746-IV16 è un modulo di ingresso discreto SLC 500. Questo modulo dispone di sedici (16) canali di ingresso, idealmente utilizzati per interfacciare dispositivi di segnalazione elettrica come interruttori,contatti ausiliari, sensori e altri dispositivi che forniscono stati di segnale binario o ON/ OFF.

Il 1746-IV16 supporta la configurazione del cablaggio della sorgente.alcuni dispositivi di segnalazione elettrica non portano una tensione del segnale di ingressoQuesto è quando il 1746-IV16 può essere utilizzato in cui, il modulo stesso fornisce la tensione del segnale al circuito quindi restituisce questo canale di ingresso del modulo quando lo stato del segnale del dispositivo cambia.

Ogni canale del 1746-IV16 è progettato per funzionare a una tensione nominale di 24VDC, tuttavia, accetta una gamma di tensione di 10-30 VDC.ciascuna richiede una corrente nominale di ingresso di 8 mA a 24VDC. La tensione massima di ingresso in stato di attivazione è di 5,0 VDC e la corrente massima di ingresso in stato di disattivazione è di 1 mA. Ogni canale presenta un tempo di ritardo massimo del segnale di 8 ms sia per le transizioni ON a OFF che OFF a ON.

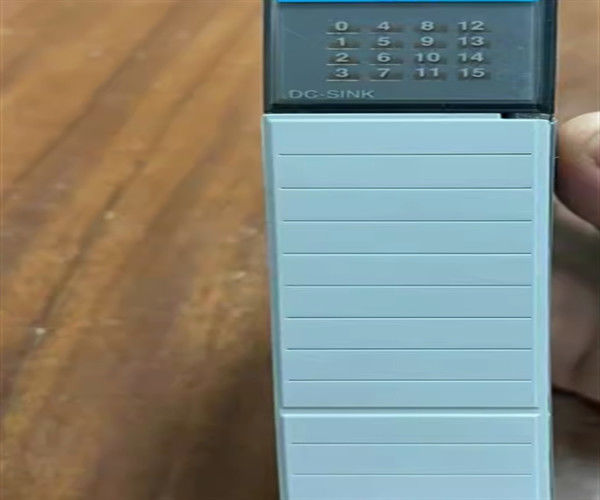

Il modulo 1746-IV16 è un modulo con un singolo slot di larghezza che si installa direttamente su qualsiasi slot disponibile del telaio 1746.Viene fornito con 16 indicatori di stato a LED, ciascuna assegnata a monitorare lo stato dei canali di ingresso.Viene anche preinstallato con un blocco terminale rimovibile che consente cablaggio modulare e sostituzione semplificata del modulo in caso di malfunzionamento del modulo.

Il 1746-IV16 ha una corrente e una tensione massime di 1 mA e 5 Volt DC. Ha una corrente nominale di 8 mA a 24 Volt DC e una dissipazione di potenza massima di 3,6 Watt.Trova applicazioni in ingressi DC di uso generale in un sistema SLC 500Il modulo 1746-IV16 è responsabile della ricezione e dello stoccaggio di dati analogici convertiti digitalmente nella sua tabella di immagine dei dati da recuperare da tutti i processori SLC 500 modulari e fissi.Supporta connessioni da fino a 8 sensori o attuatori per varie applicazioniIl modulo 1746-IV16 è dotato di blocchi terminali rimovibili, eliminando la necessità di scollegare i fili e facilitando la sostituzione del modulo.Include anche circuiti di filtraggio e accoppiamento ottico per la riduzione del rumore del segnaleI valori di input del modulo 1746-IV16 possono essere facilmente accessibili dai processori SLC 500 che utilizzano la programmazione Ladder Logic.Il sistema SLC 500 utilizza una piattaforma hardware basata sulla condivisione che include varie combinazioni di I/O digitali e analogici, risparmiando così costi e spazio.Il 1746-IV16 è destinato all'uso in un ambiente con un intervallo di temperatura da 0 a 60 gradi Celsius (32 a 140 gradi Fahrenheit) e un intervallo di umidità relativa non condensante da 5 a 95%.
