1746-P2 Modulo di alimentazione - Fonte di tensione affidabile per sistemi PLC

Descrizione del 1746-P2

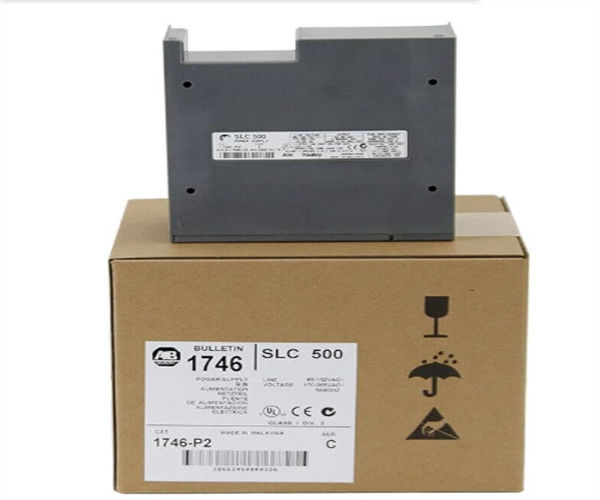

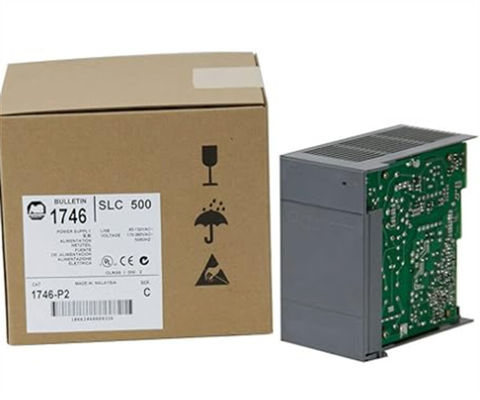

L'Allen-Bradley 1746-P2 è un alimentatore della serie SLC 500 con una tensione di ingresso di 120/220V AC.Il 1746-P2 è progettato per essere inserito in un telaio modulare SLC 1746, che ha diverse dimensioni di 4, 7, 10 o 13 slot per soddisfare le esigenze della vostra applicazione e le esigenze del componente hardware modulare.Il 1746-P2 può consentire l'interconnessione di 3 chassis per un massimo di 30 slot modulariLa fonte di alimentazione deve essere installata nella fessura più a sinistra dell'assemblaggio del telaio.

La tensione della linea per il 1746-P2 varia da 85-132V AC o 170-265V AC a 47-63 Hz. La capacità di corrente interna per l'alimentazione a 5V misura 5A e la capacità di corrente a 24V misura 0,96 A.La capacità di corrente dell'utente per il 1746-P2 è 0.2 A a 24 V DC. Inoltre, la corrente di ingresso massima per l'alimentazione è di 20 A. Il limite di potenza di ingresso per il 1746-P2 è di 42 W, con una corrente limitata fino a 20 V.Potenza di ingresso distinta per l'alimentazione è di 110 VAIl 1746-P2 ha una corrente di uscita utente di 0,2 A a 24 V DC. La tensione di uscita utente del 1746-P2 non è costante e varia da 18-30 V DC.

Le temperature di funzionamento per il 1746-P2 vanno da 0 a 60 gradi Celsius.La capacità corrente dell'alimentazione è ridotta del 5% a temperature superiori a 55 gradi Celsius (131 gradi Fahrenheit).

Circa 1746-P2

Il modulo Allen-Bradley 1746-P2 è un modulo di alimentazione per i sistemi SLC 500.Il modulo di alimentazione 1746-P2 può essere installato con viti terminali con coppia massima di 1 N-m o 8I terminali di questo modulo di alimentazione sono isolati ma non fusi e forniscono 200 milliamperi e 24 volt di corrente continua.La tensione nominale della linea sul modulo di alimentazione 1746-P2 è da 85 a 132 volt AC e da 170 a 265 volt AC a frequenza da 47 a 63 HertzIl suo impiego tipico di potenza è di 180 Volt-Ampere.

Il modulo di alimentazione Allen-Bradley 1746-P2 SLC 500 può funzionare in un intervallo di temperatura da 0 a 60 gradi Celsius o da 32 a 140 gradi Fahrenheit,ma la sua capacità attuale diminuirà del 5% a una temperatura superiore a 55 gradi Celsius o 131 gradi FahrenheitLa sua gamma di tensione di alimentazione utente è compresa tra 18 e 32 Volt CC a una tensione nominale di 24 Volt DC, la sua capacità nominale di corrente di alimentazione utente è di 200 milliamperi,e il suo valore massimo di protezione da sovraccorrente fornito dall'utente è di 15 AmpsIl tempo di attesa della CPU per il modulo di alimentazione 1746-P2 è di 20 millisecondi a pieno carico e di 3000 millisecondi senza carico.e C-UL e da diversi regolamenti e norme CE.

Specifiche tecniche per il 1746-P2
